Sprengskisser for Suzuki DF70A, DF80A, DF90A (E01) 2015 [DF90A_E01_015]

Knastaksel (DF70)

Referansenr. DF90A_E01_015 4

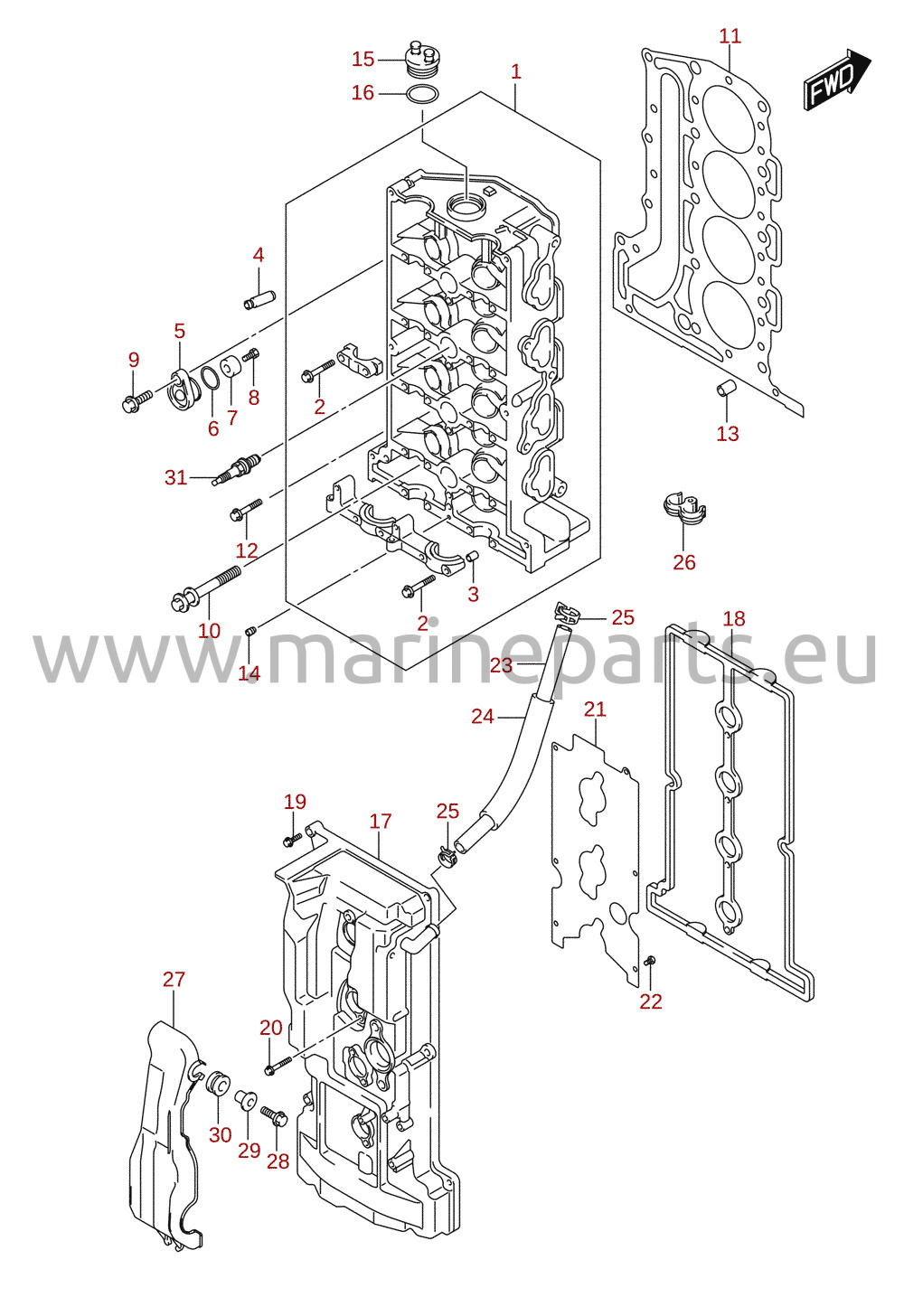

Topstykke

Referansenr. DF90A_E01_015 0

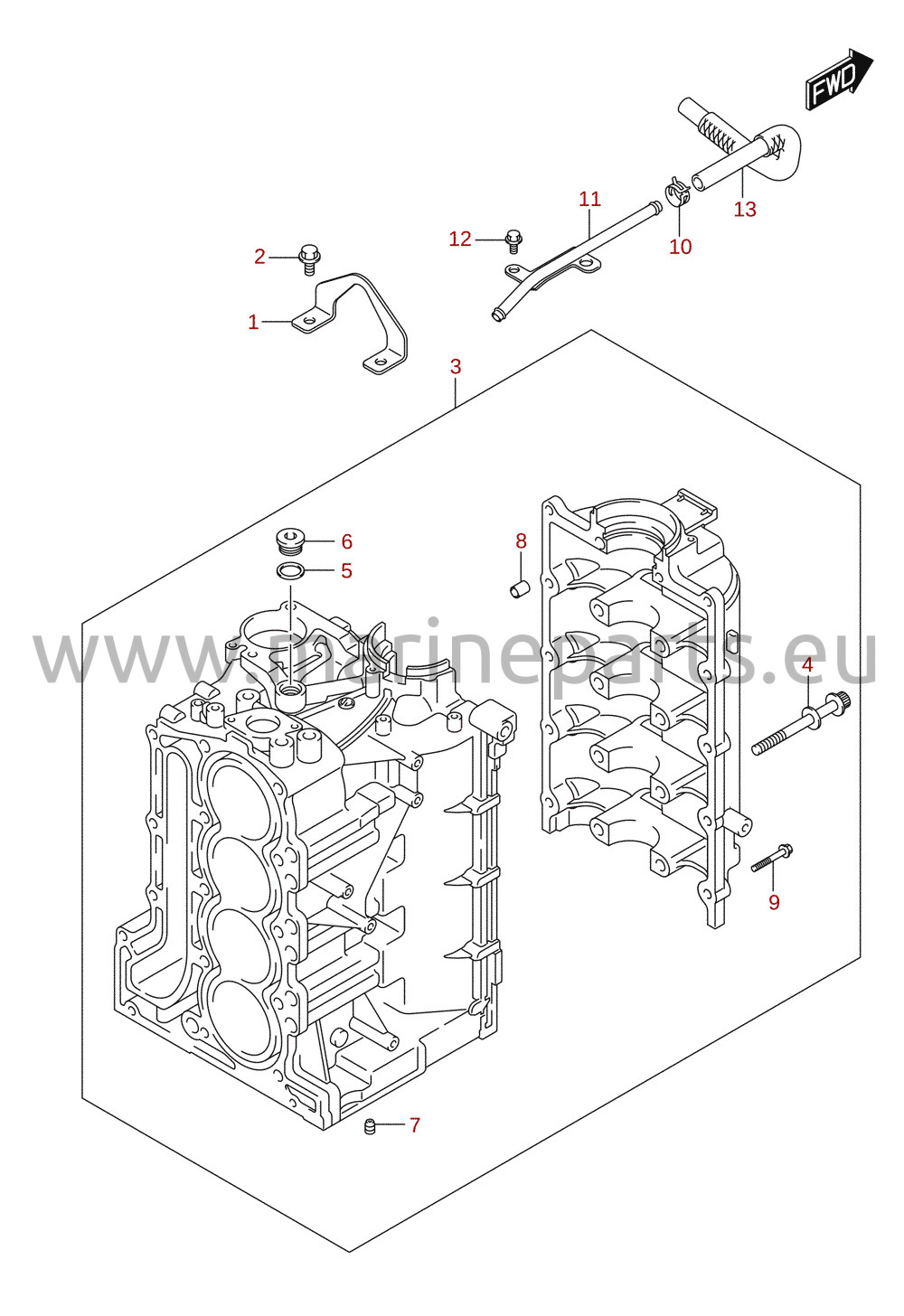

Motorblok

Referansenr. DF90A_E01_015 1

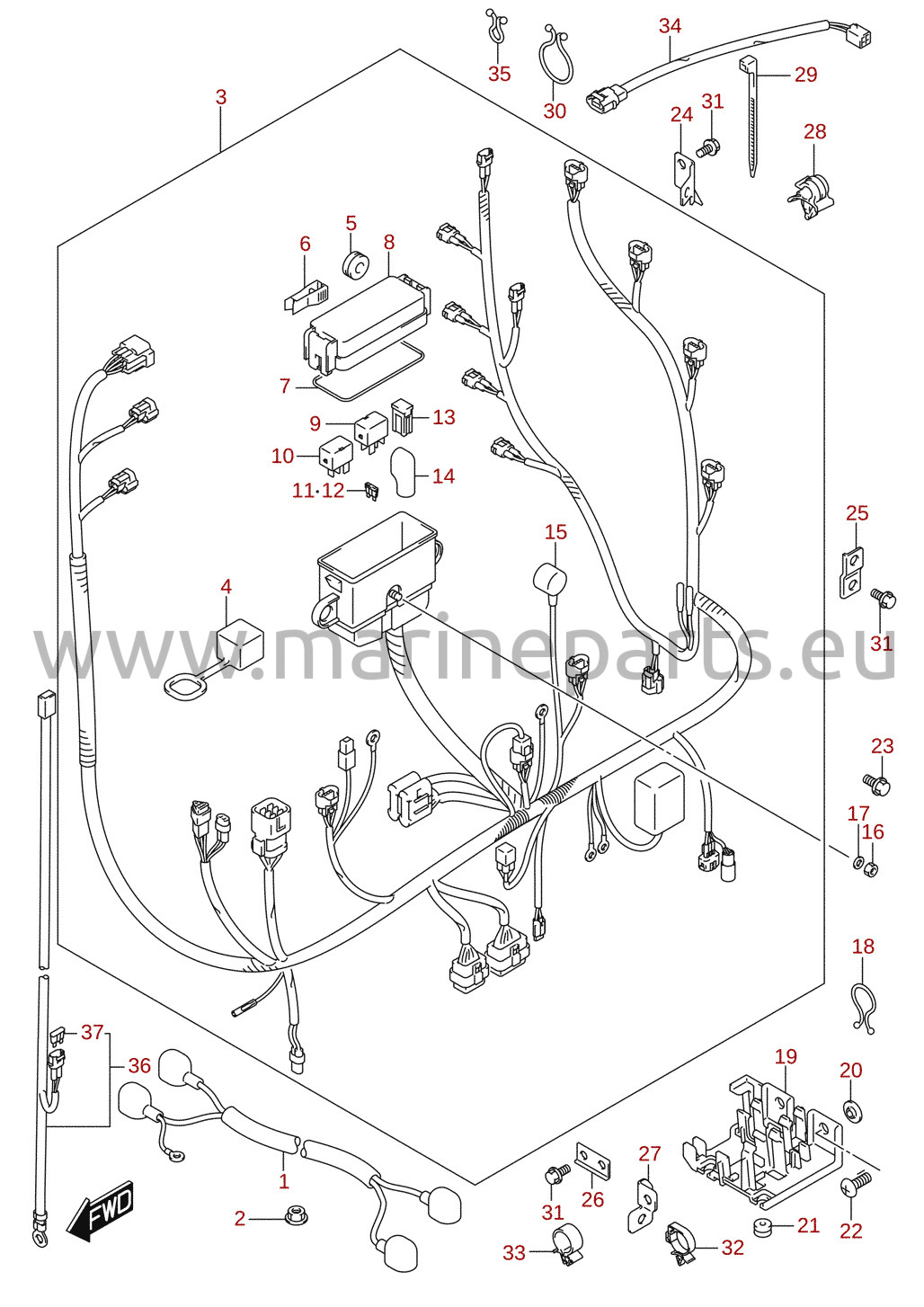

Ledningsnet

Referansenr. DF90A_E01_015 31

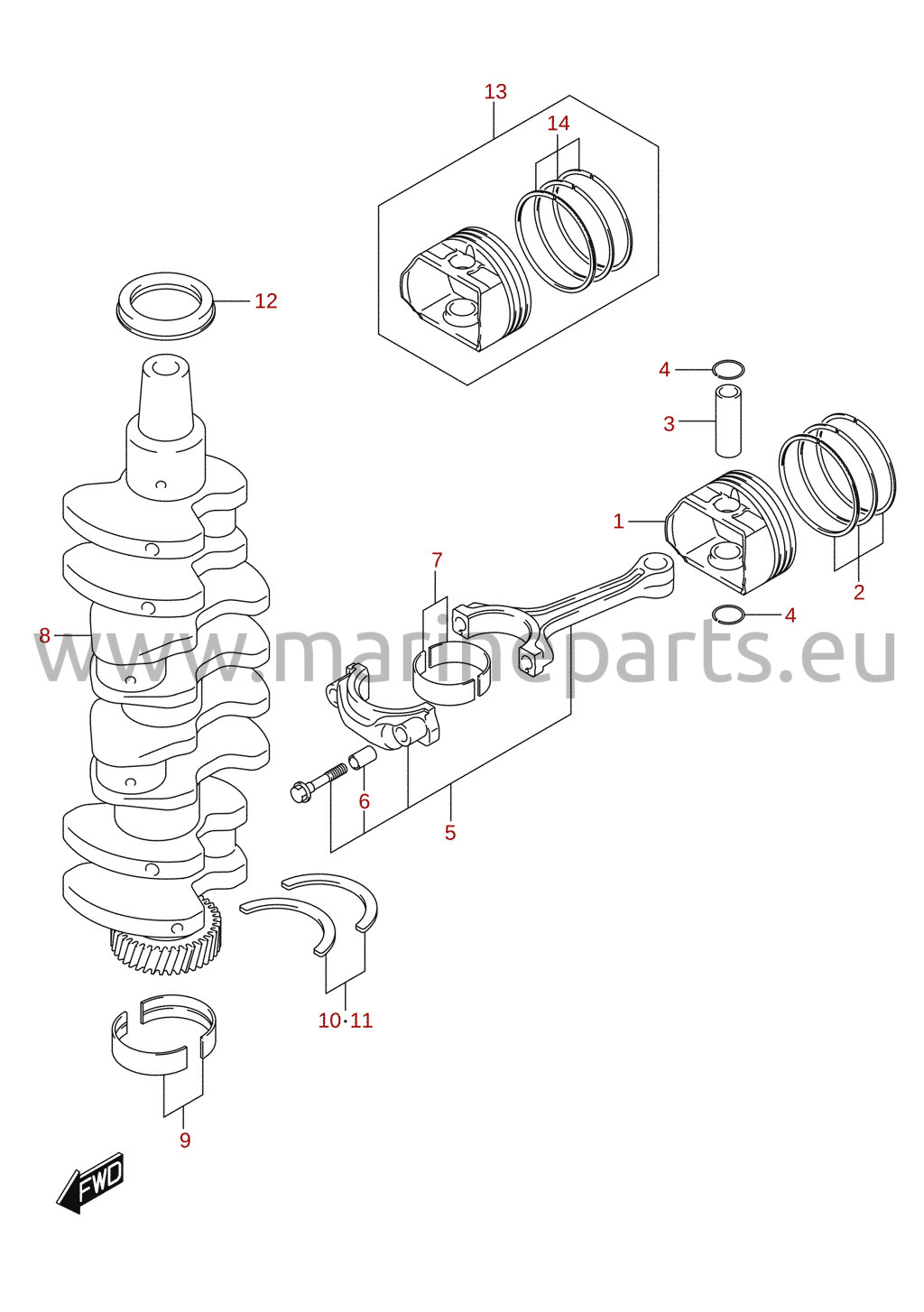

Krumtapaksel

Referansenr. DF90A_E01_015 2

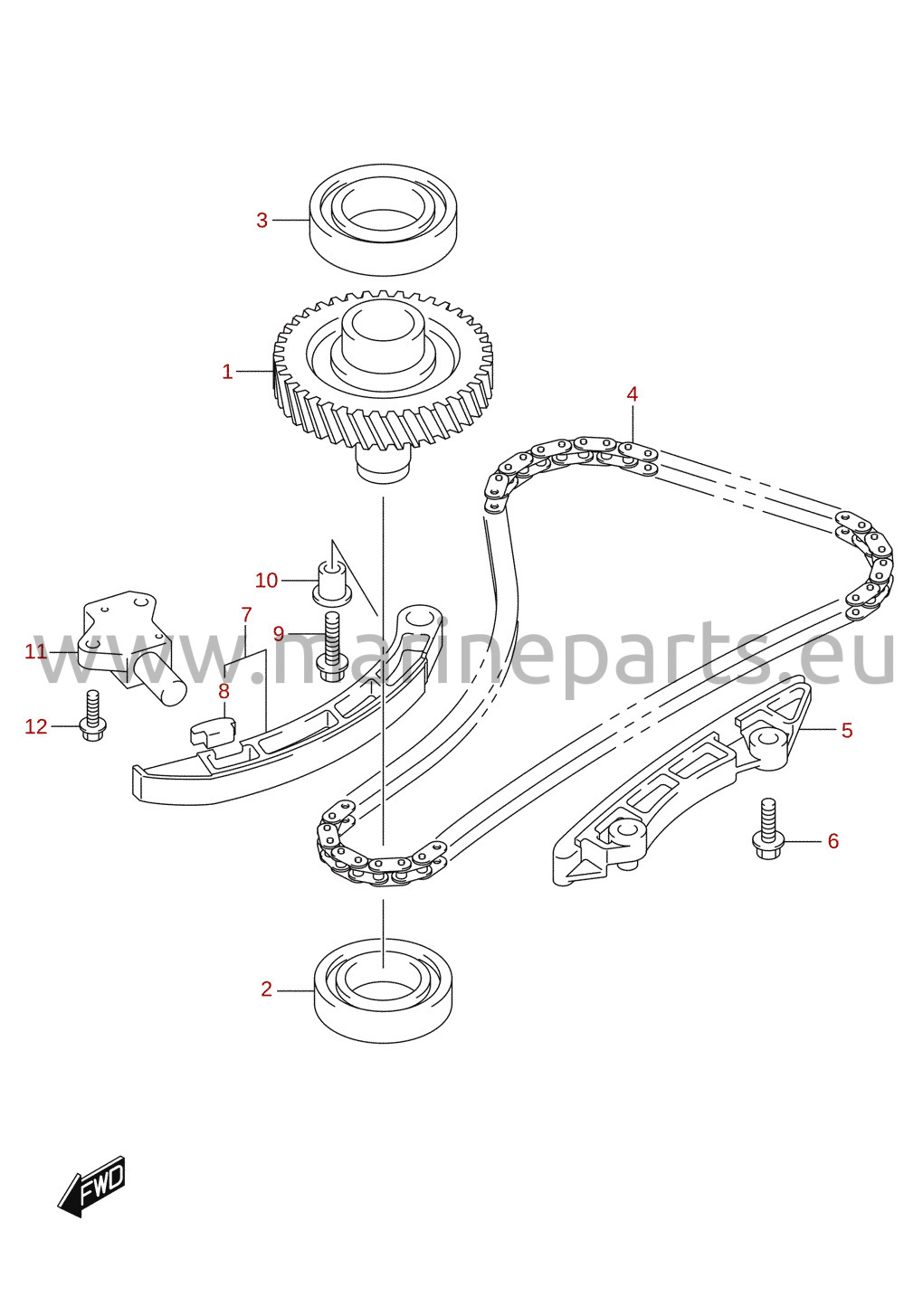

Knastakselkæde

Referansenr. DF90A_E01_015 3

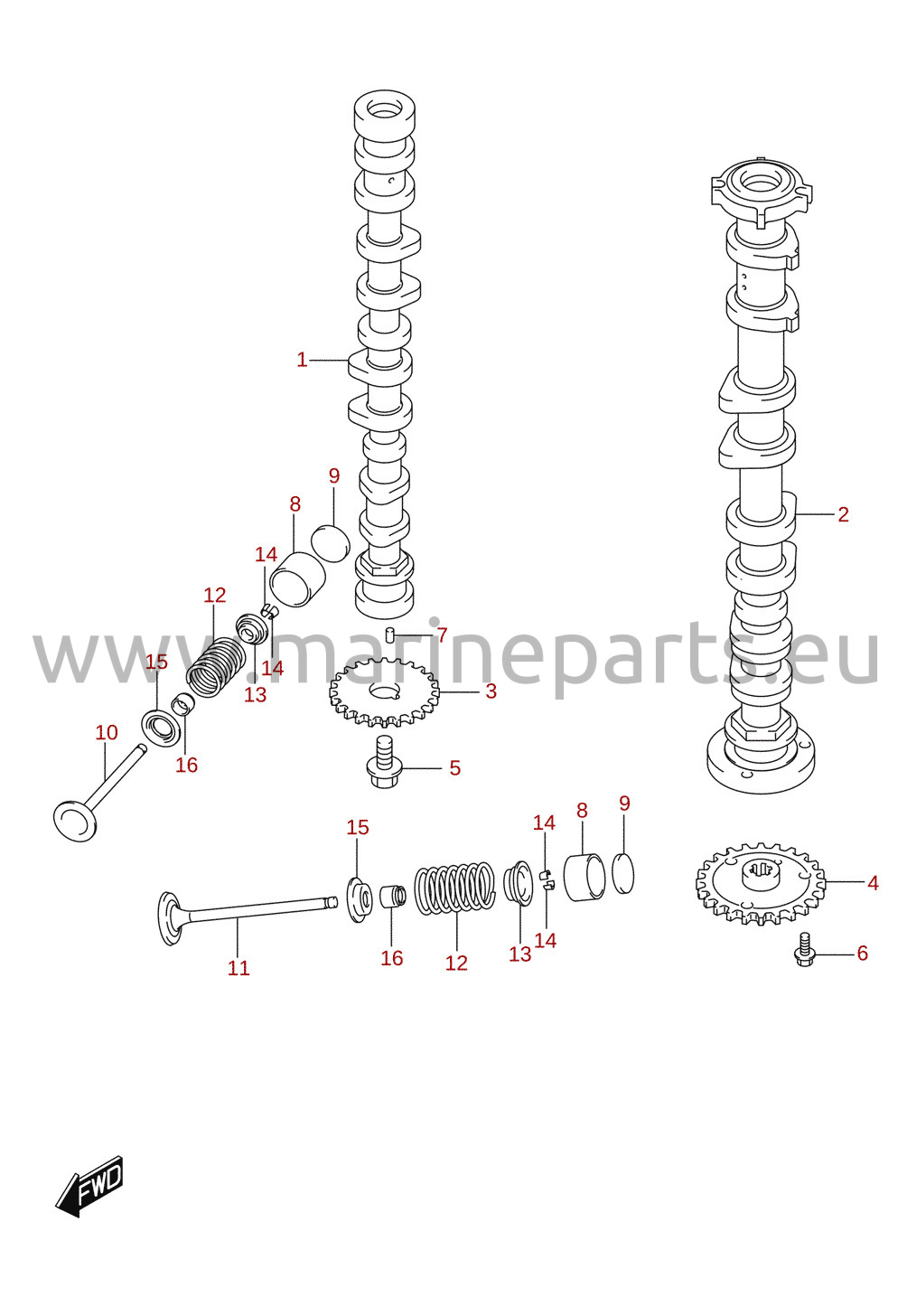

Knastaksel (DF80A)

Referansenr. DF90A_E01_015 5

Knastaksel (DF90)

Referansenr. DF90A_E01_015 6

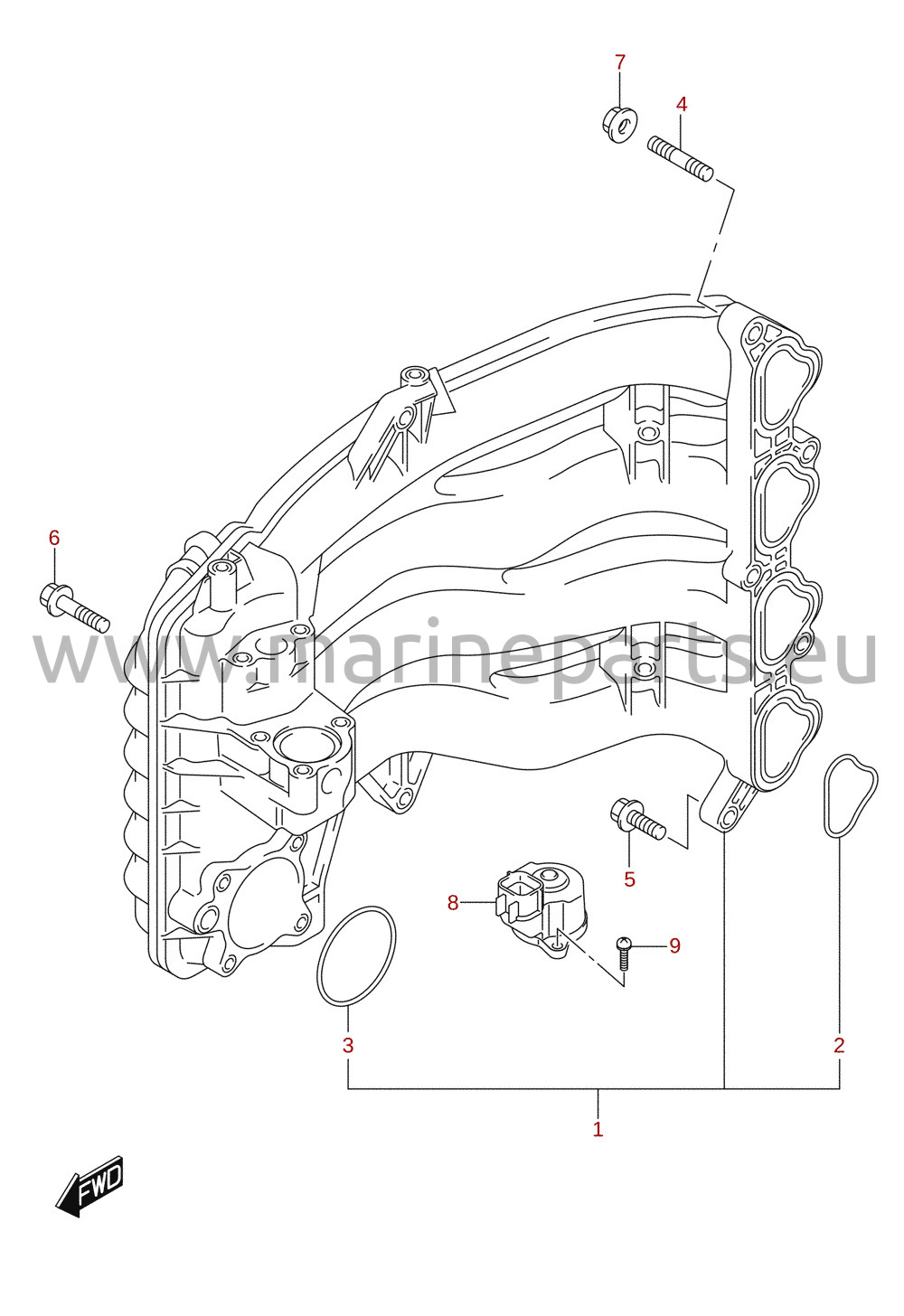

Indsugningsmanifold

Referansenr. DF90A_E01_015 7

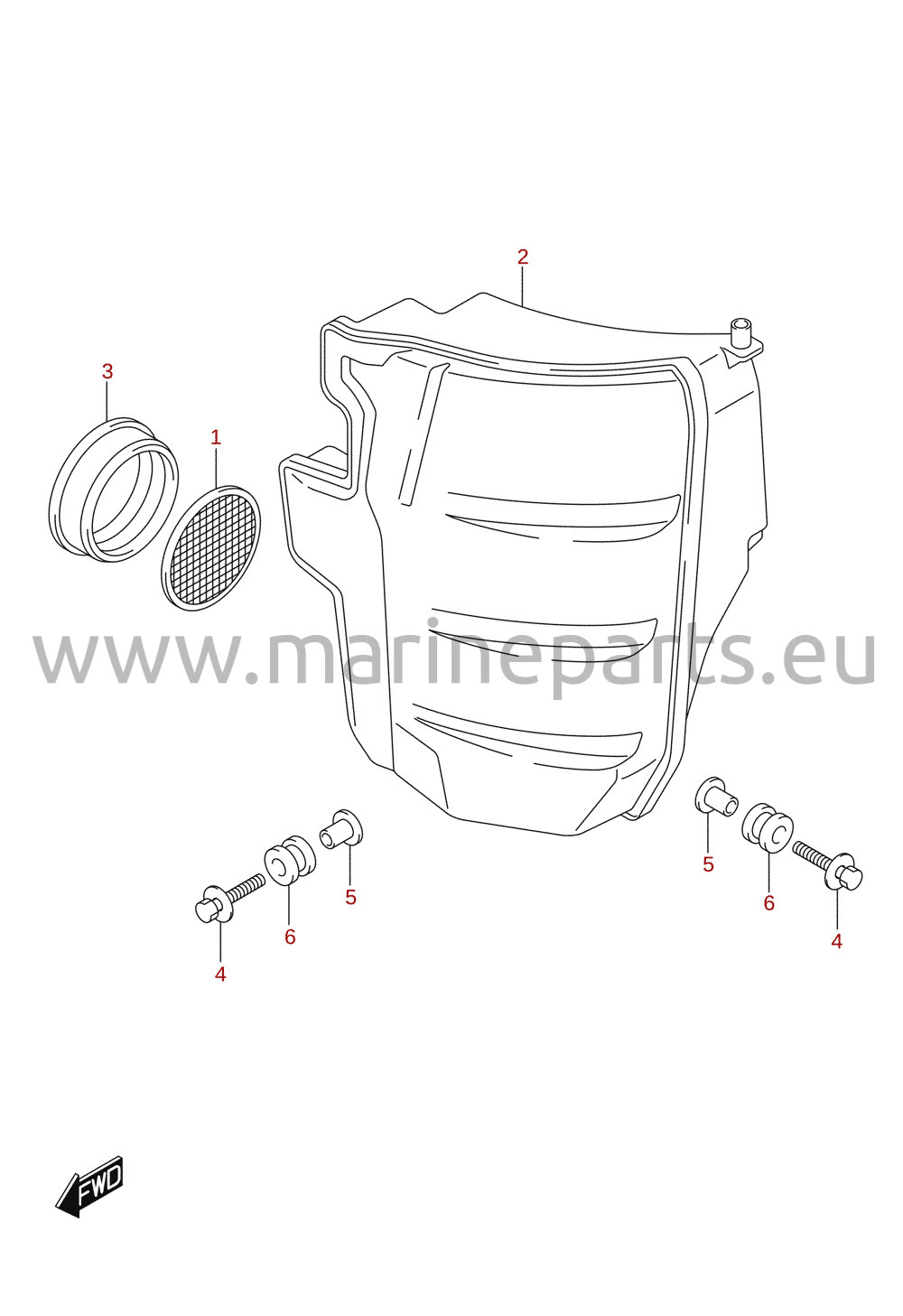

Indsugningslyddæmper

Referansenr. DF90A_E01_015 8

Dæksel til startkrans (DF70A)

Referansenr. DF90A_E01_015 9

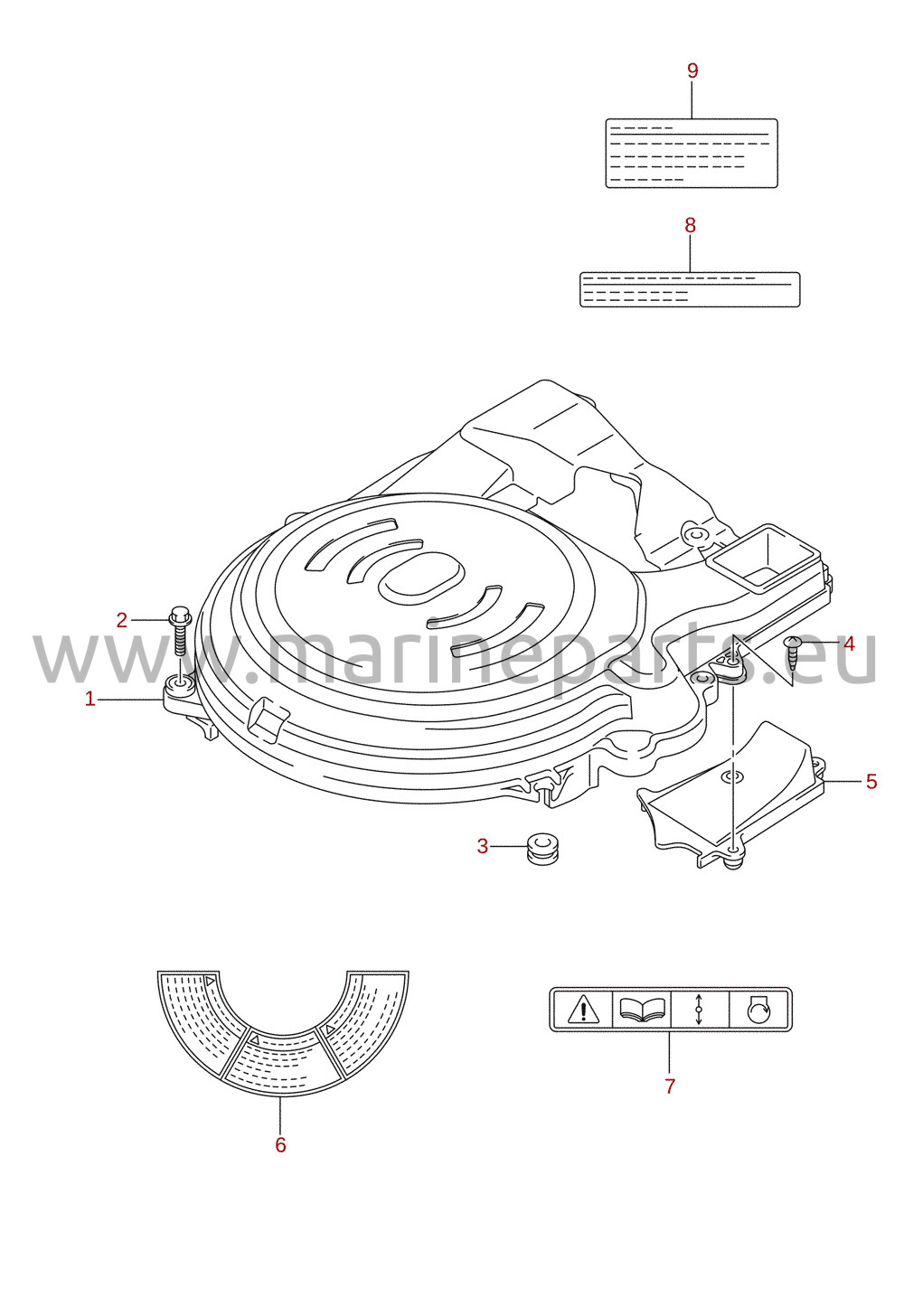

Dæksel til startkrans (DF70ATH, DF80A, DF90)

Referansenr. DF90A_E01_015 10

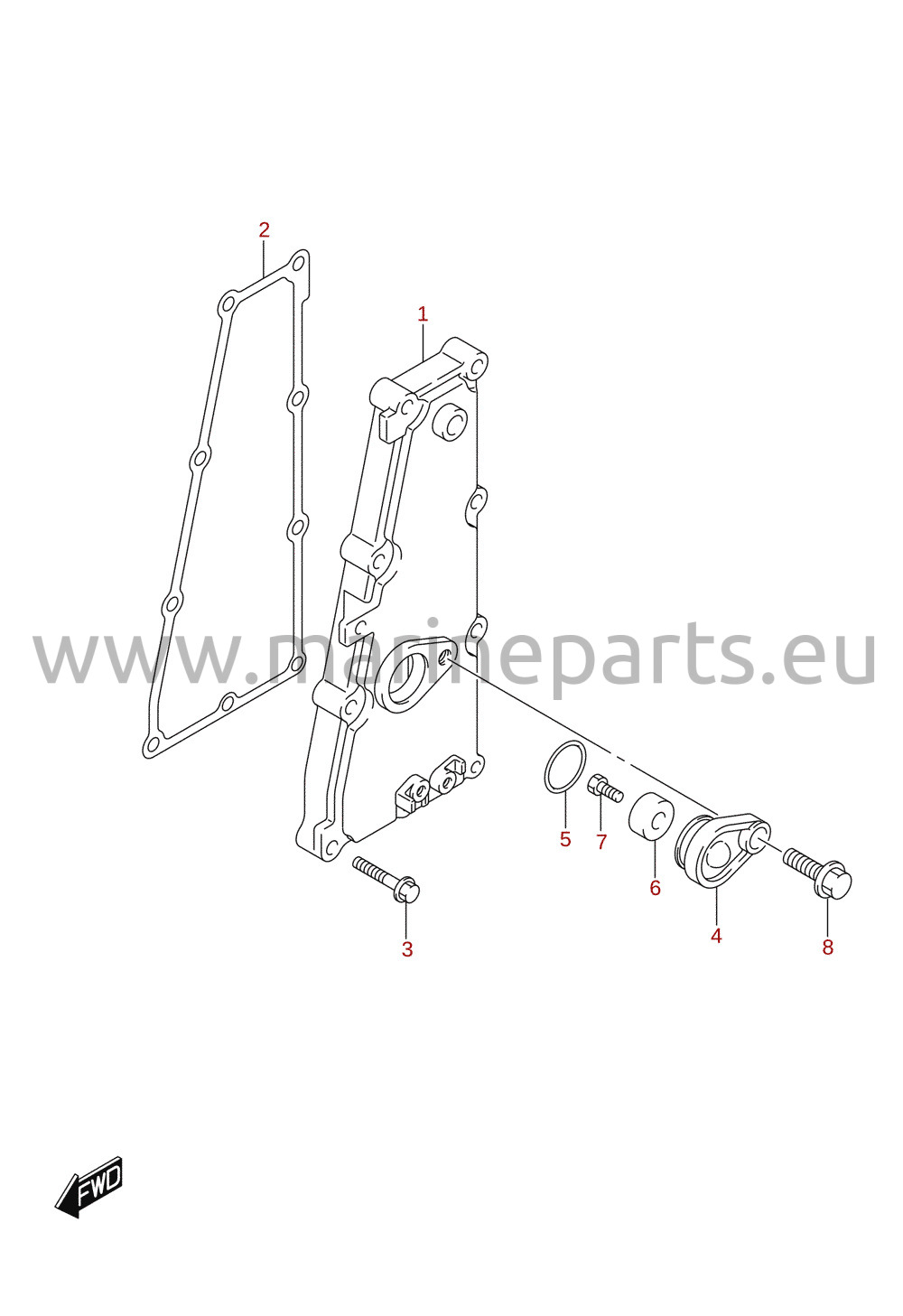

Udstødningsdæksel

Referansenr. DF90A_E01_015 11

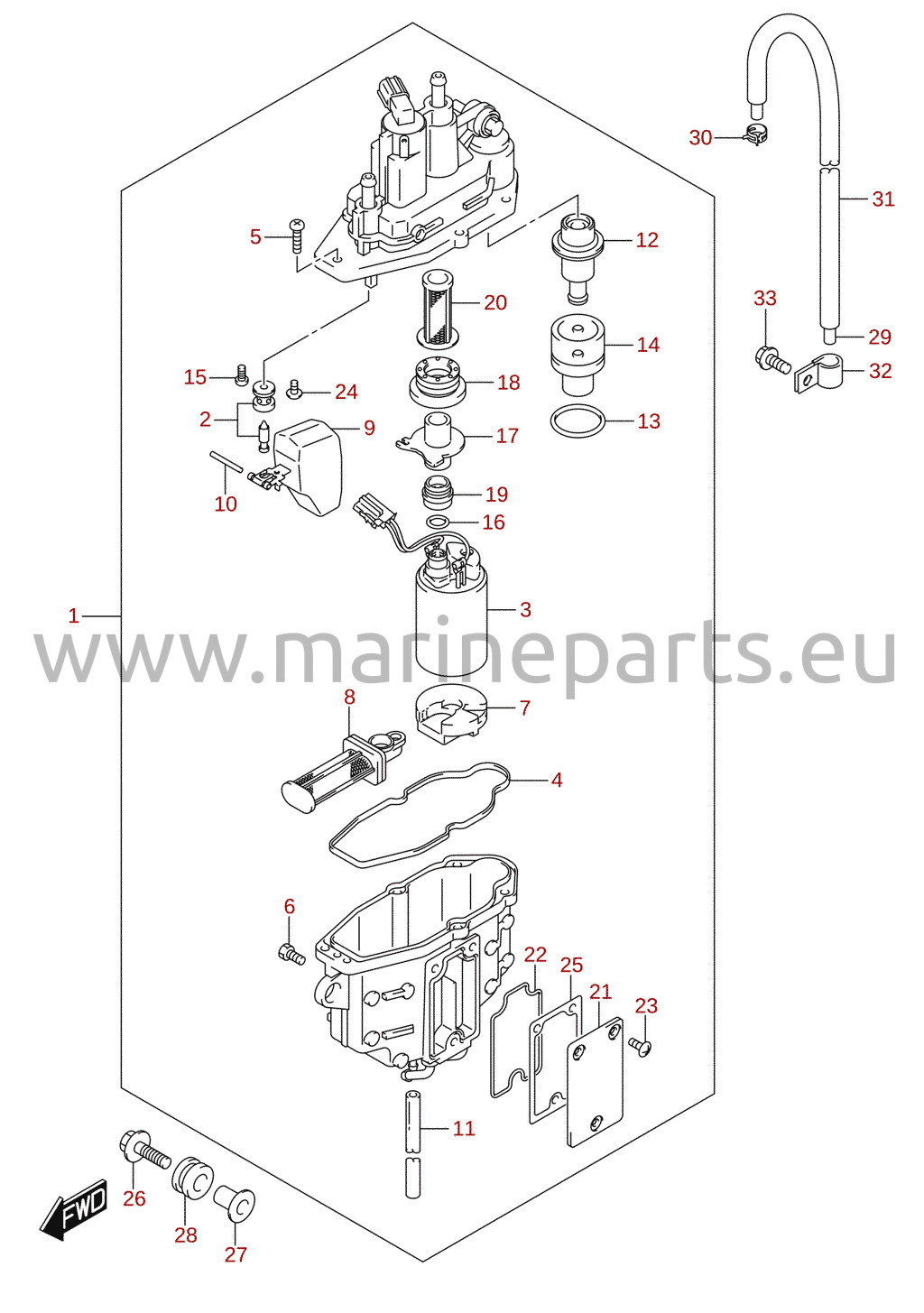

Brændstofdampudskiller

Referansenr. DF90A_E01_015 12

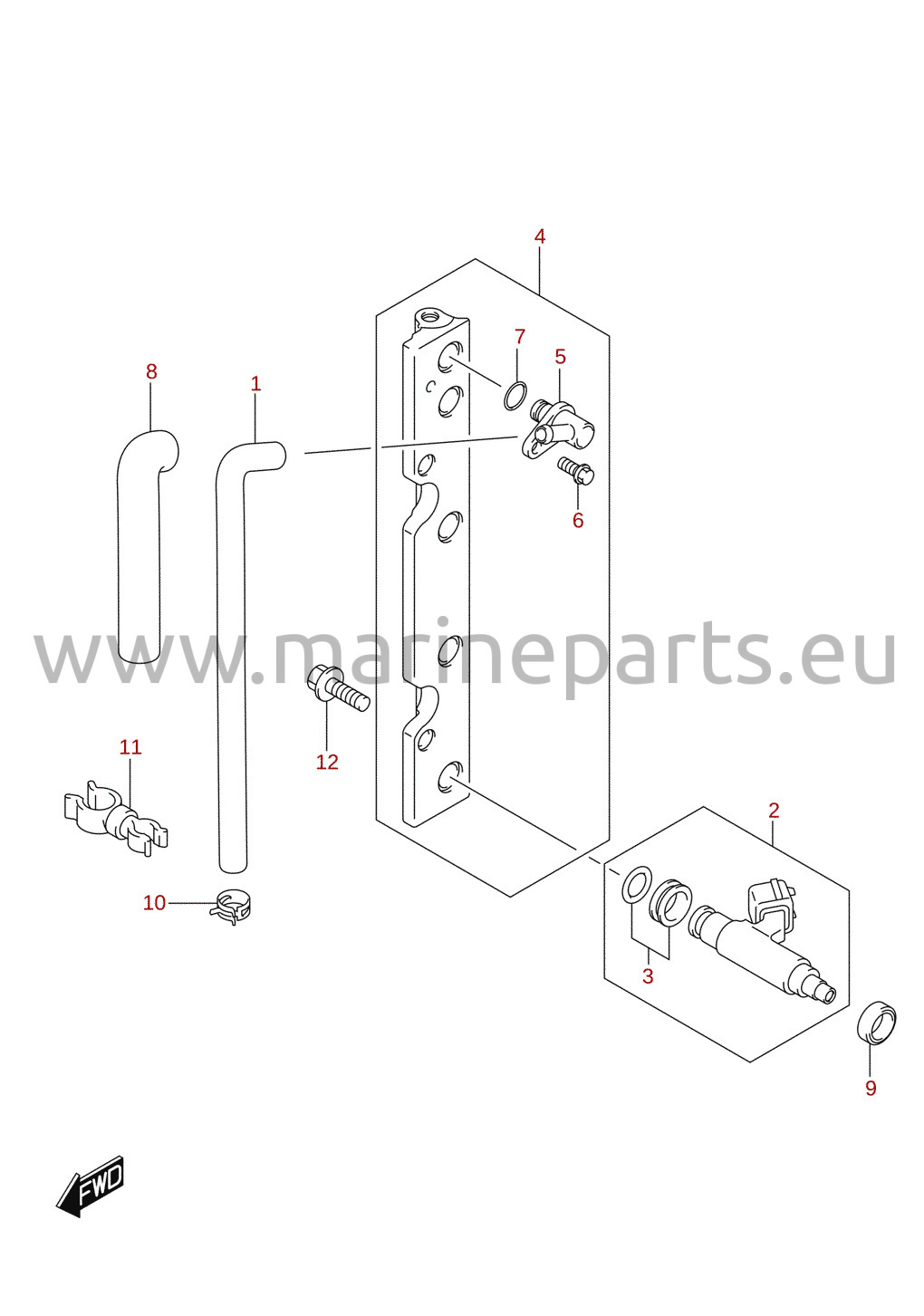

Brændstofindsprøjtningsventil

Referansenr. DF90A_E01_015 13

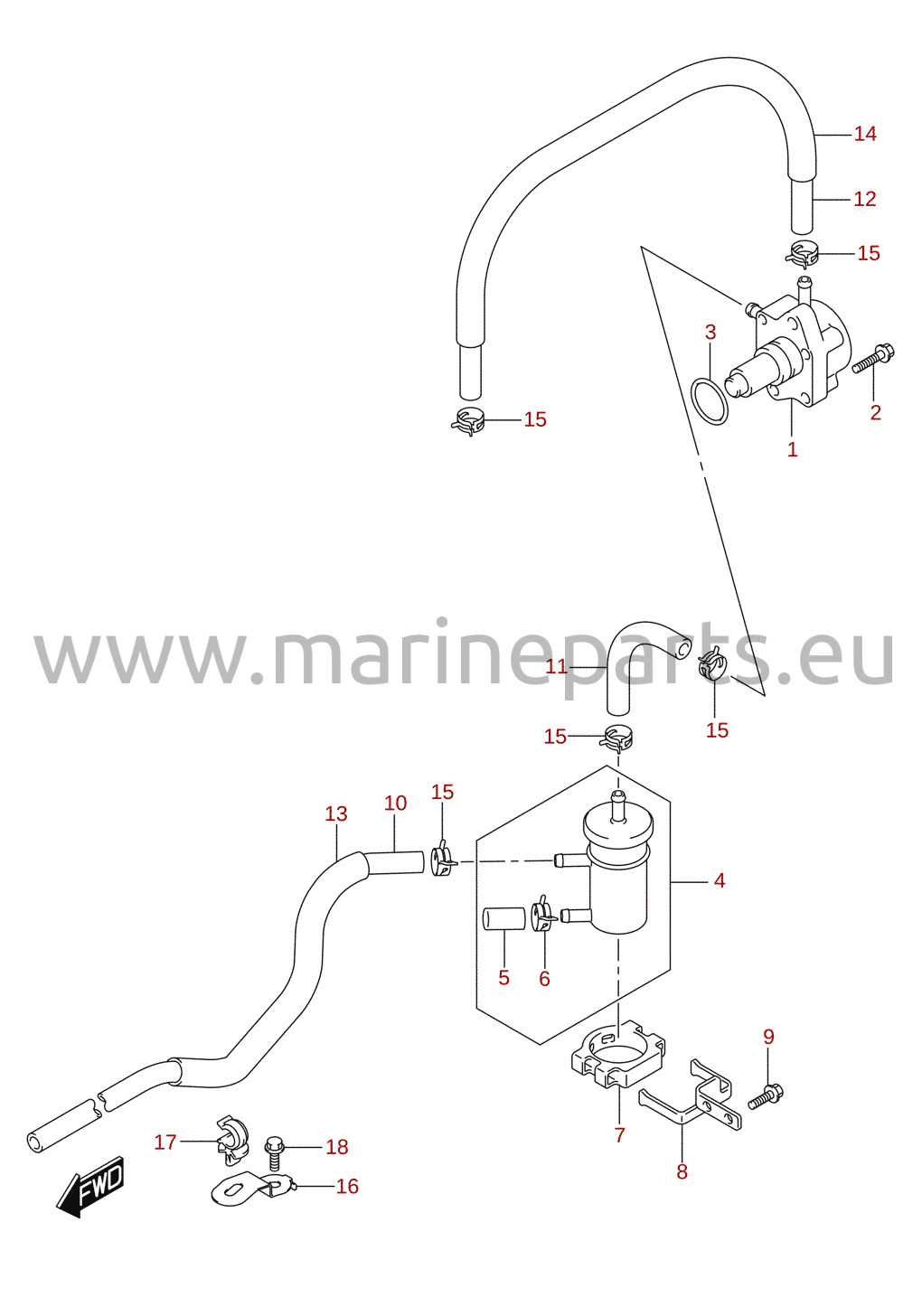

Brændstofpumpe

Referansenr. DF90A_E01_015 14

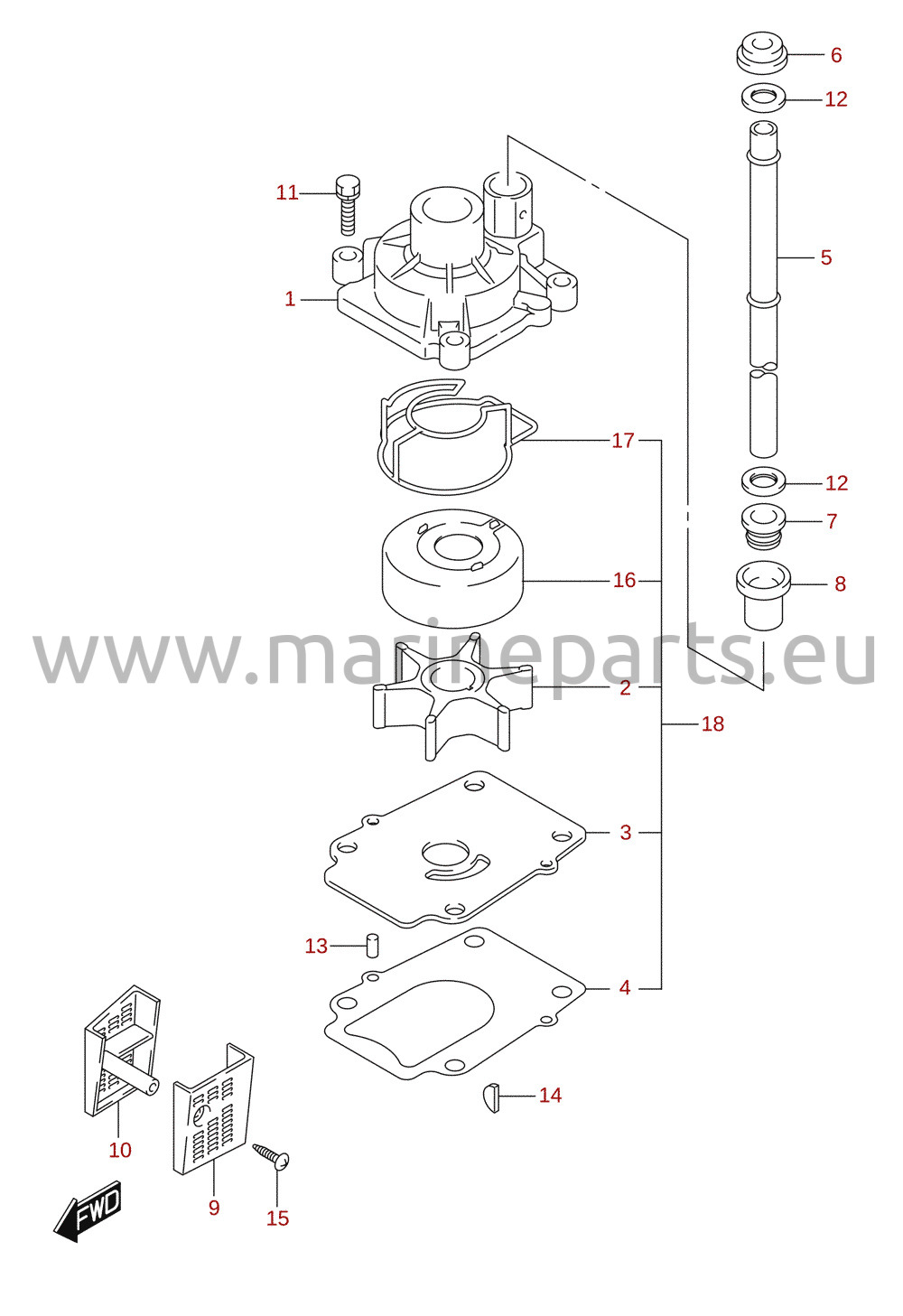

Vandpumpe

Referansenr. DF90A_E01_015 15

Termostat (DF70A, DF90A)

Referansenr. DF90A_E01_015 16

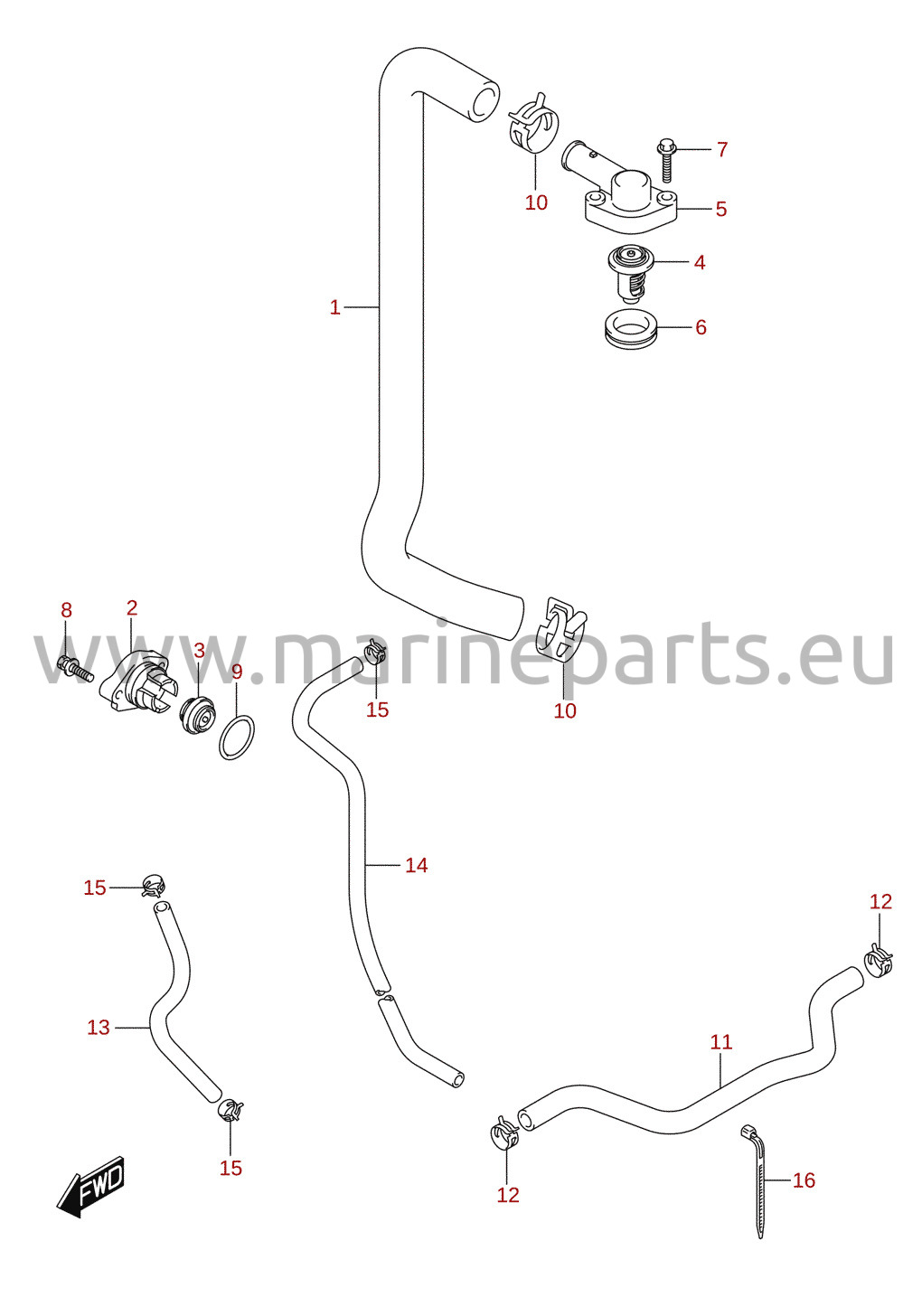

Termostat (DF70ATH, DF80A, DF90ATH)

Referansenr. DF90A_E01_015 17

Gasspjældshus (DF70A, DF80A, DF90A)

Referansenr. DF90A_E01_015 18

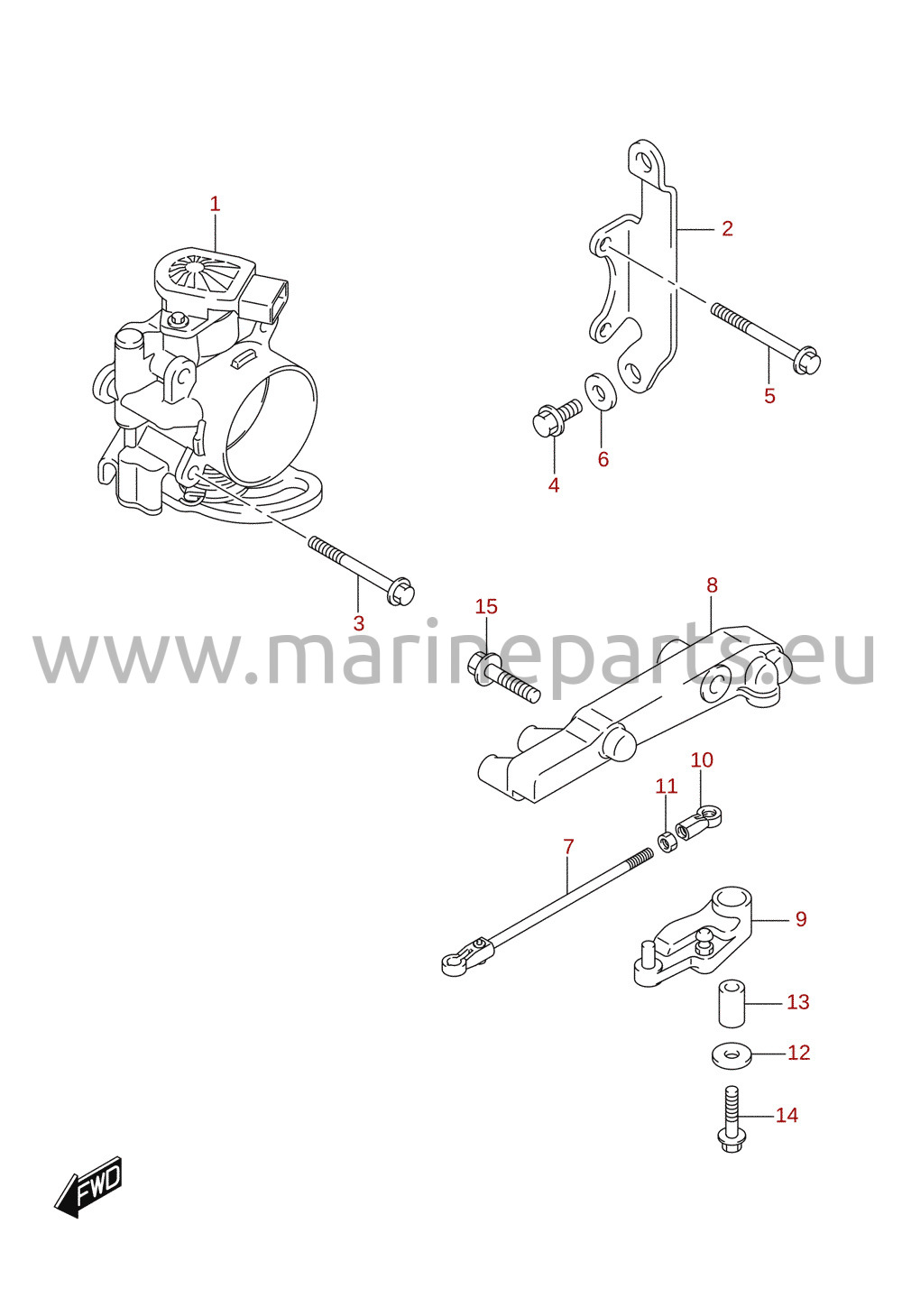

Gasspjældshus (DF70ATH, DF90ATH)

Referansenr. DF90A_E01_015 19

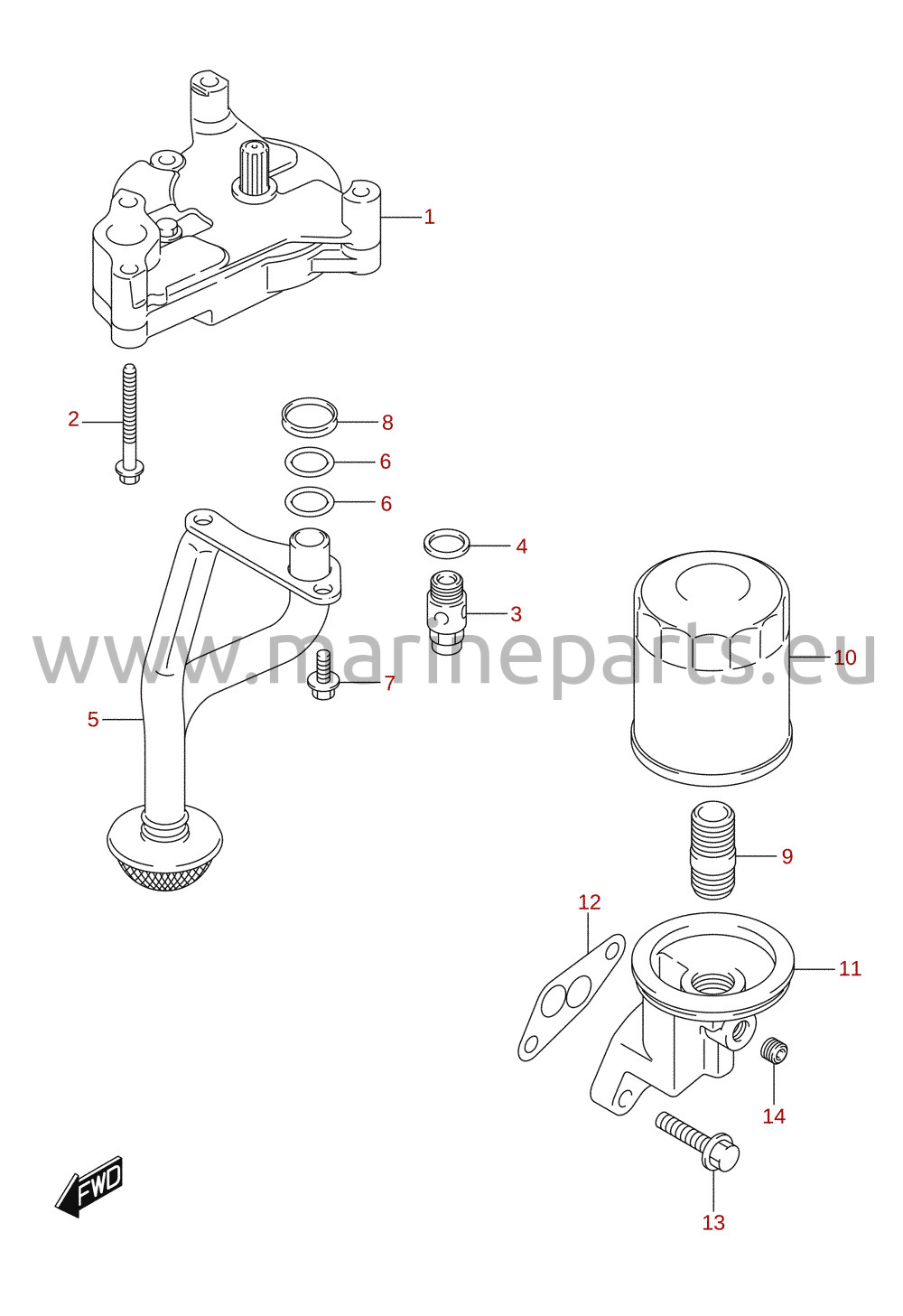

Oliepumpe

Referansenr. DF90A_E01_015 20

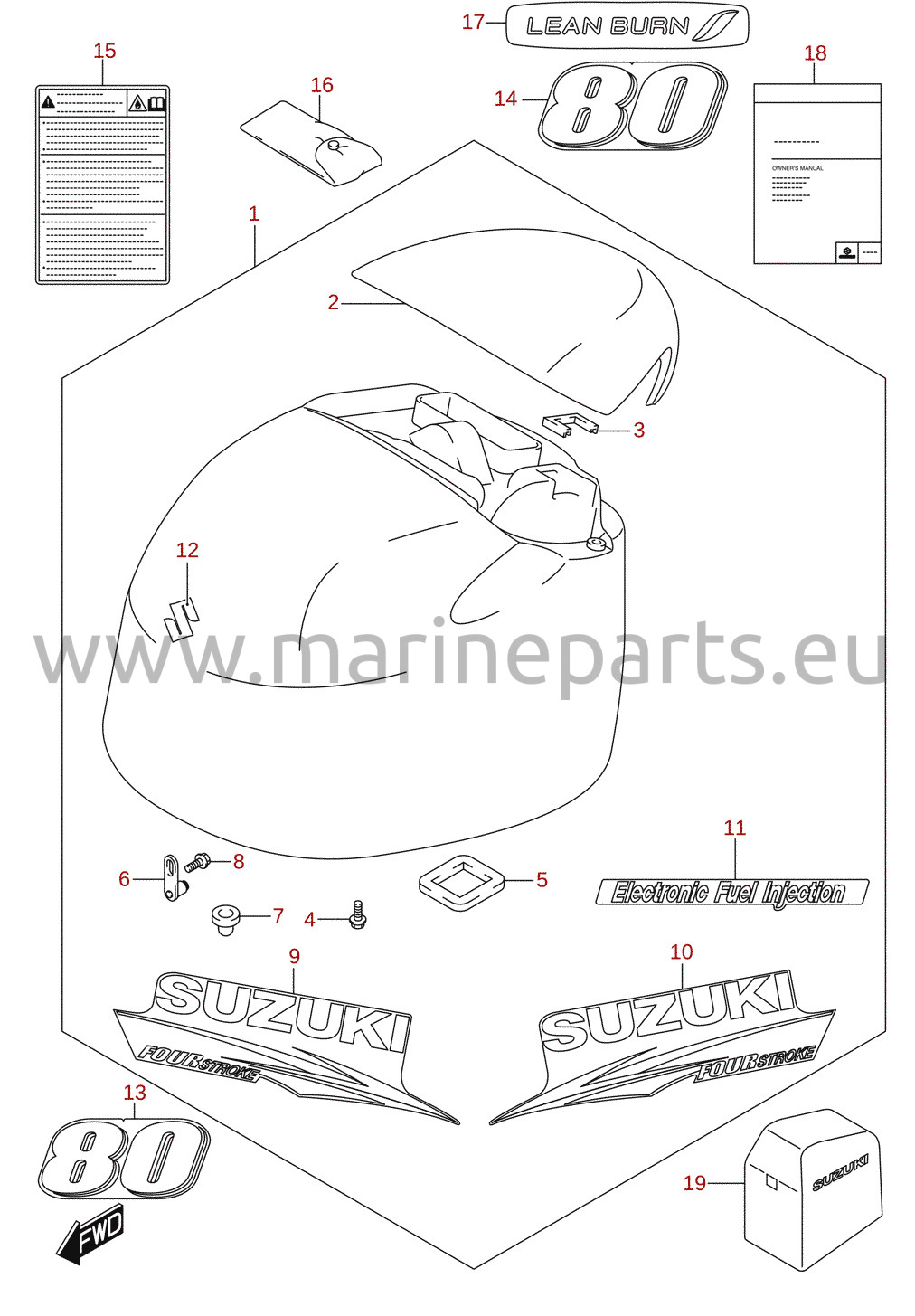

Motordæksel (DF80A)

Referansenr. DF90A_E01_015 52

Oliebundkar (DF70A, DF90A)

Referansenr. DF90A_E01_015 21

Motorholder (DF70A, DF90A)

Referansenr. DF90A_E01_015 42

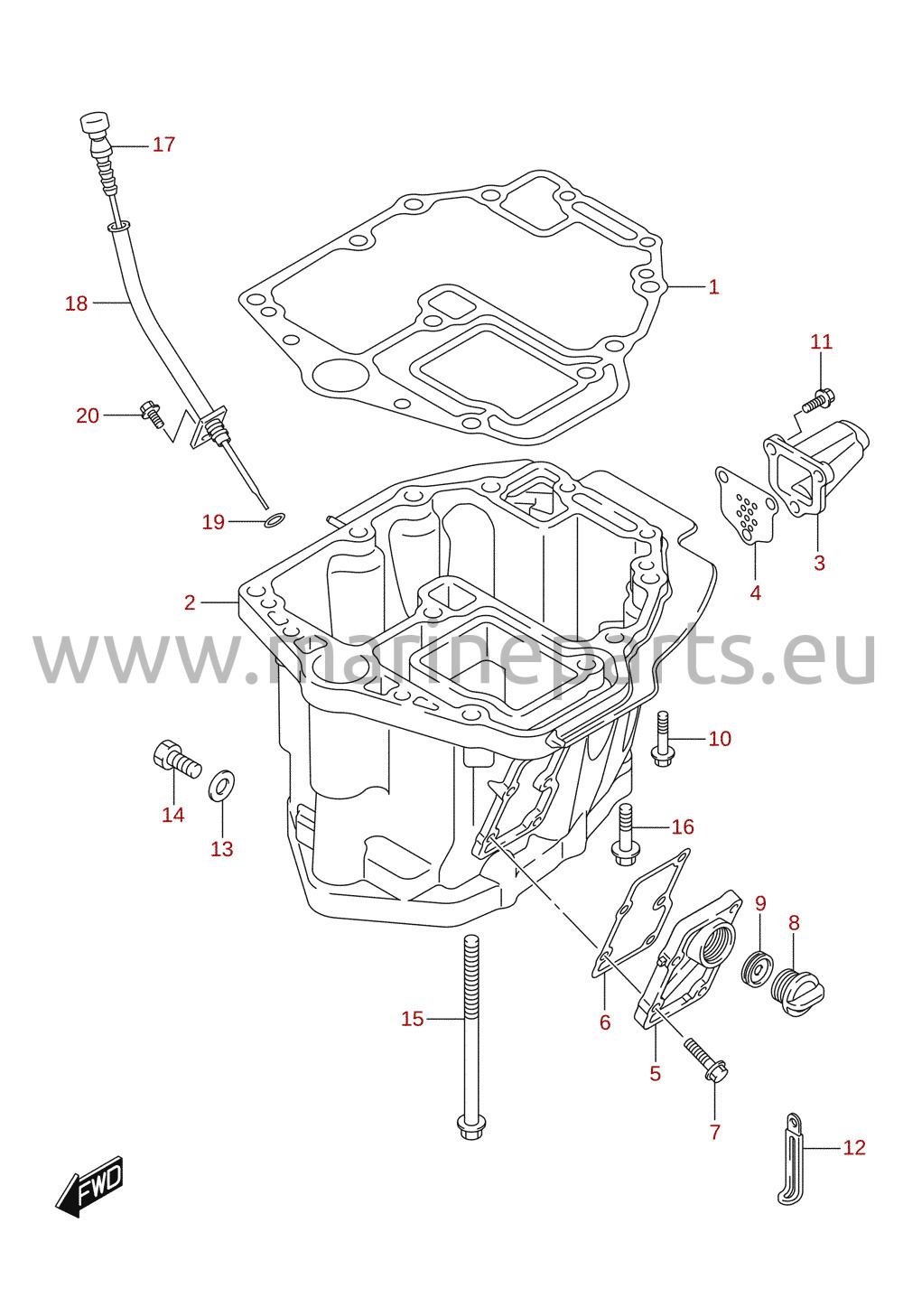

Oliebundkar (DF70ATH, DF80A, DF90ATH)

Referansenr. DF90A_E01_015 22

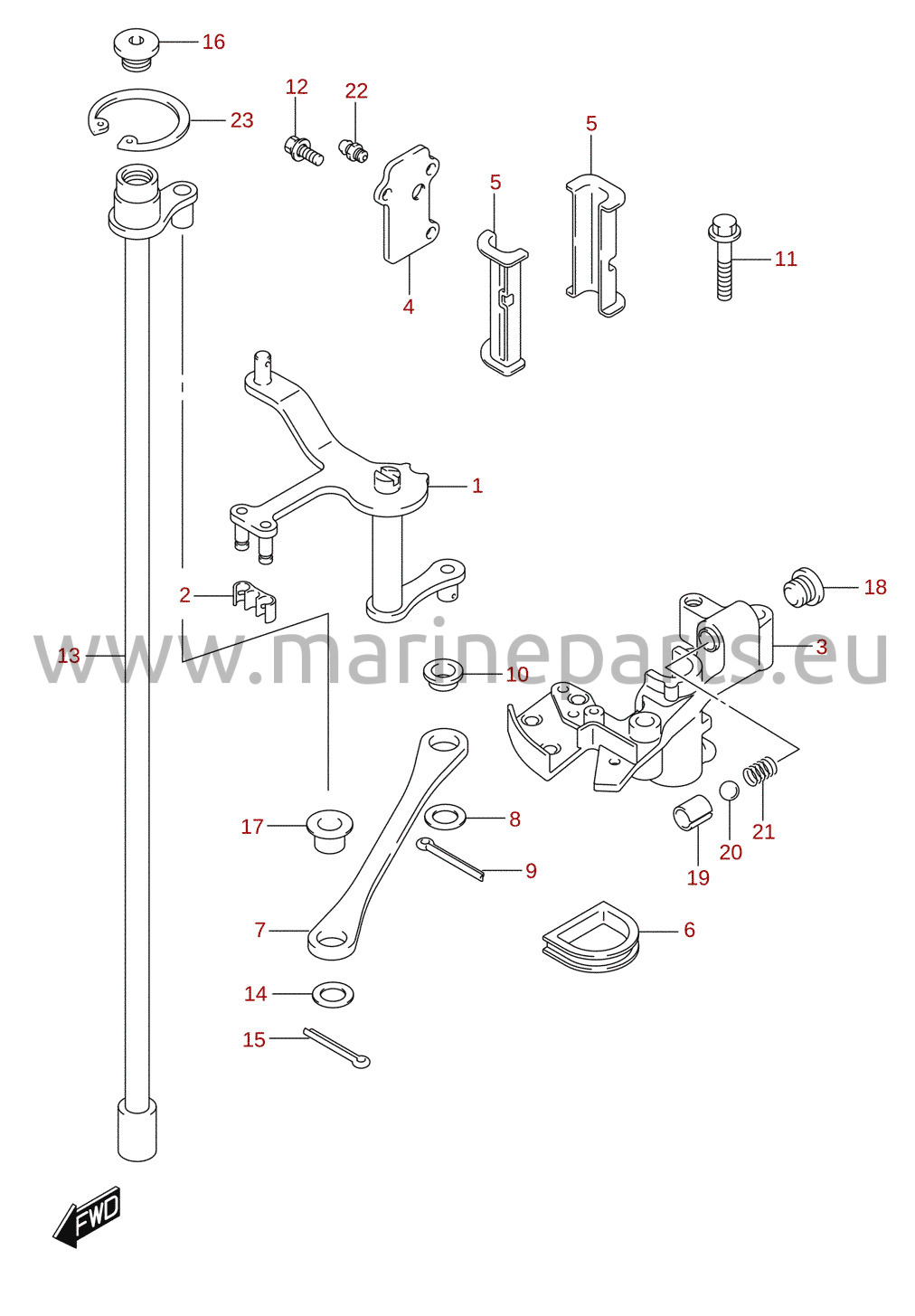

Koblingsaksel

Referansenr. DF90A_E01_015 23

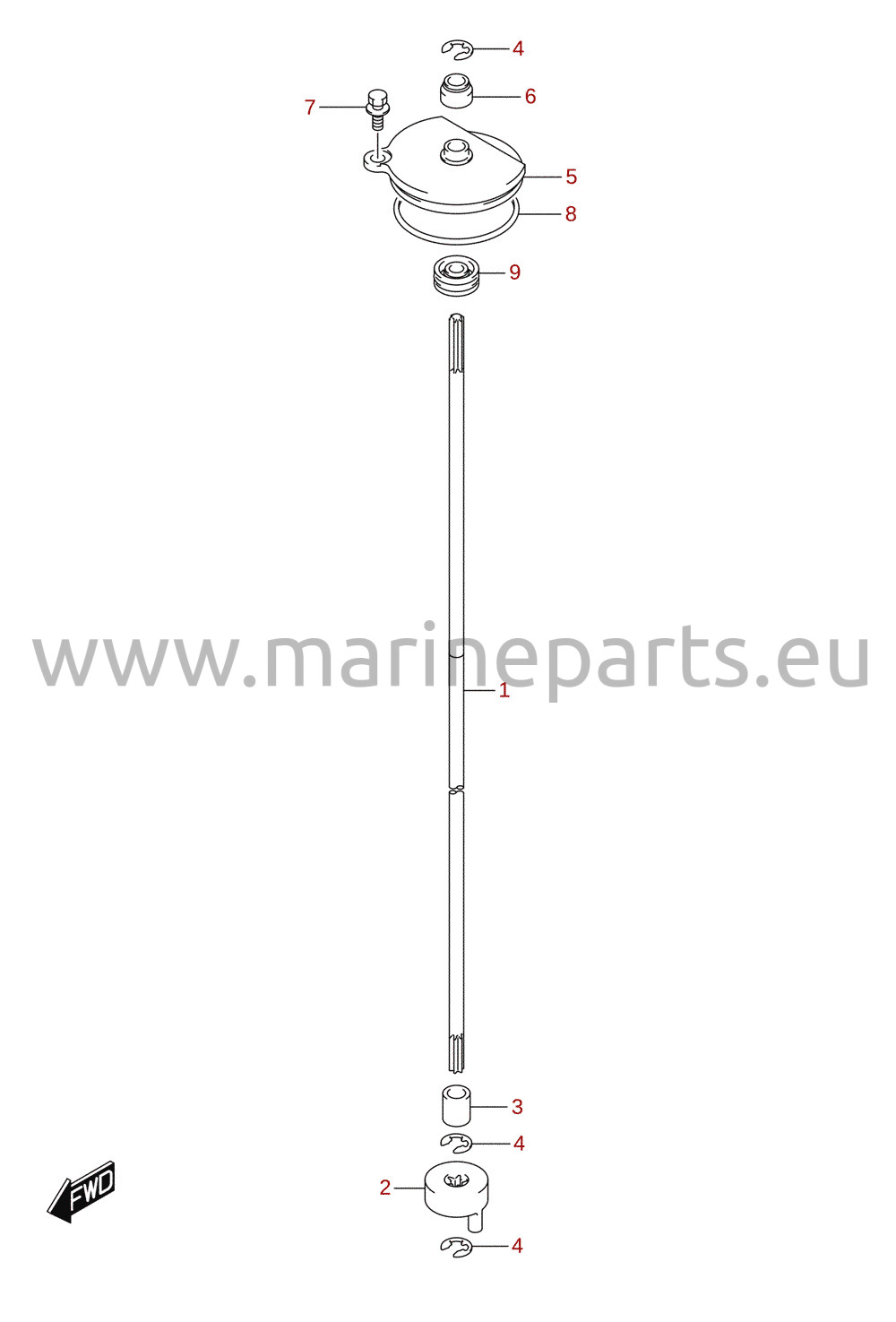

Koblingsstang

Referansenr. DF90A_E01_015 24

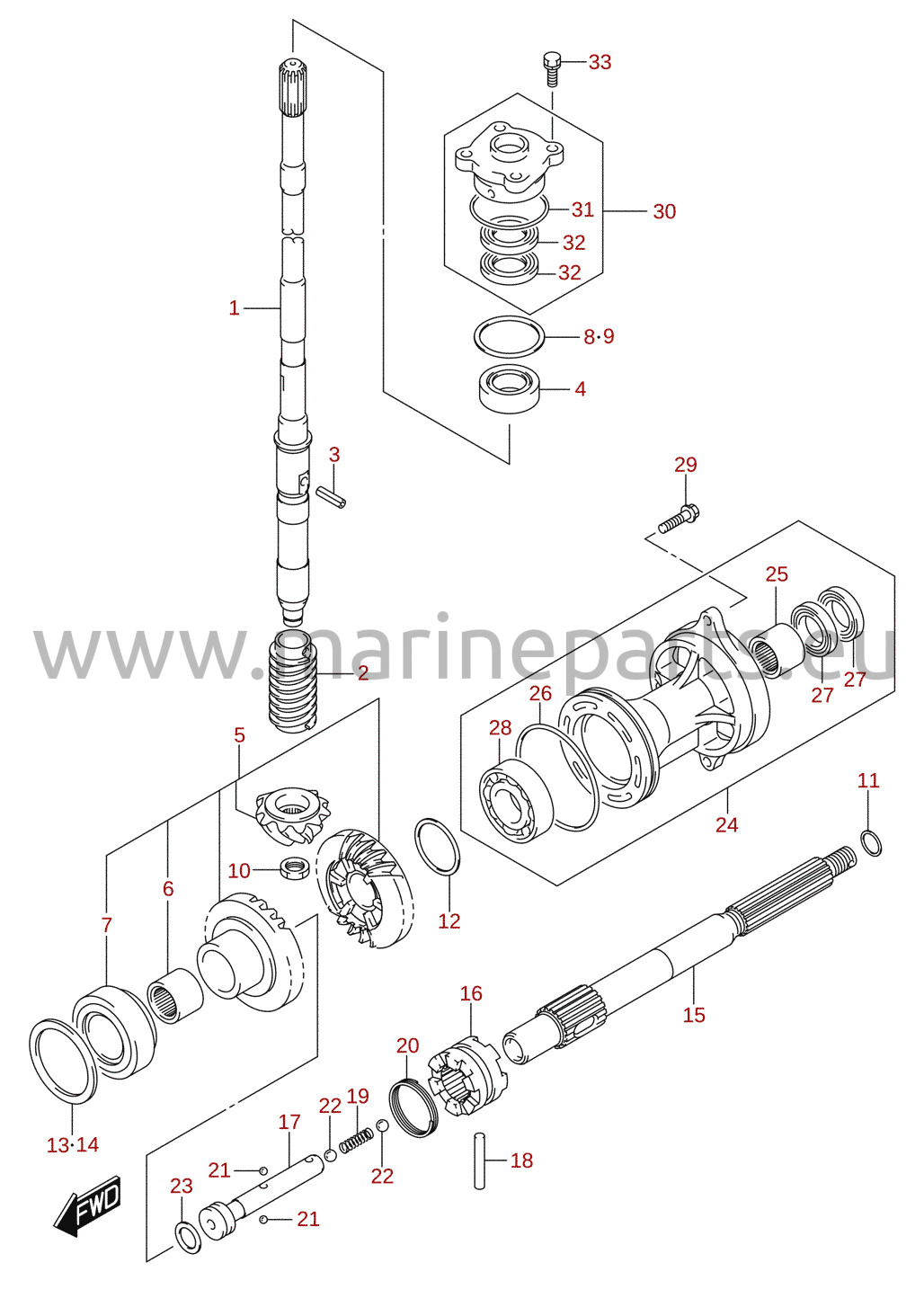

Transmission (DF70A, DF90A)

Referansenr. DF90A_E01_015 25

Transmission (DF70ATH, DF80A, DF90ATH)

Referansenr. DF90A_E01_015 26

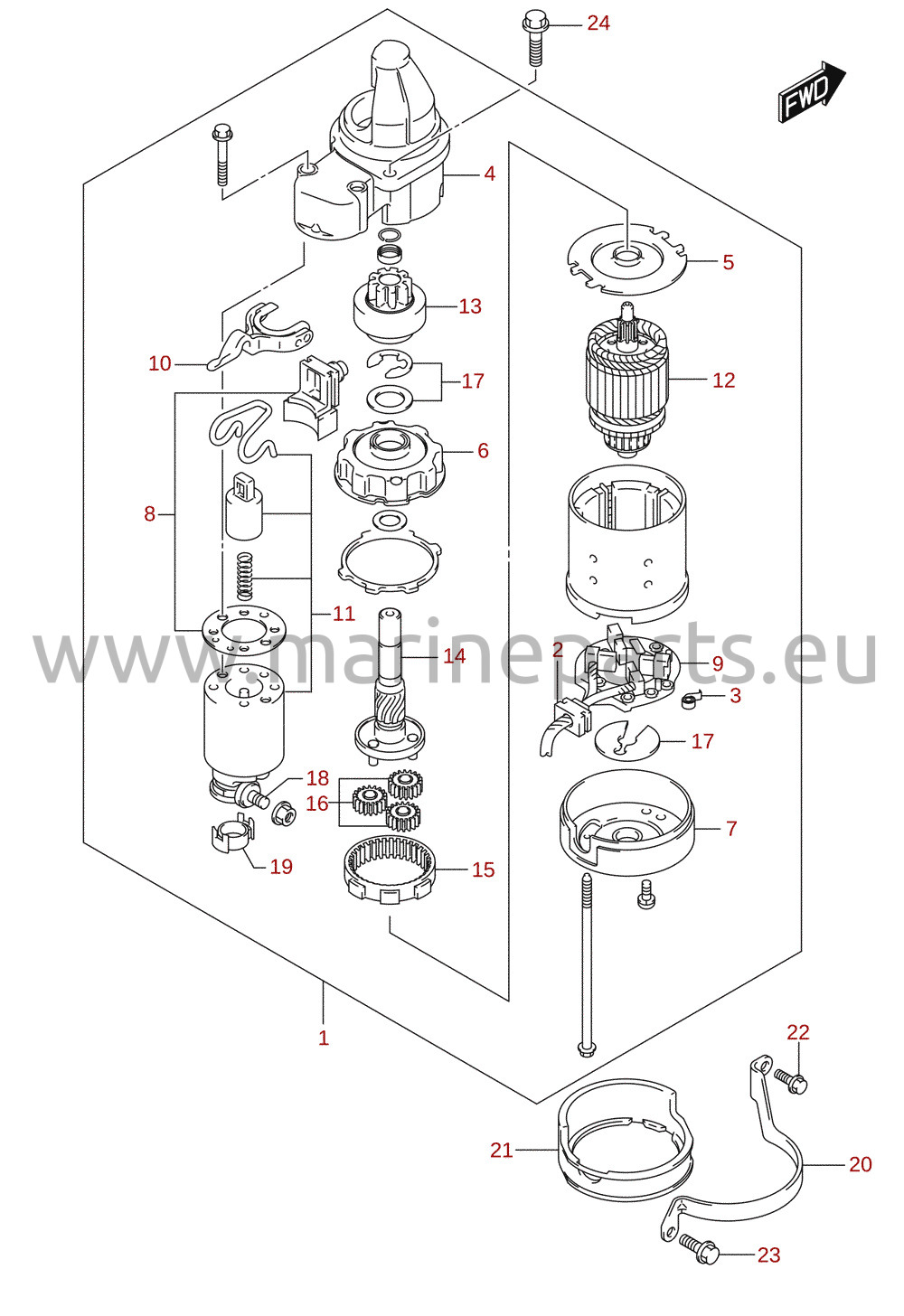

Startmotor

Referansenr. DF90A_E01_015 27

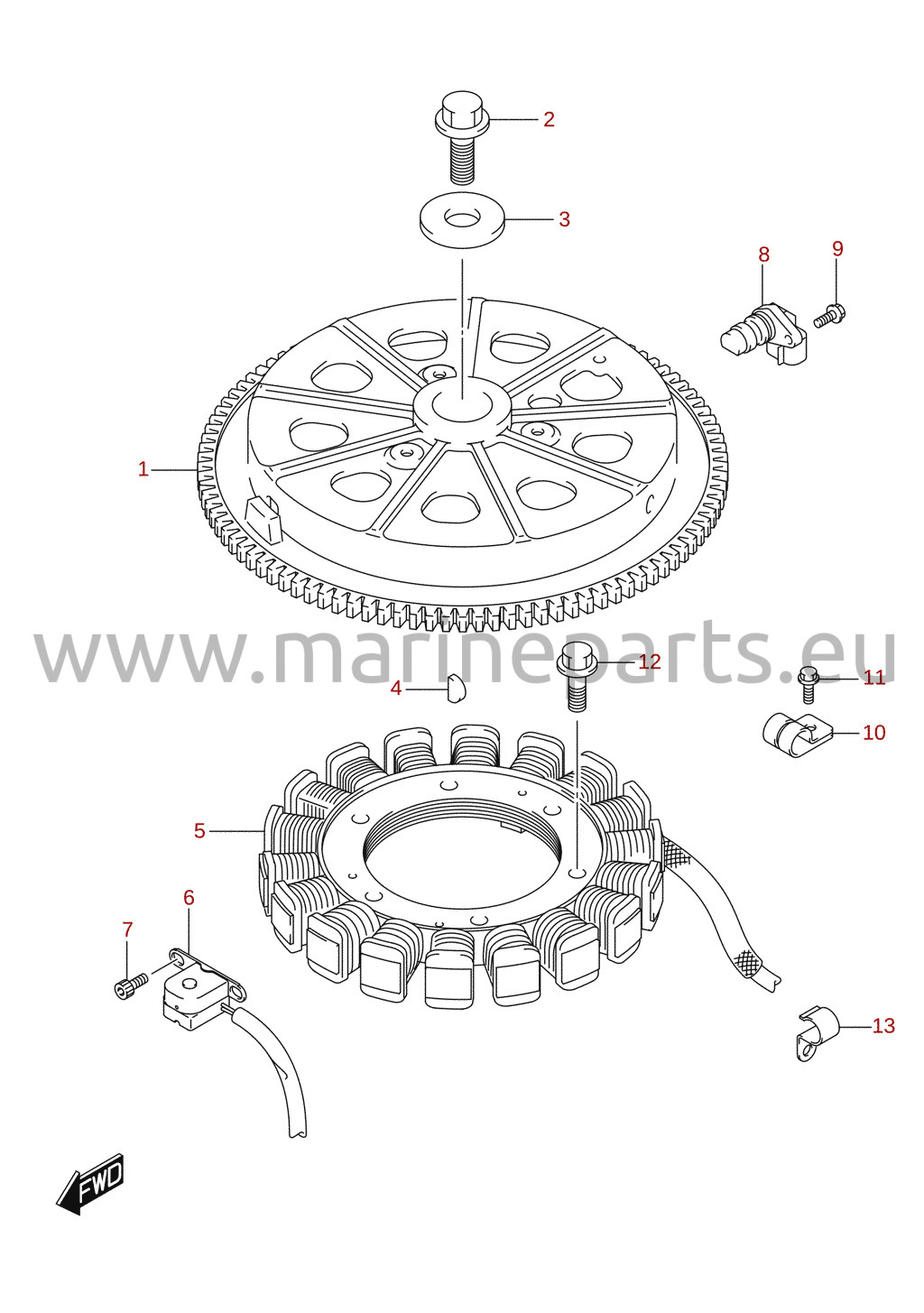

Magnet / generator

Referansenr. DF90A_E01_015 28

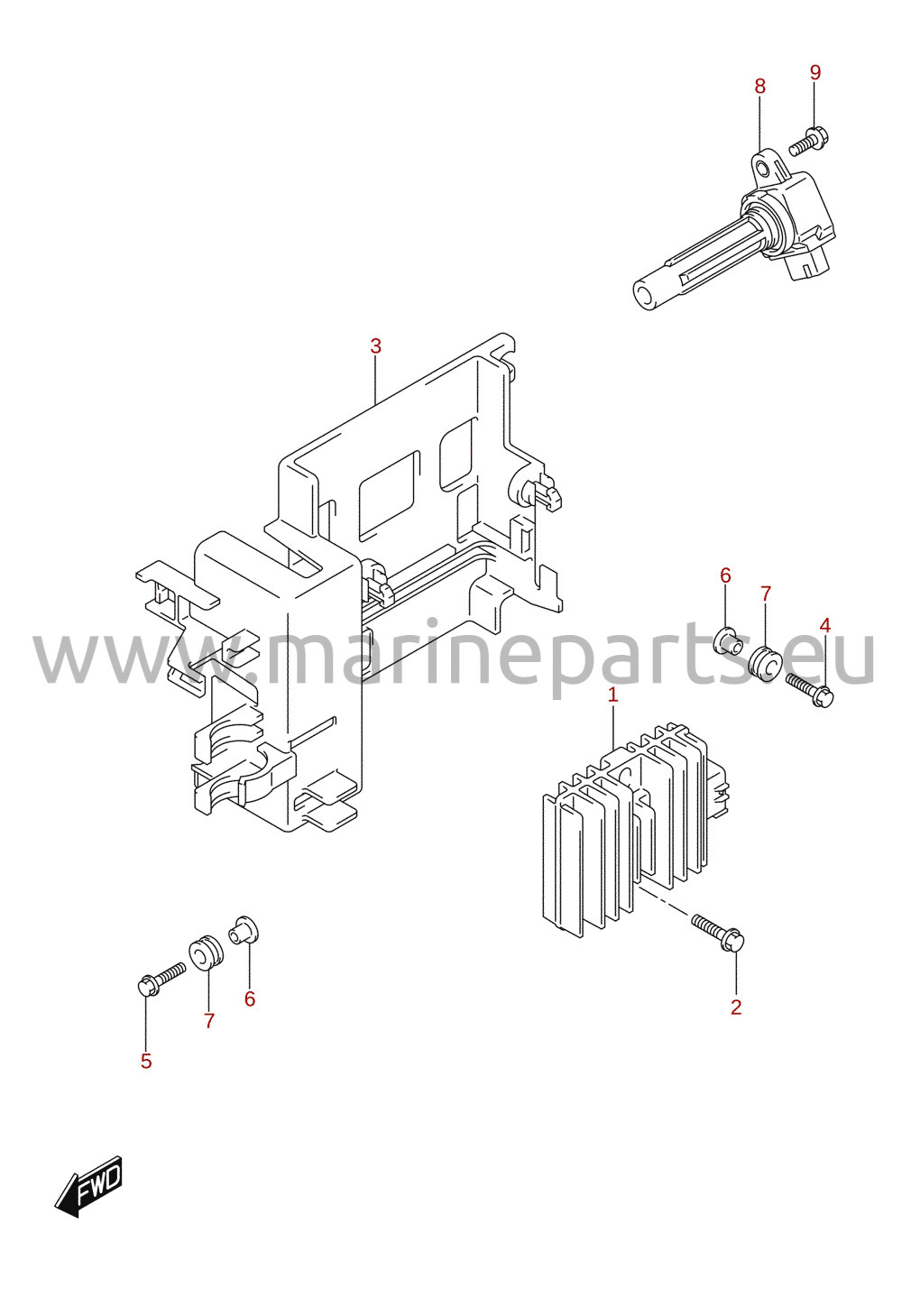

Ensretter / tændspole

Referansenr. DF90A_E01_015 29

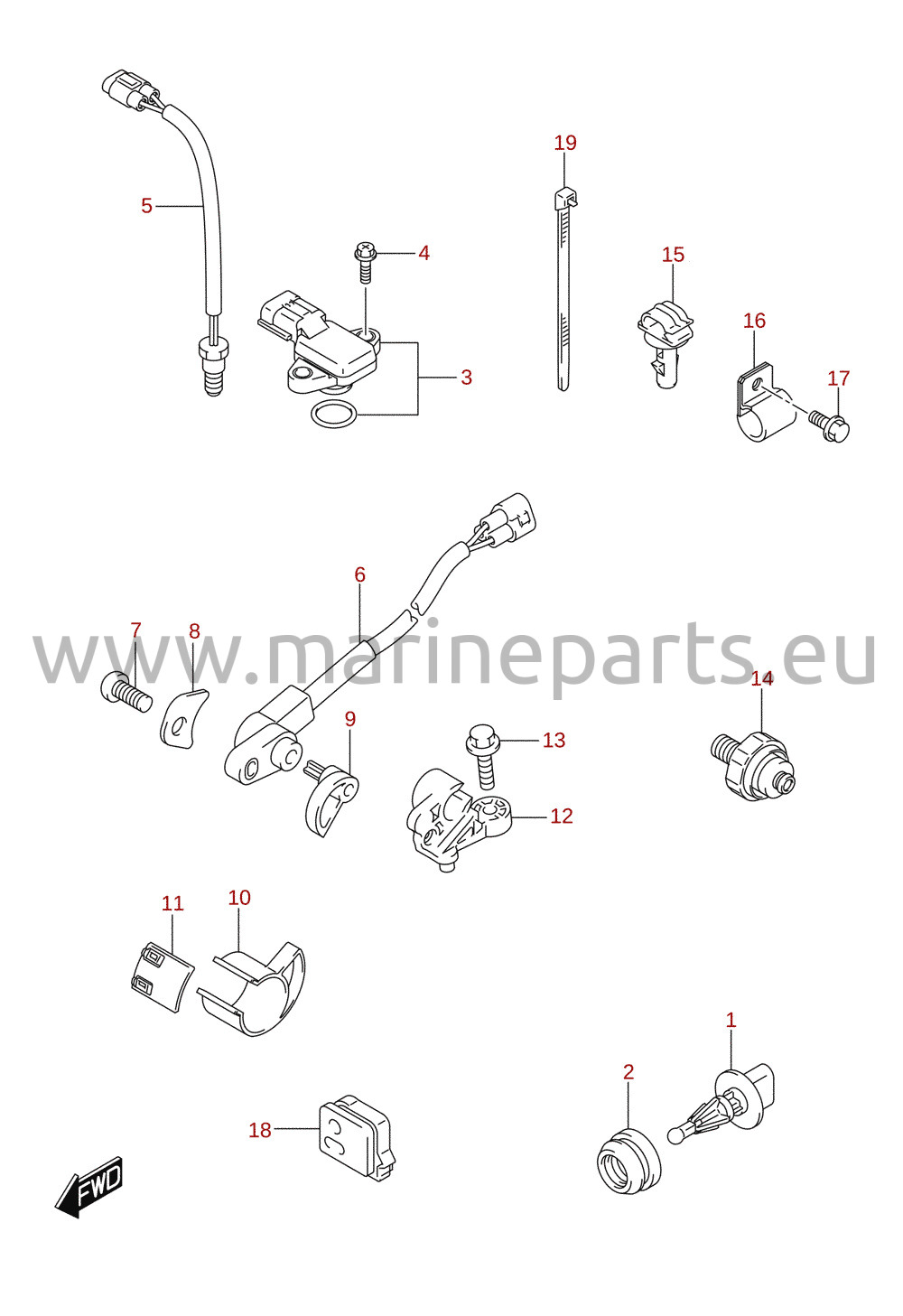

Sensor

Referansenr. DF90A_E01_015 30

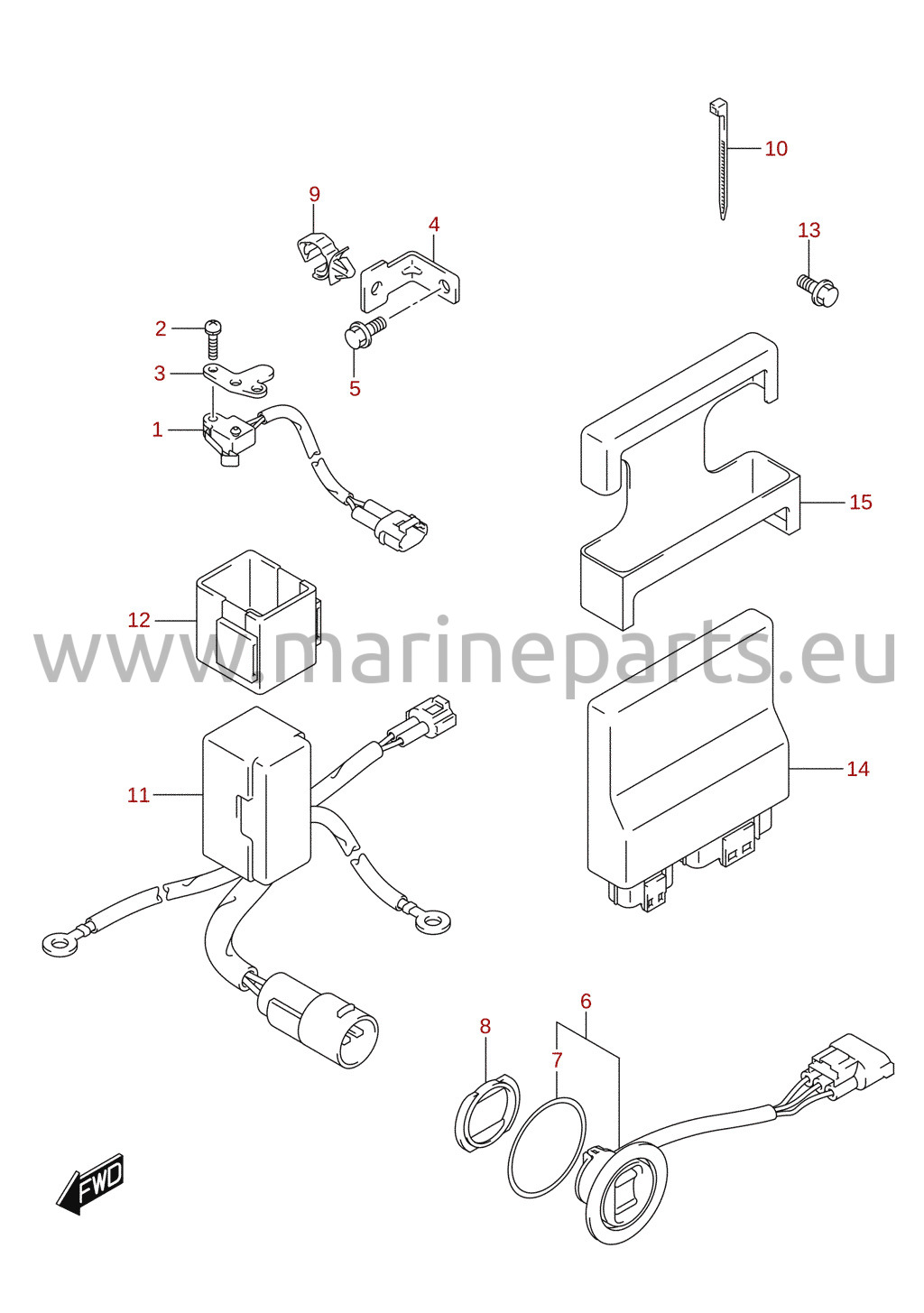

PTT-kontakt / motorstyreenhed (DF70)

Referansenr. DF90A_E01_015 32

PTT-kontakt / motorstyreenhed (DF80A)

Referansenr. DF90A_E01_015 33

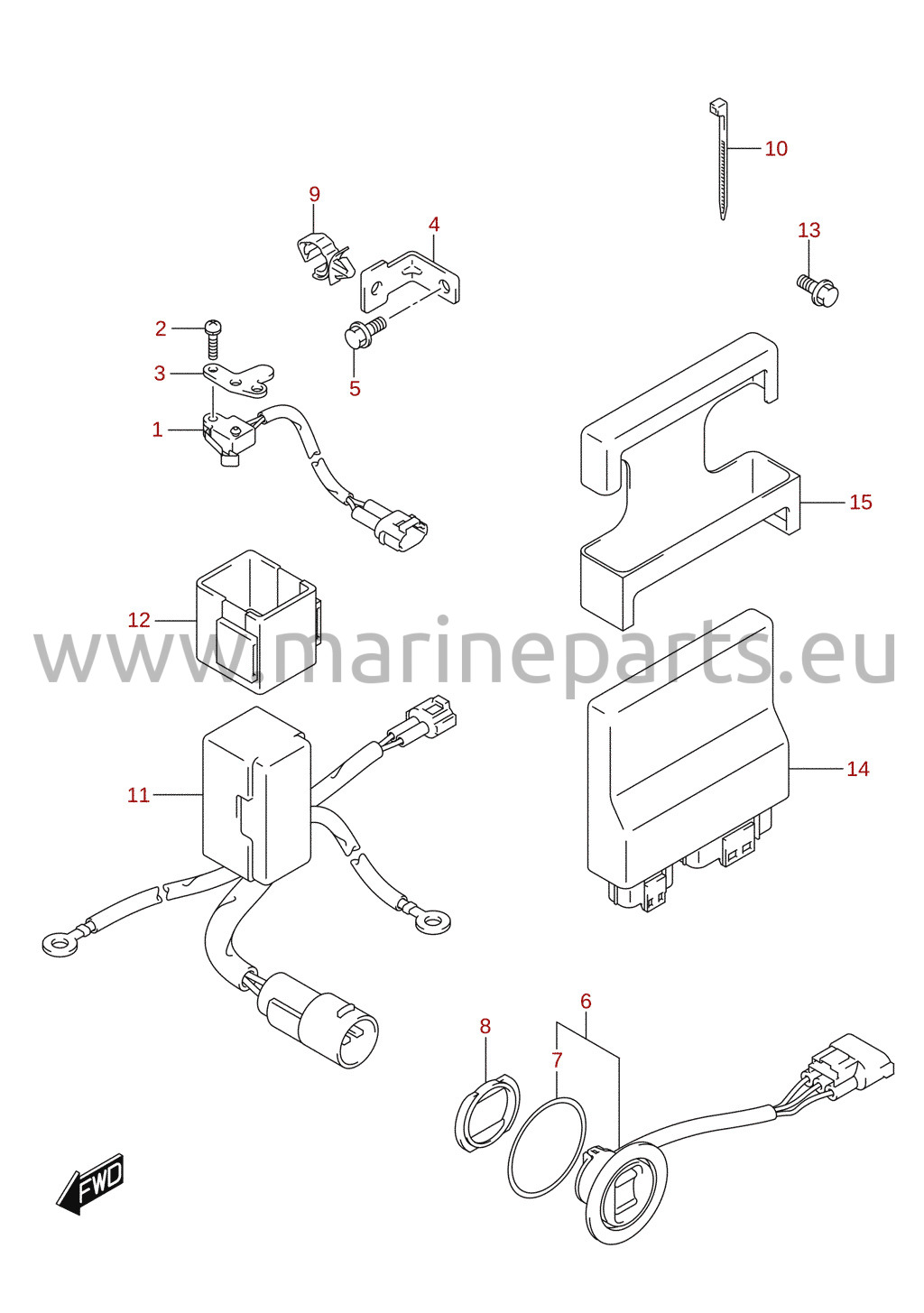

PTT-kontakt / motorstyreenhed (DF90)

Referansenr. DF90A_E01_015 34

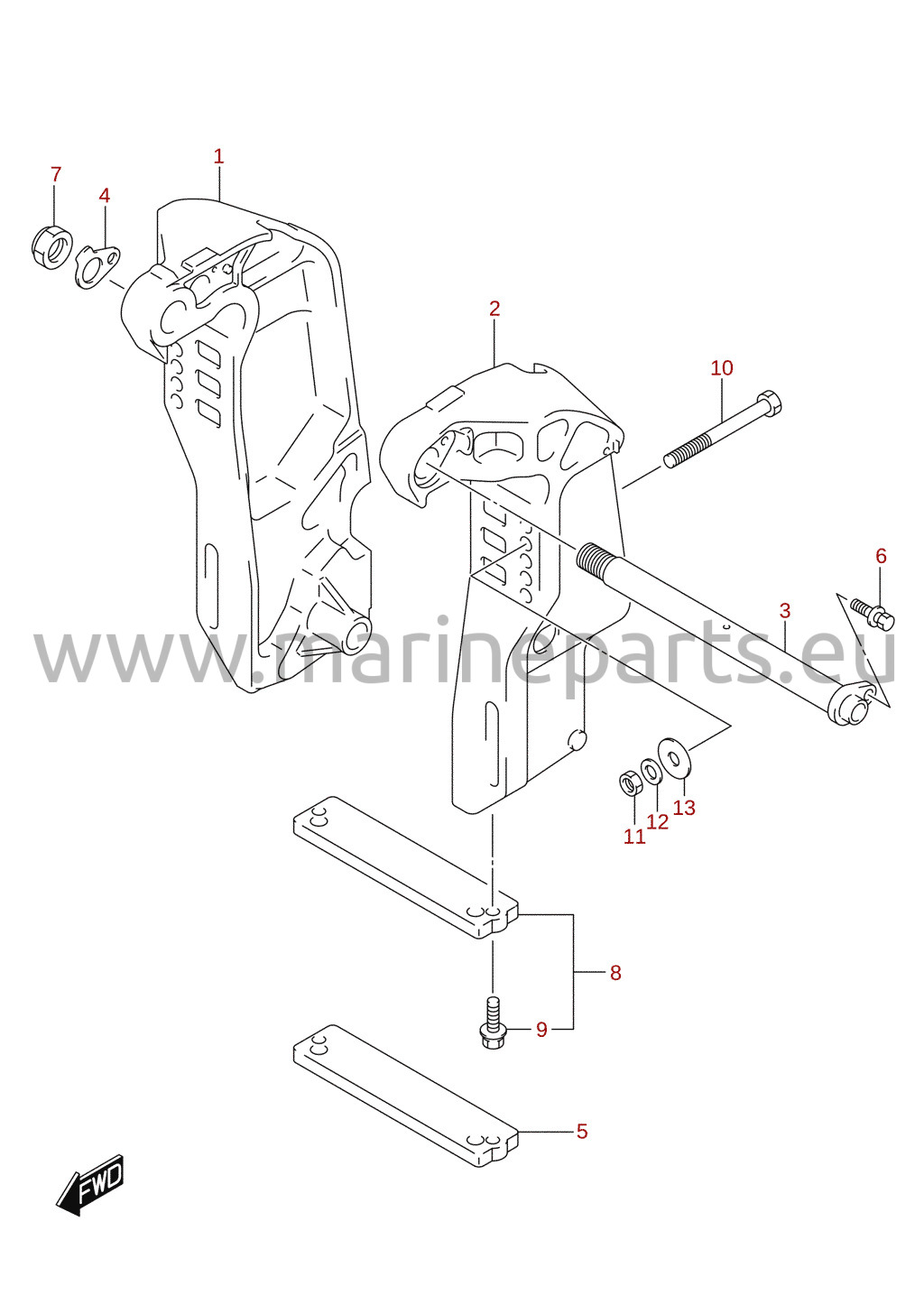

Spejlbeslag (DF70A, DF90A)

Referansenr. DF90A_E01_015 35

Spejlbeslag (DF70ATH, DF80A, DF90ATH)

Referansenr. DF90A_E01_015 36

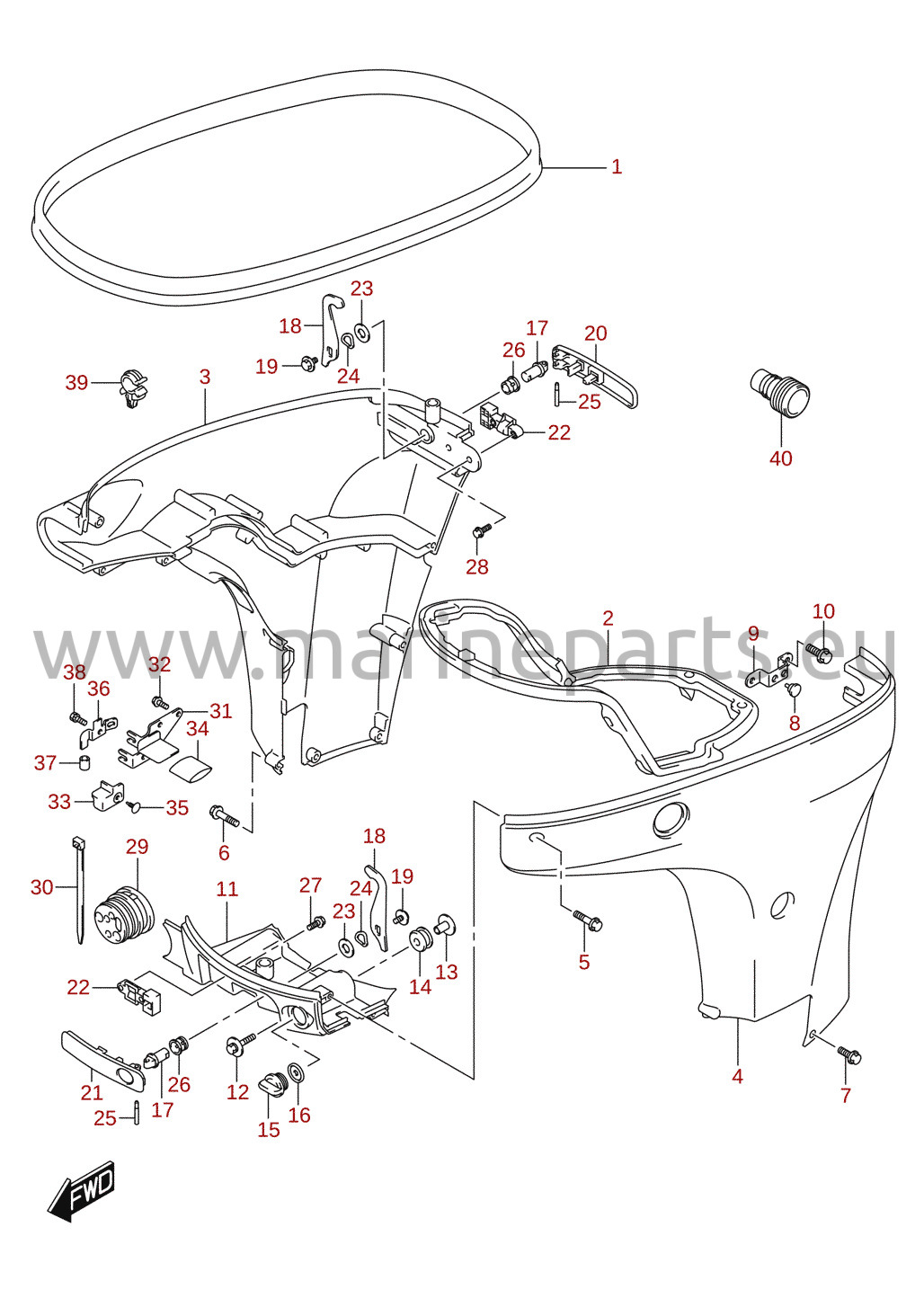

Sidedæksel (DF70A, DF90A)

Referansenr. DF90A_E01_015 48

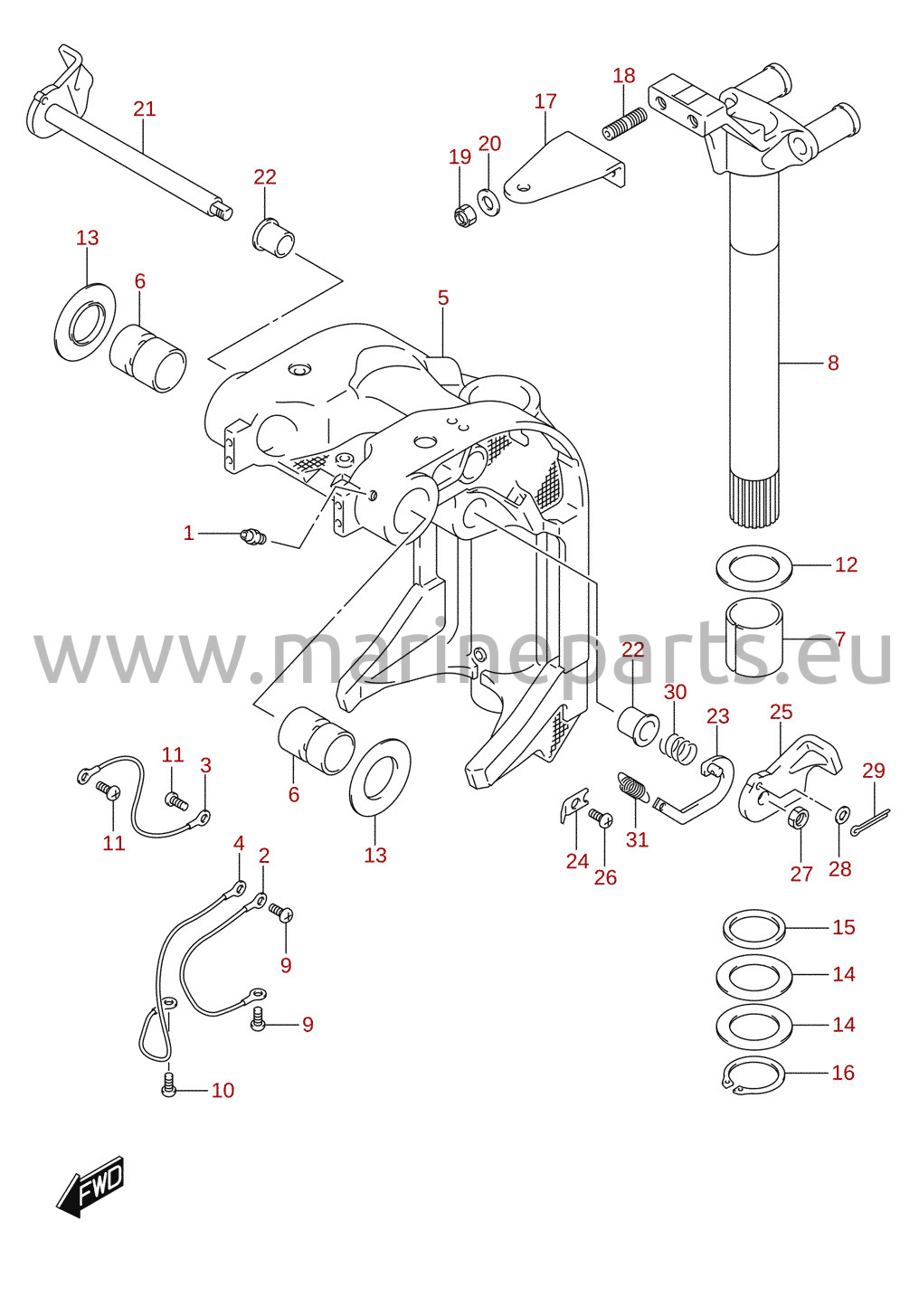

Drejebeslag (DF70A, DF90A)

Referansenr. DF90A_E01_015 37

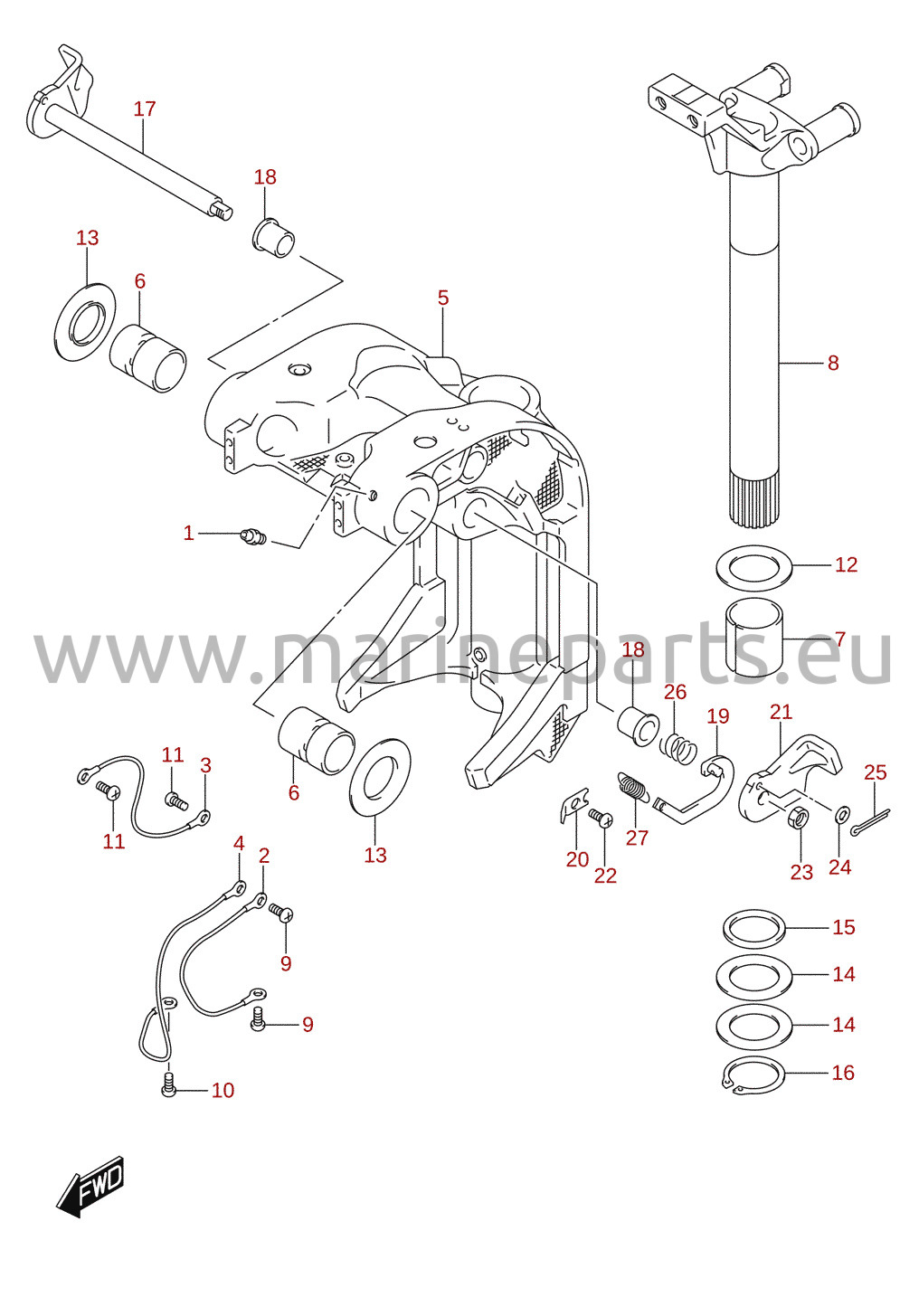

Drejebeslag (DF70ATH, DF90ATH)

Referansenr. DF90A_E01_015 38

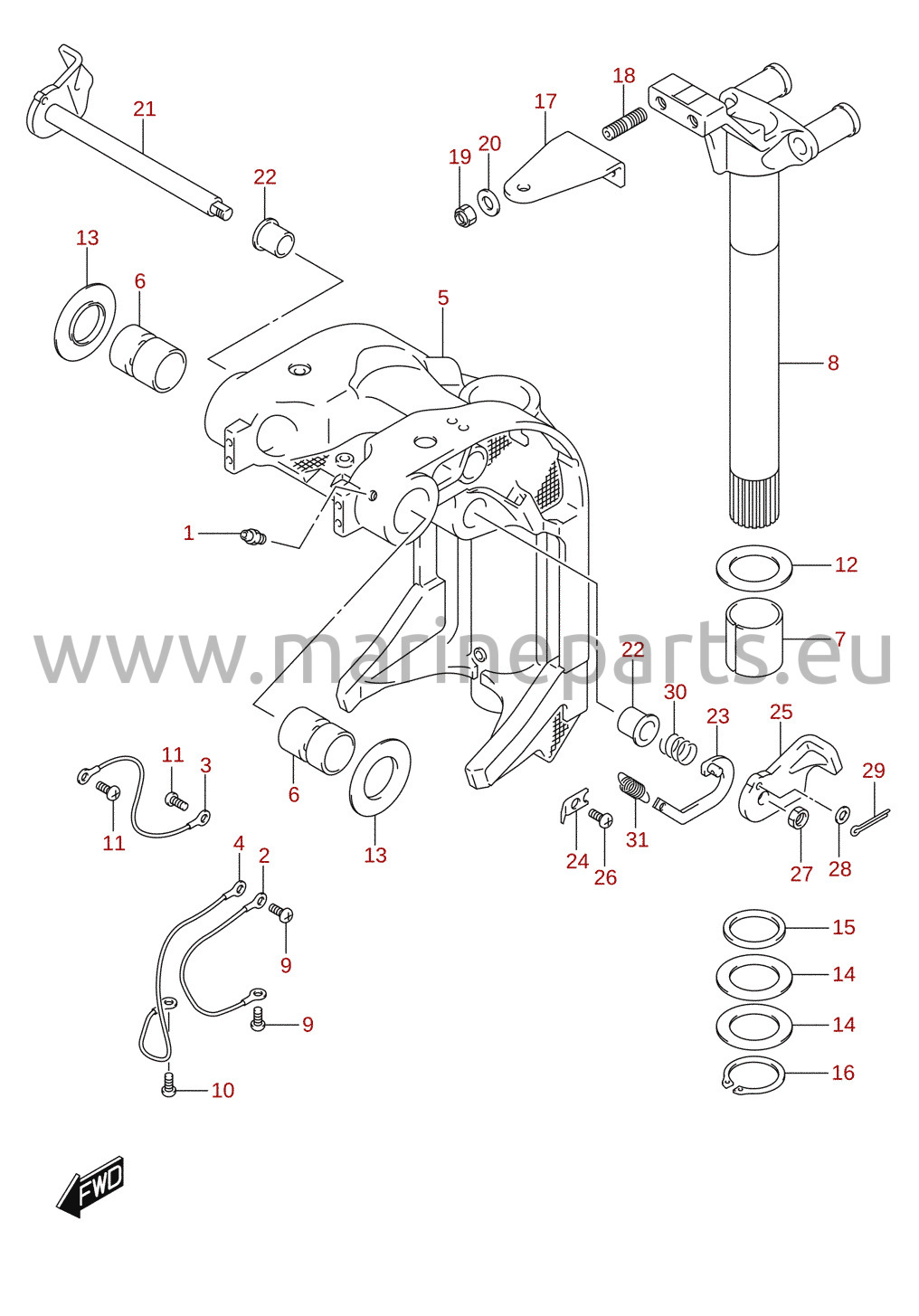

Drejebeslag (DF80A)

Referansenr. DF90A_E01_015 39

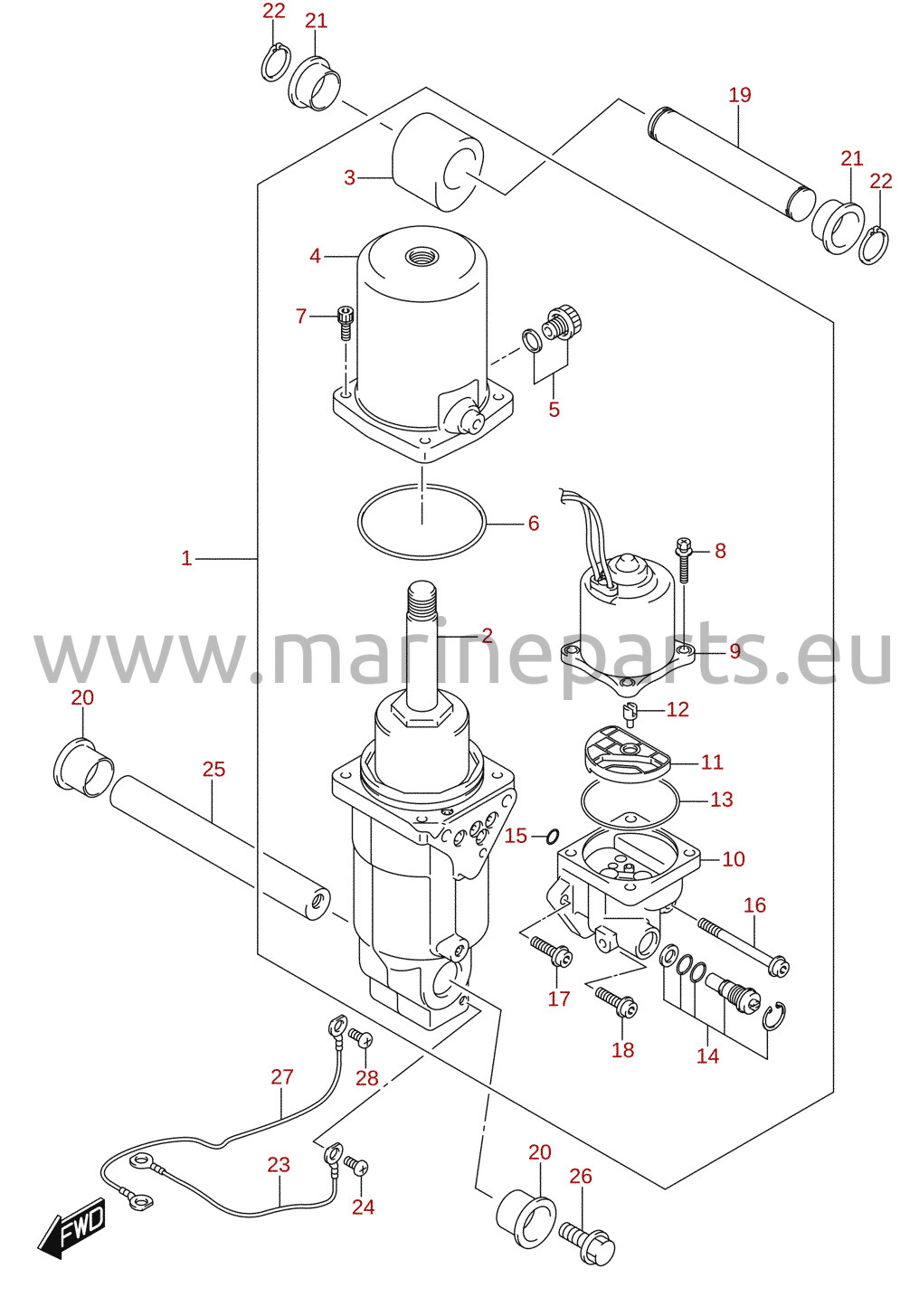

Trimcylinder

Referansenr. DF90A_E01_015 40

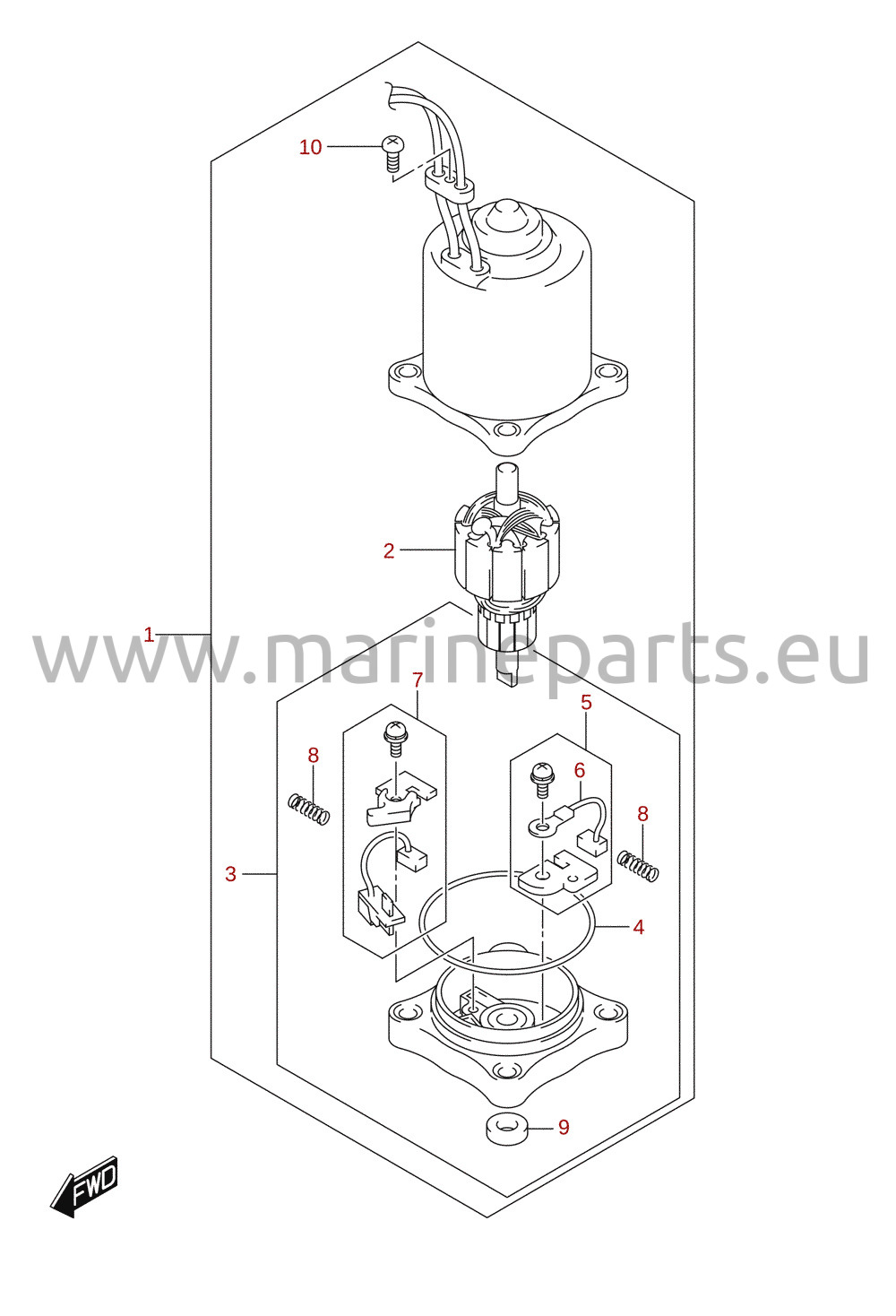

PTT-motor

Referansenr. DF90A_E01_015 41

Drivakselhus (DF70ATH, DF80A, DF90ATH)

Referansenr. DF90A_E01_015 45

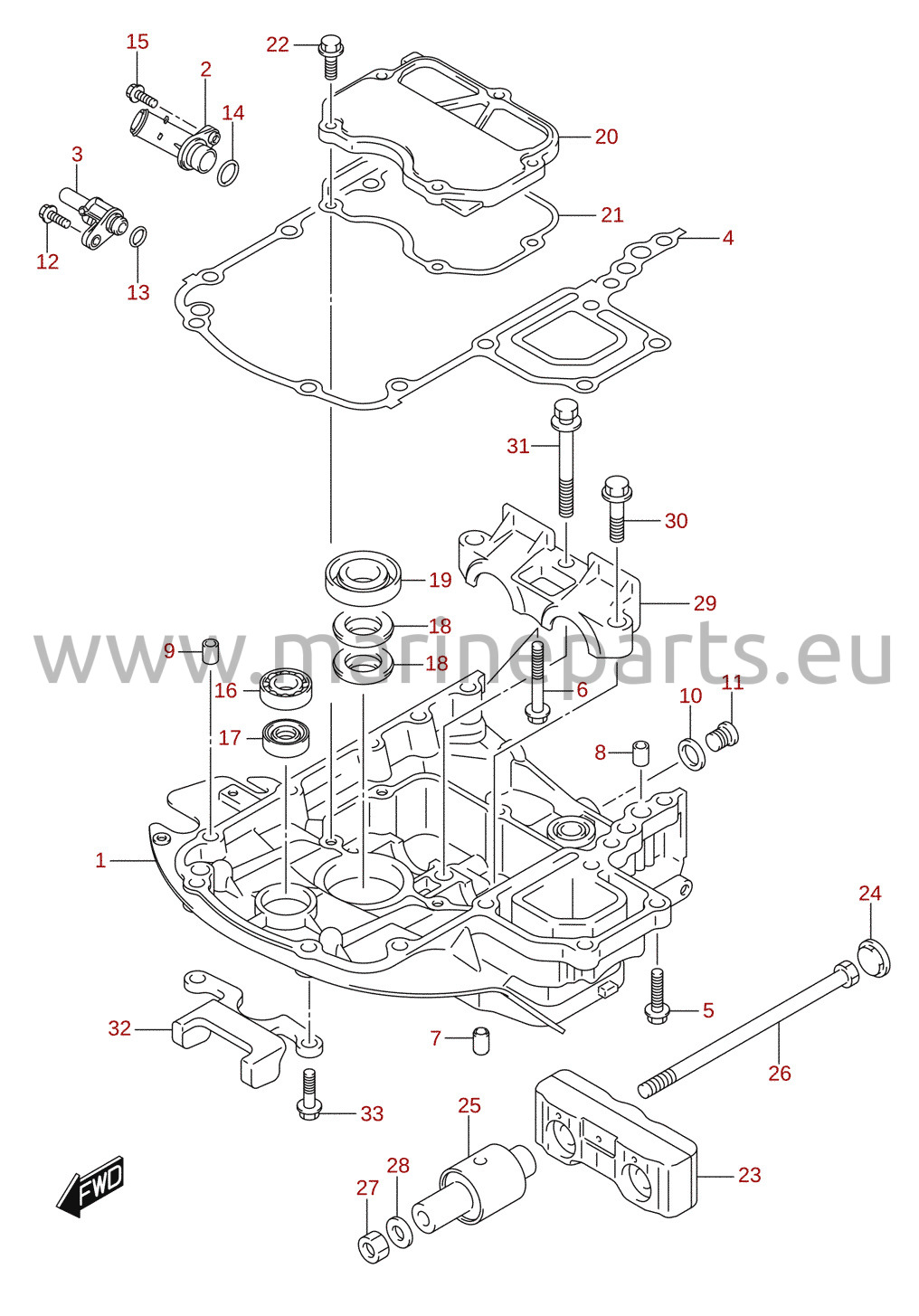

Motorholder (DF70ATH, DF80A, DF90ATH)

Referansenr. DF90A_E01_015 43

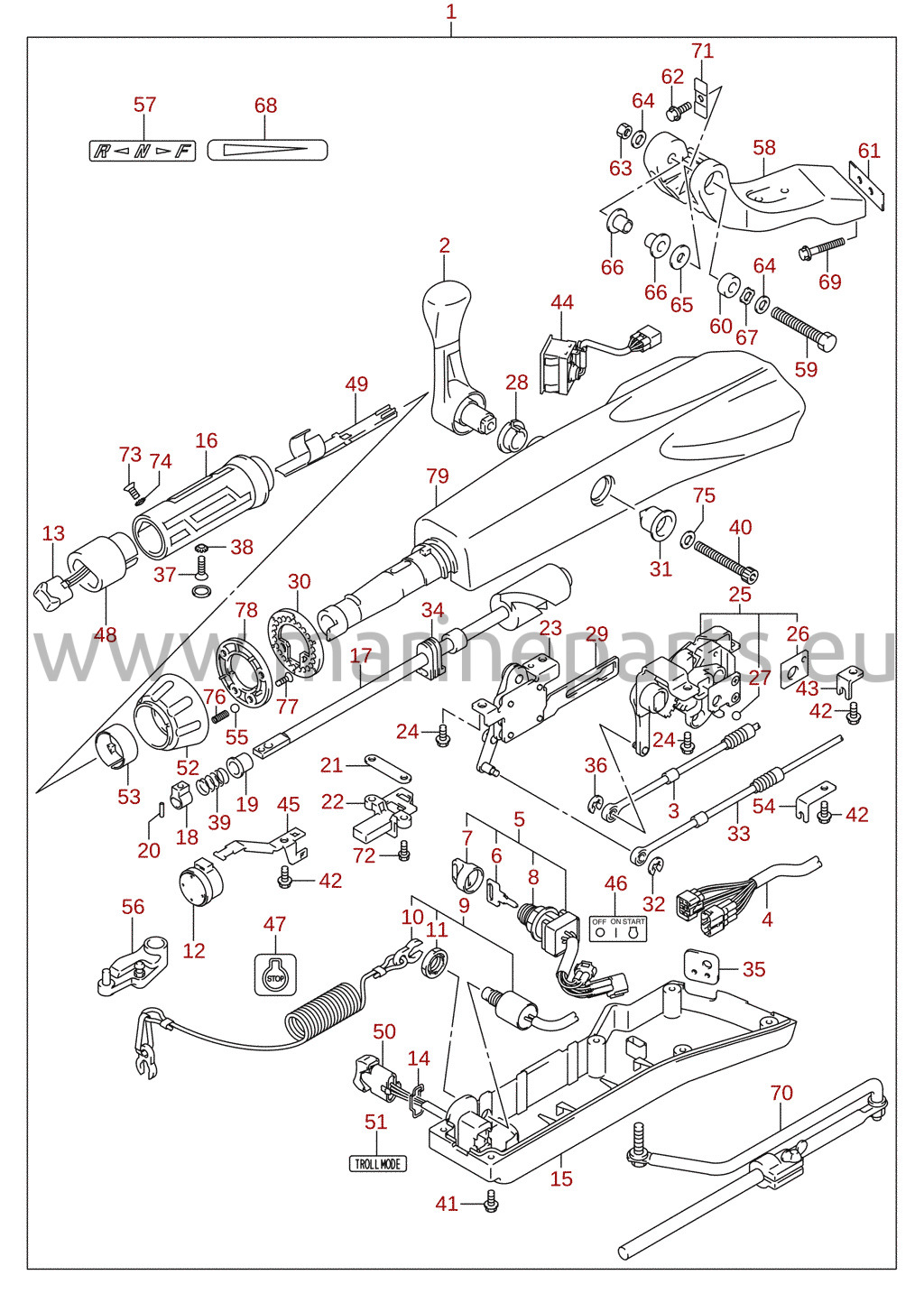

Rorpind (DF70A, DF80A, DF90A) (ekstraudstyr)

Referansenr. DF90A_E01_015 72

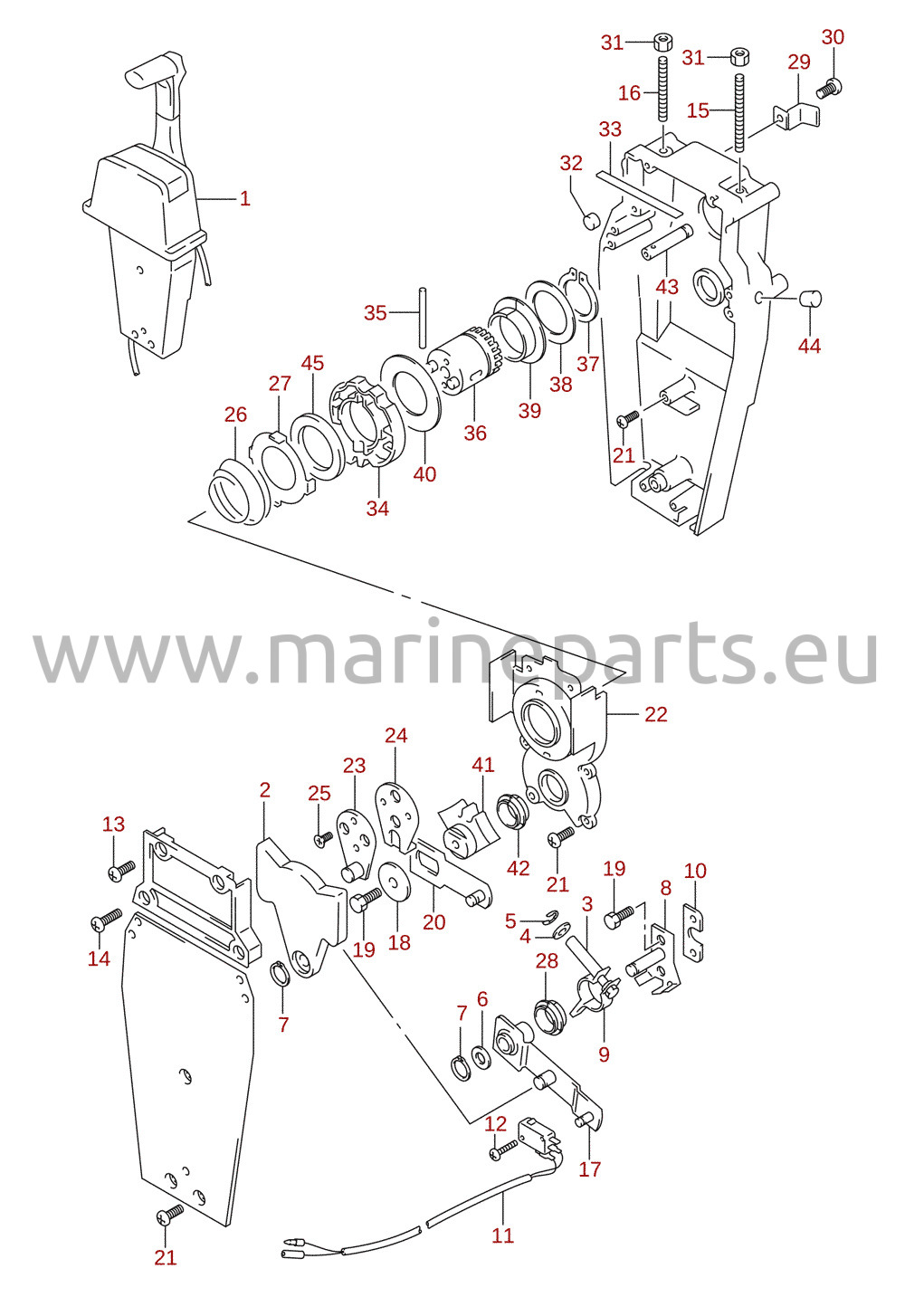

Fjernbetjening, enkelt (2) (DF70A, DF80A, DF90A) (ekstraudstyr)

Referansenr. DF90A_E01_015 71

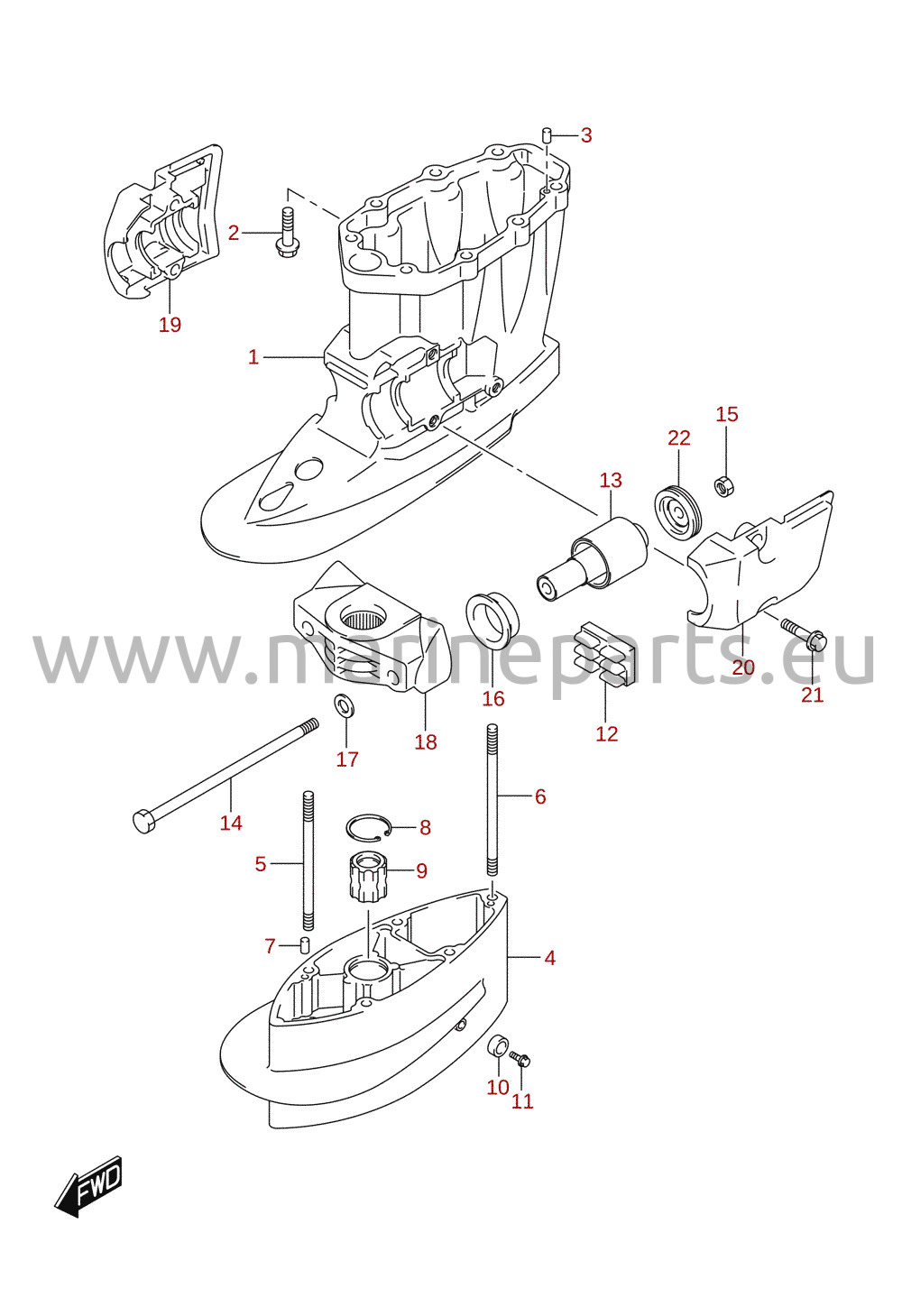

Drivakselhus (DF70A, DF90A)

Referansenr. DF90A_E01_015 44

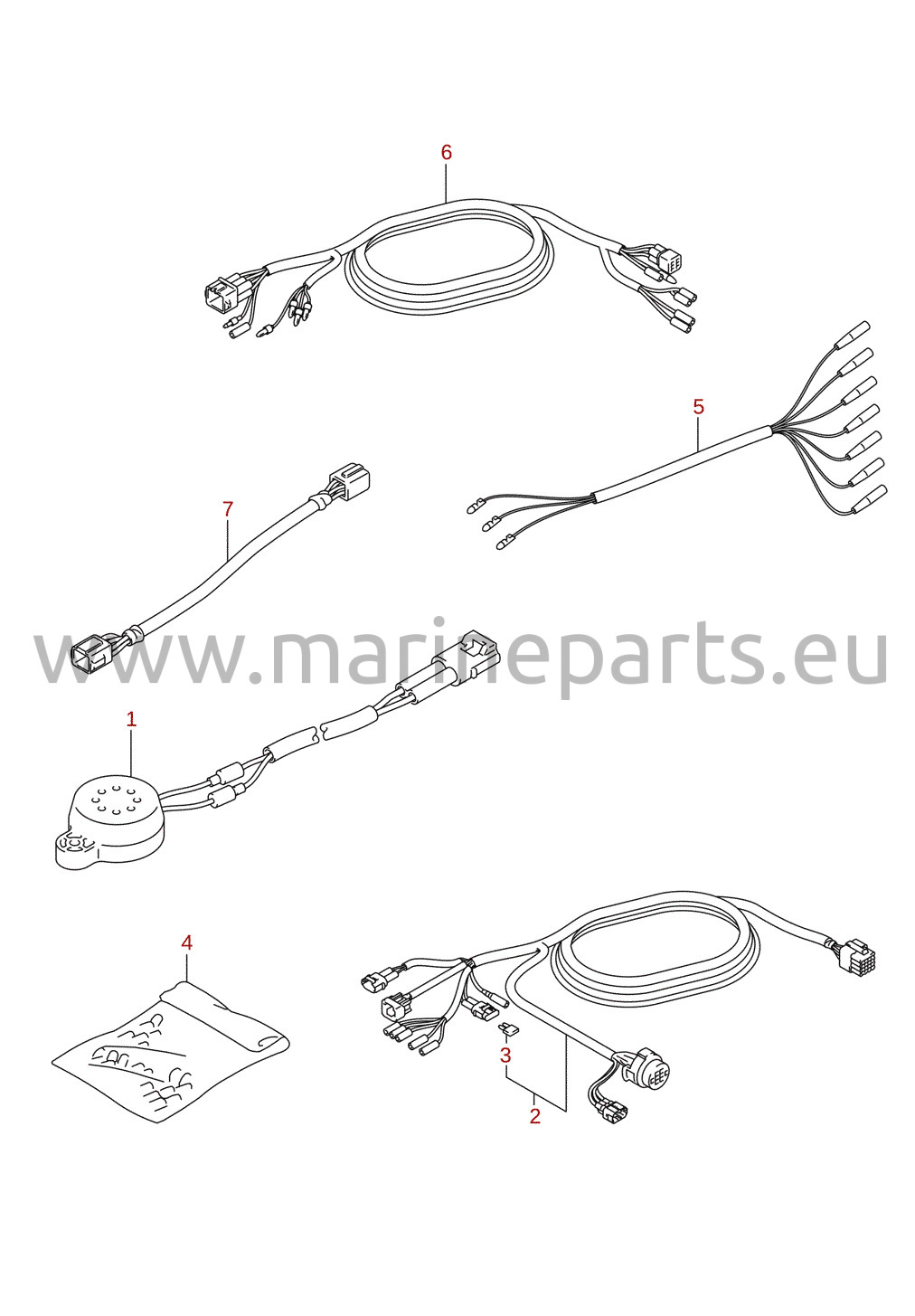

Ledningsnet (DF70ATH, DF90ATH) (ekstraudstyr)

Referansenr. DF90A_E01_015 68

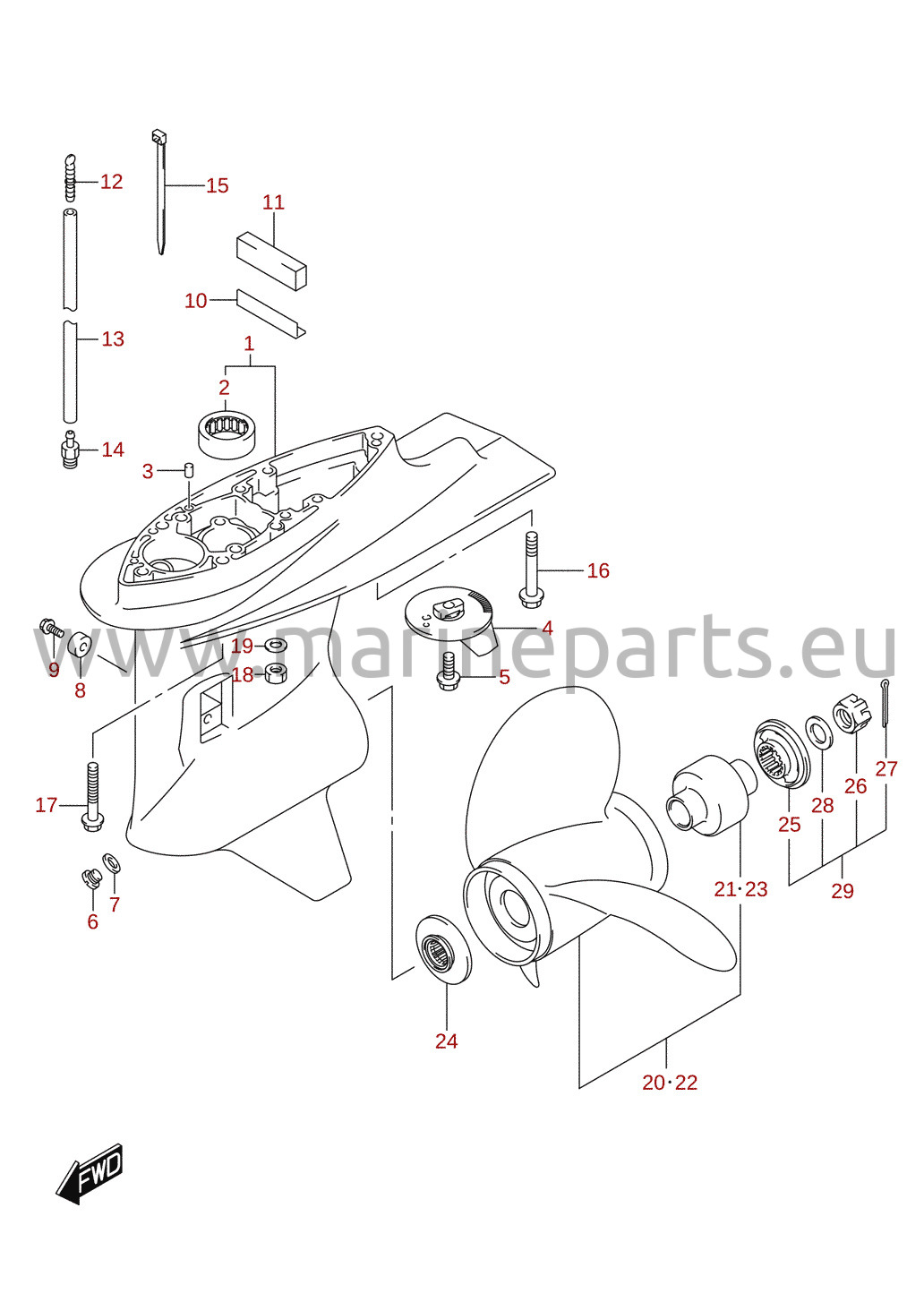

Gearhus (DF70A, DF90A)

Referansenr. DF90A_E01_015 46

Gearhus (DF70ATH, DF80A, DF90ATH)

Referansenr. DF90A_E01_015 47

Sidedæksel (DF70ATH, DF80A, DF90ATH)

Referansenr. DF90A_E01_015 49

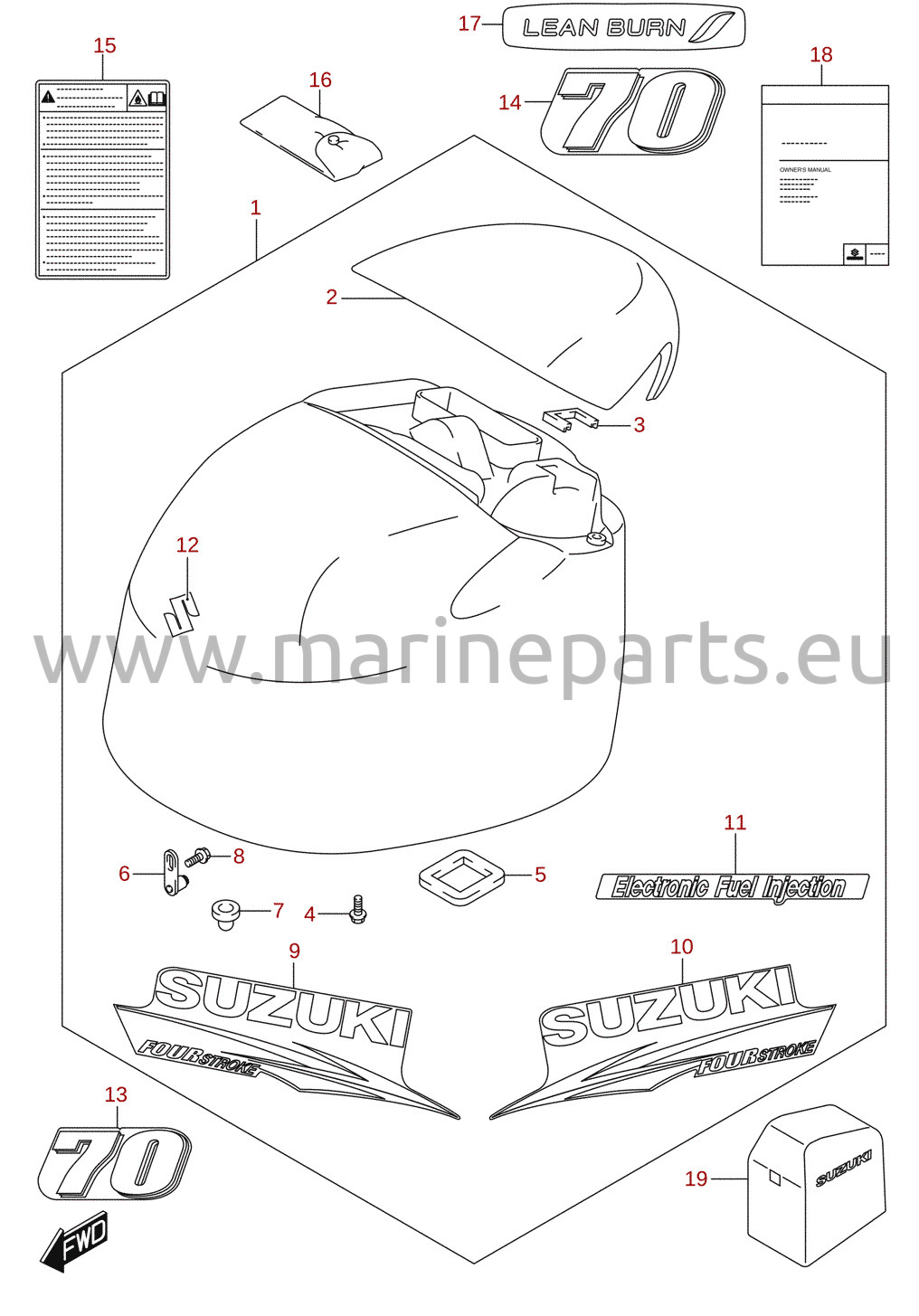

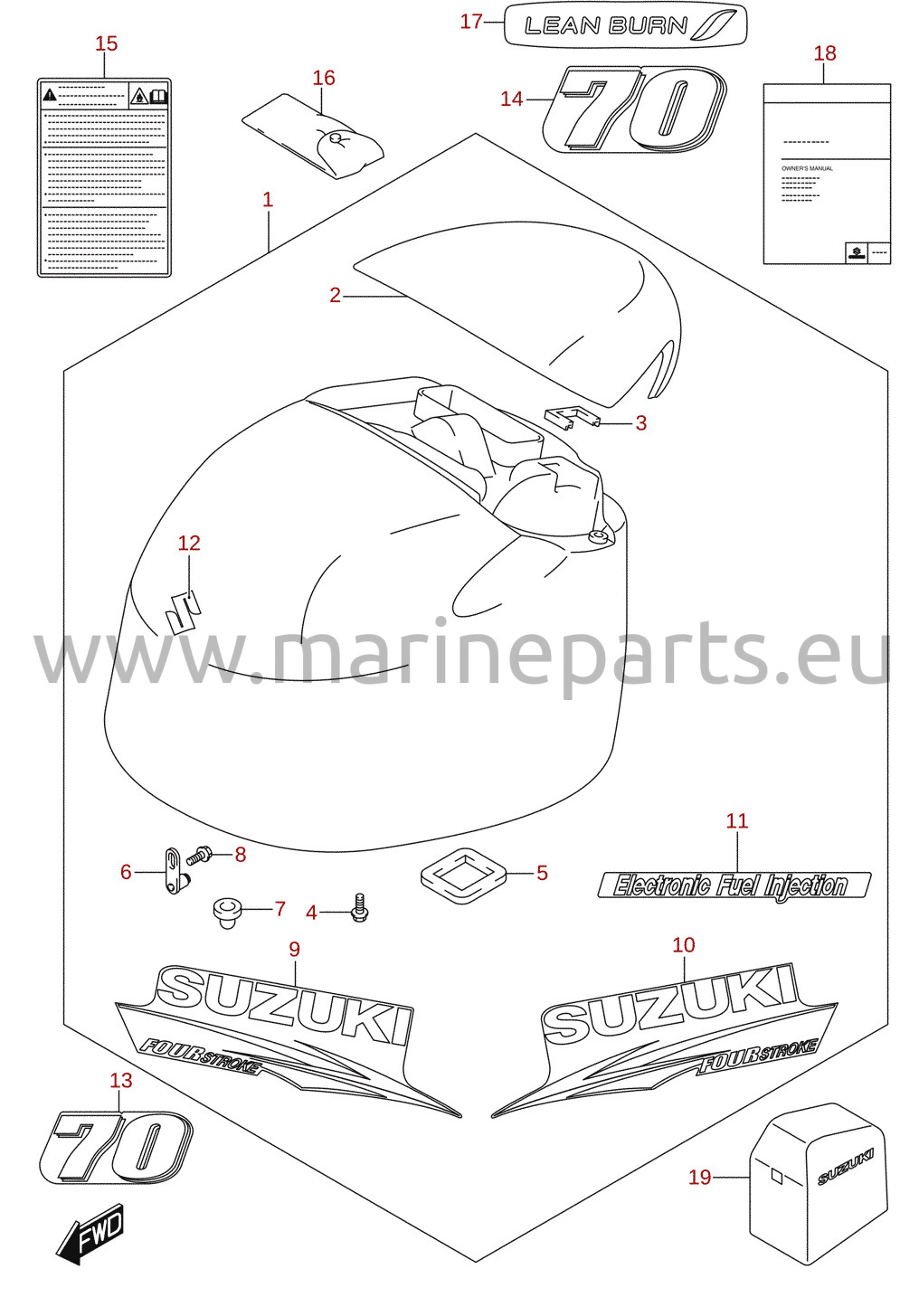

Motordæksel (DF70A)

Referansenr. DF90A_E01_015 50

Motordæksel (DF70ATH)

Referansenr. DF90A_E01_015 51

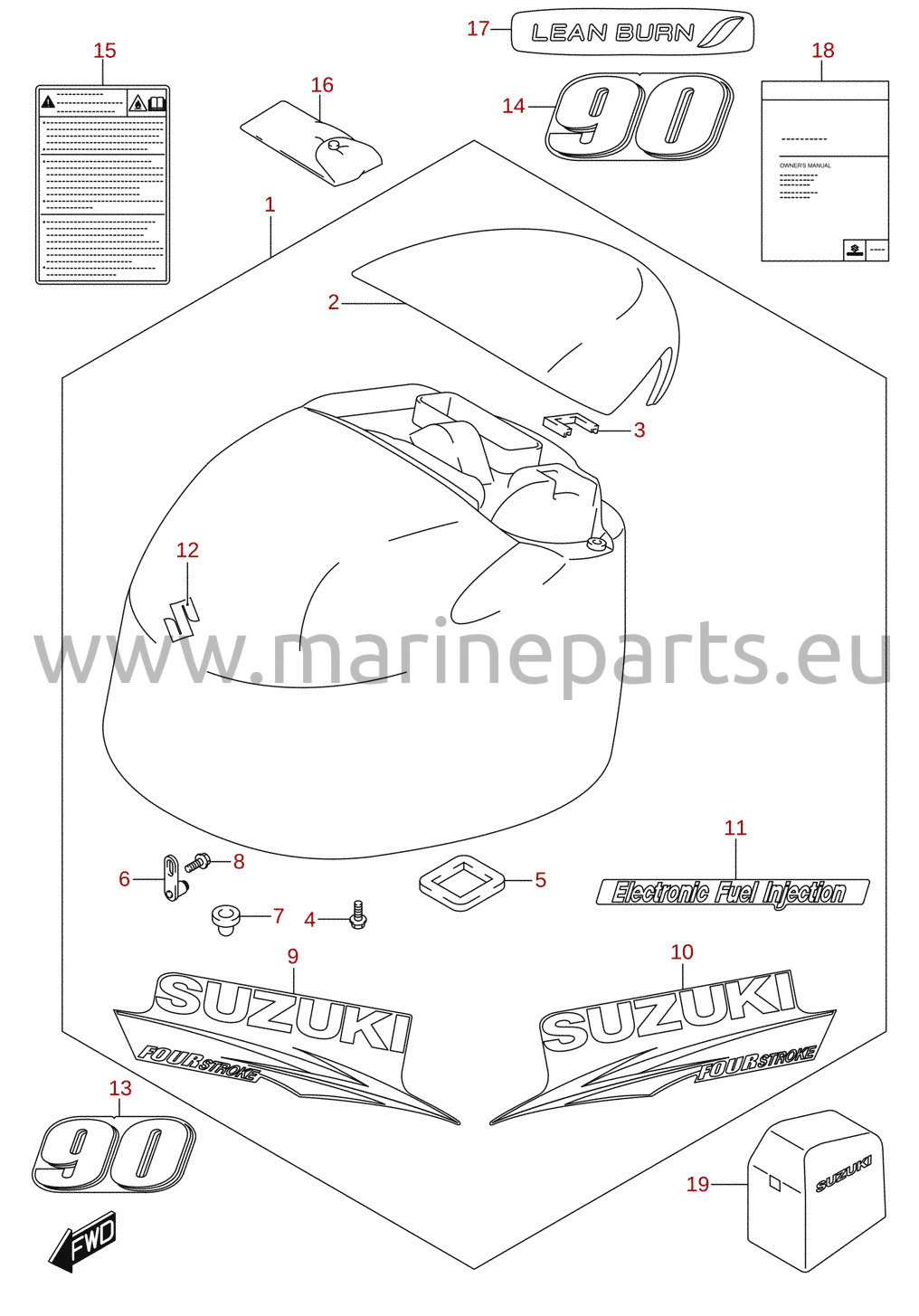

Motordæksel (DF90A)

Referansenr. DF90A_E01_015 53

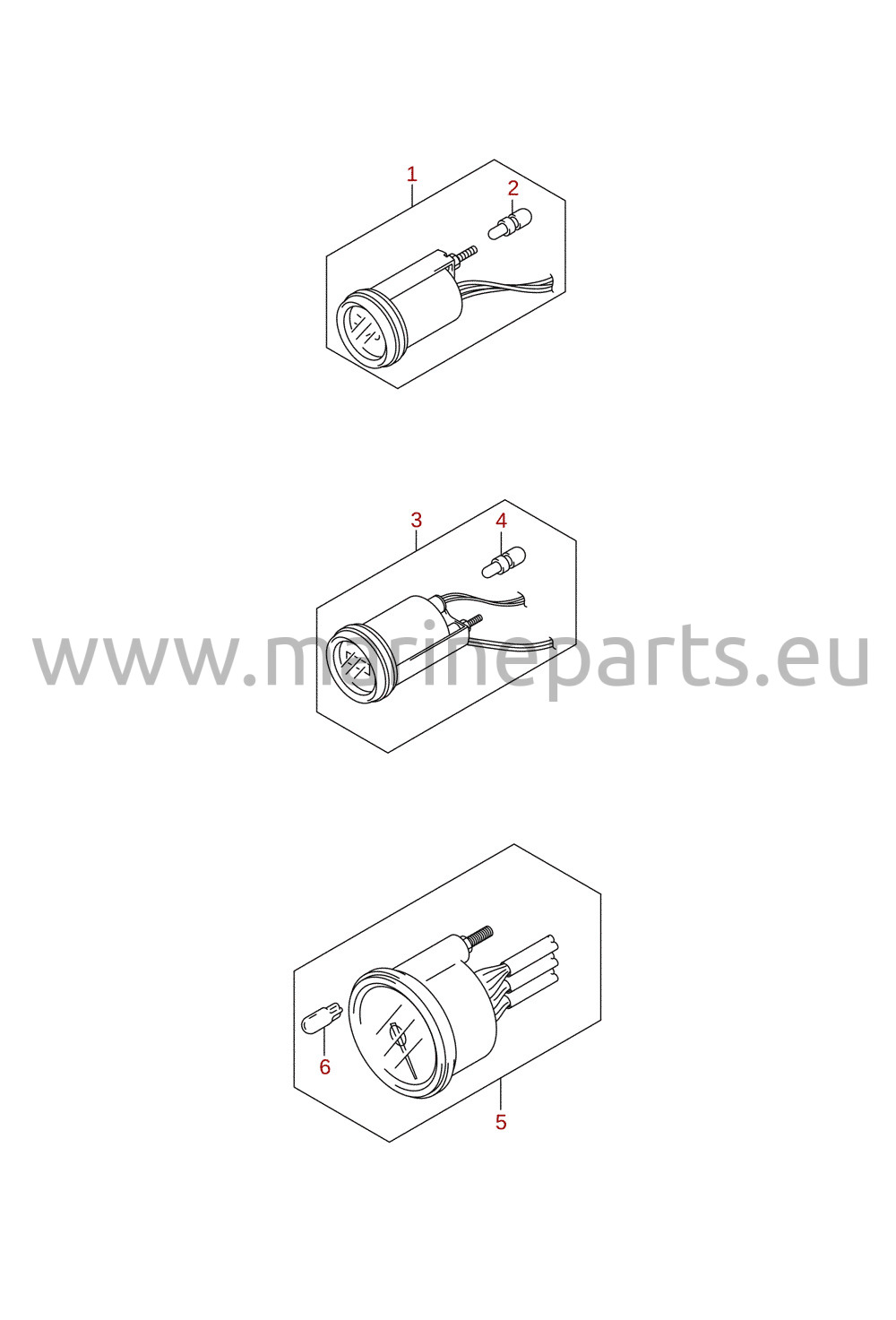

Instrument (DF70A, DF80A, DF90A)

Referansenr. DF90A_E01_015 60

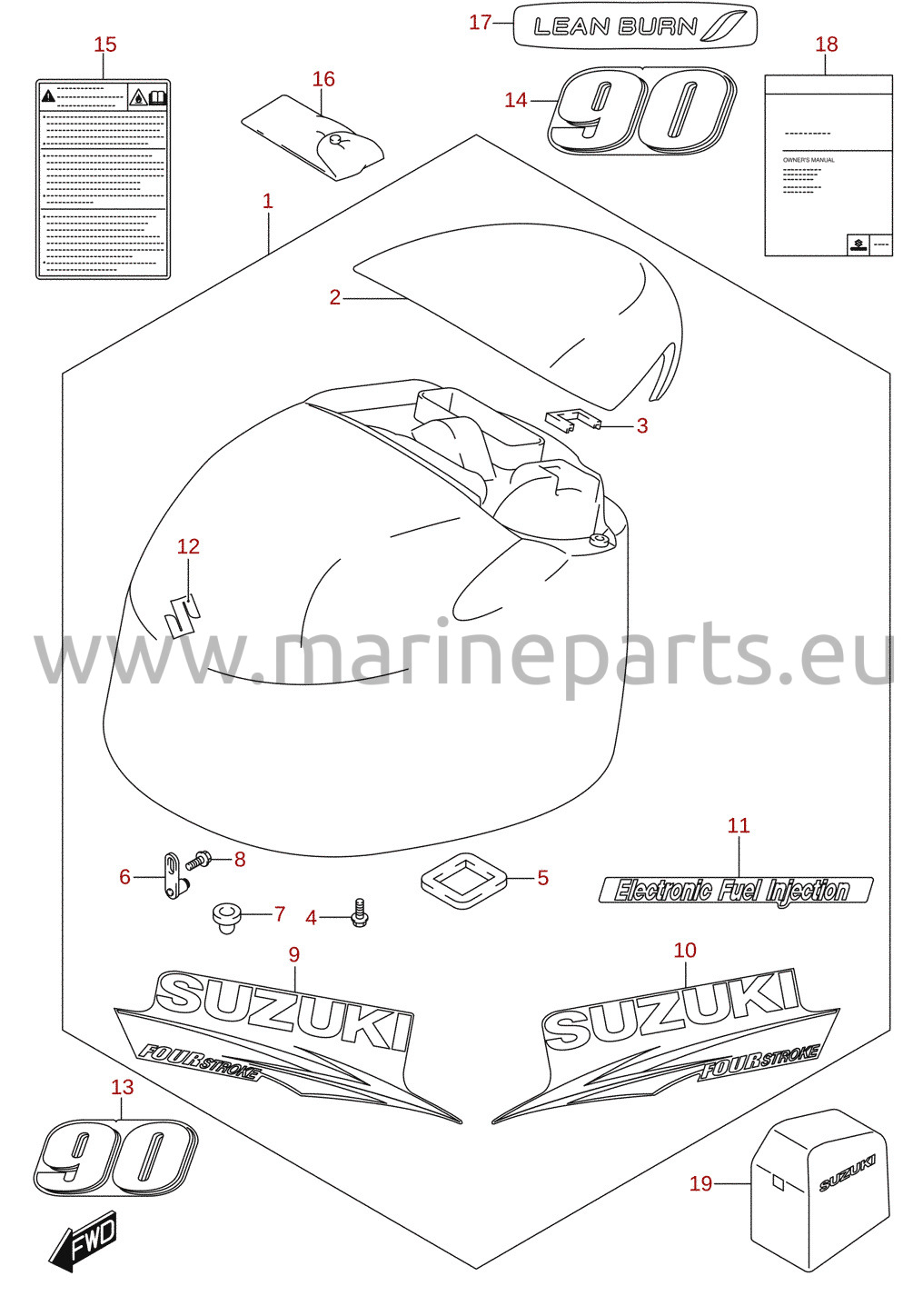

Motordæksel (DF90ATH)

Referansenr. DF90A_E01_015 54

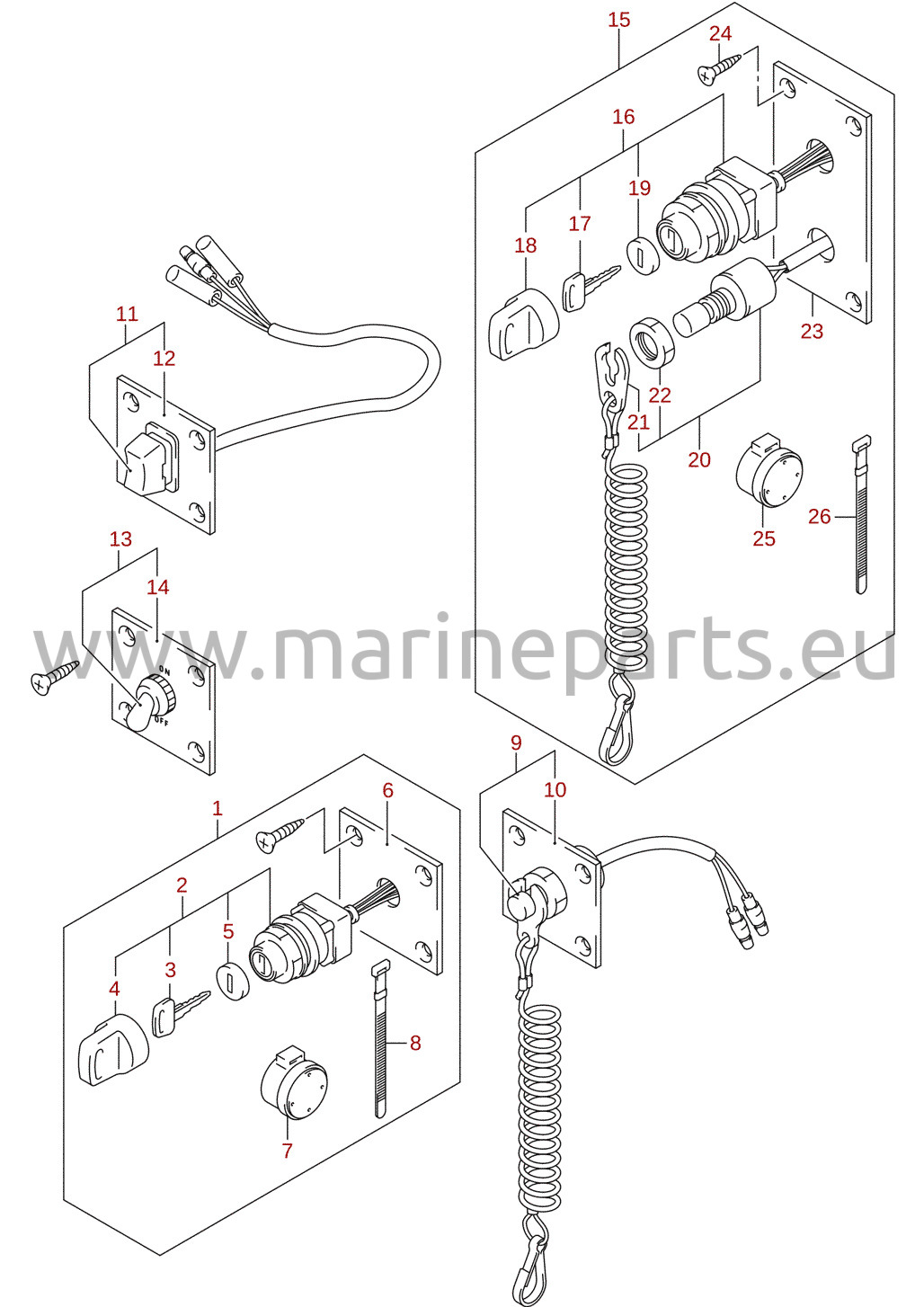

Kontakt (DF70A, DF80A, DF90A) (ekstraudstyr)

Referansenr. DF90A_E01_015 69

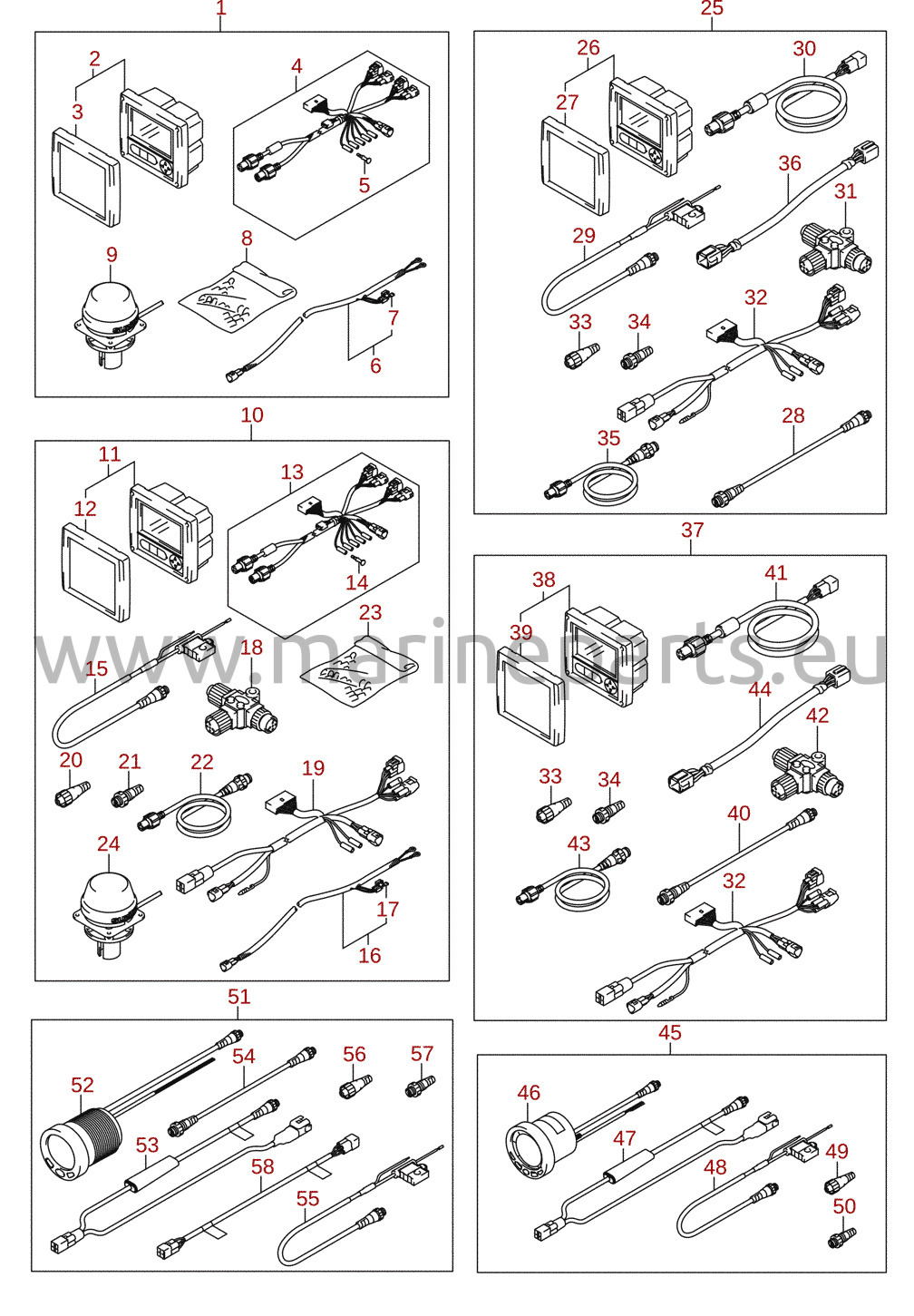

Instrument (2) (ekstraudstyr)

Referansenr. DF90A_E01_015 63

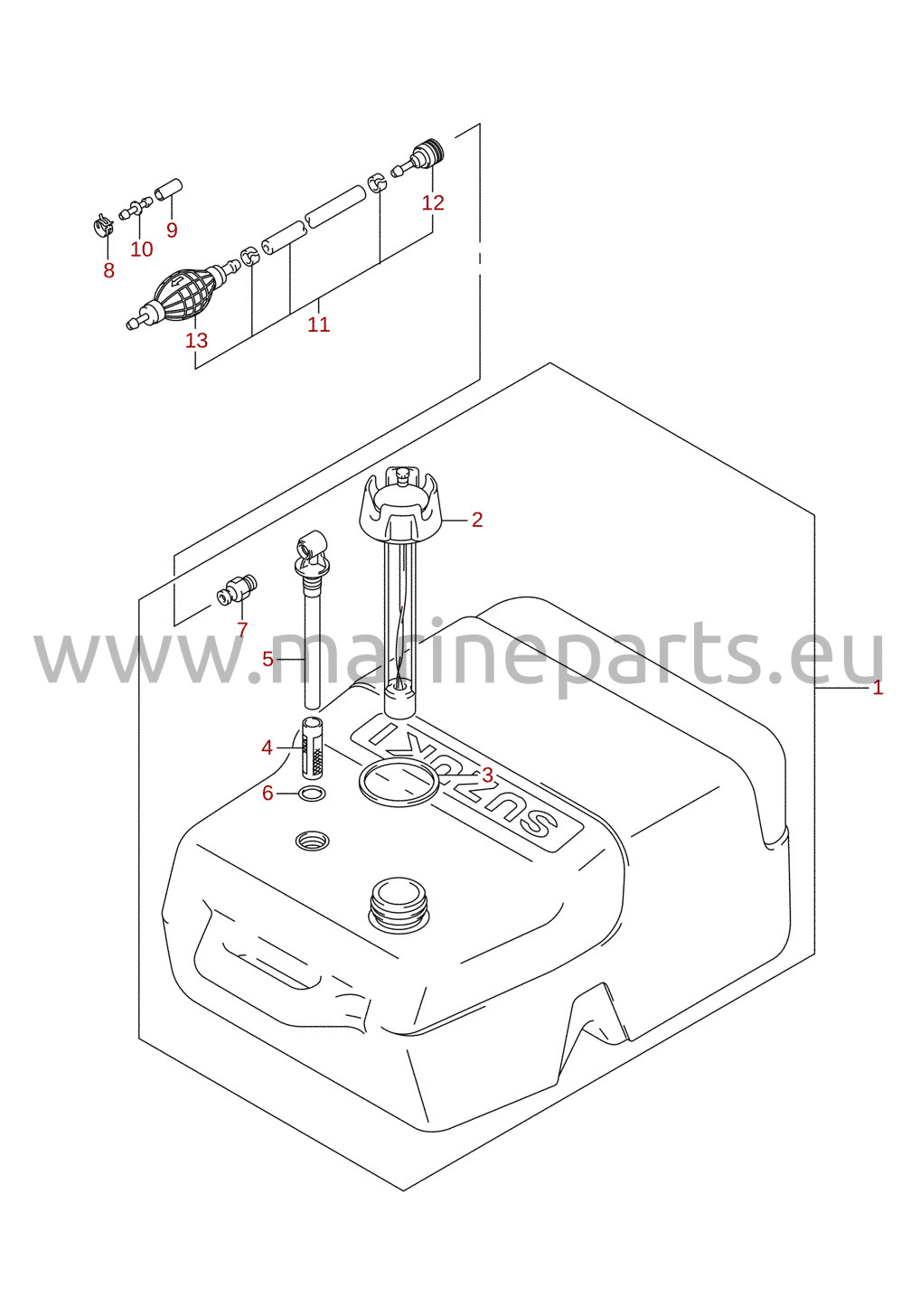

Brændstoftank

Referansenr. DF90A_E01_015 55

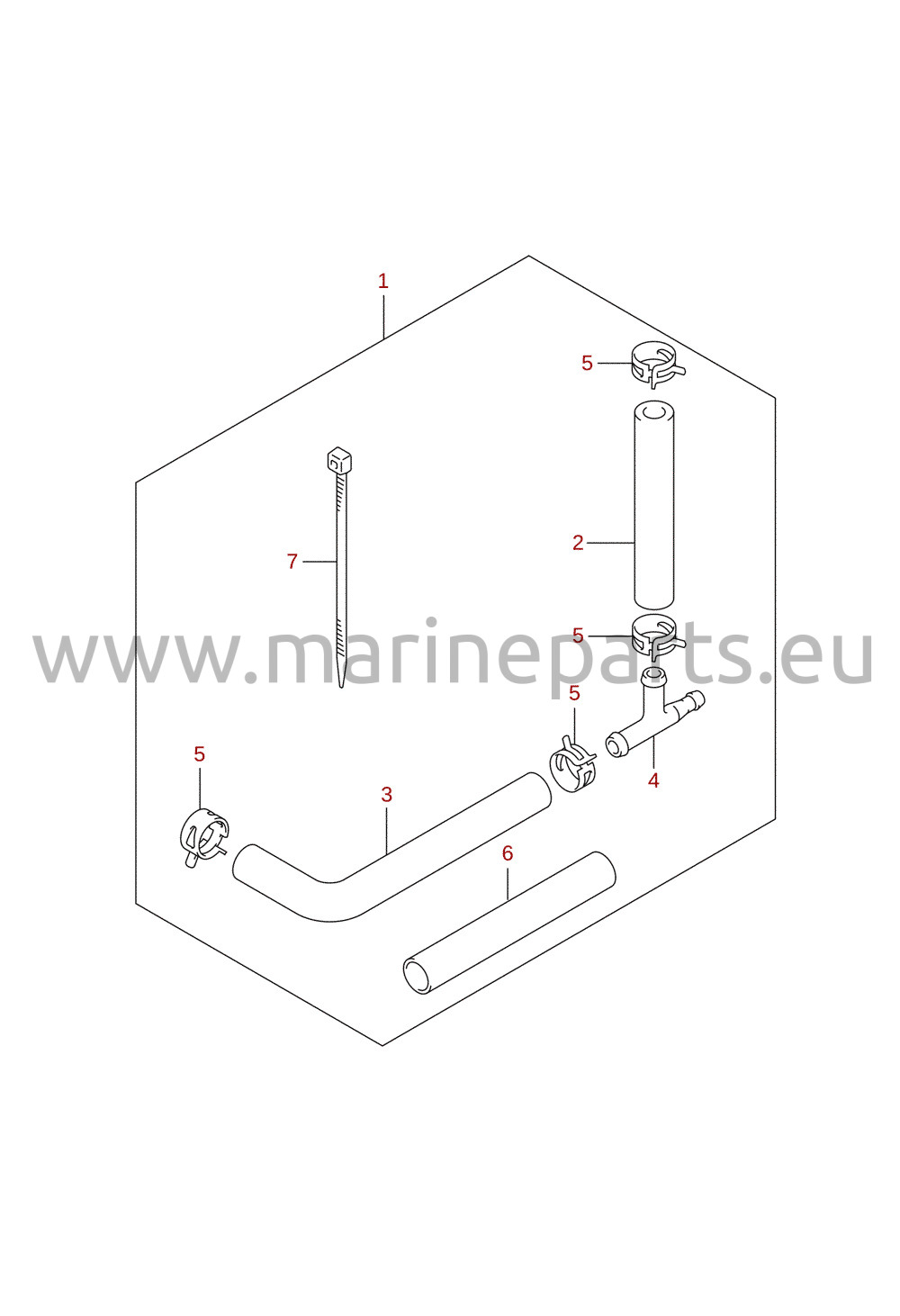

Delsæt til vandtryksmåler (ekstraudstyr)

Referansenr. DF90A_E01_015 64

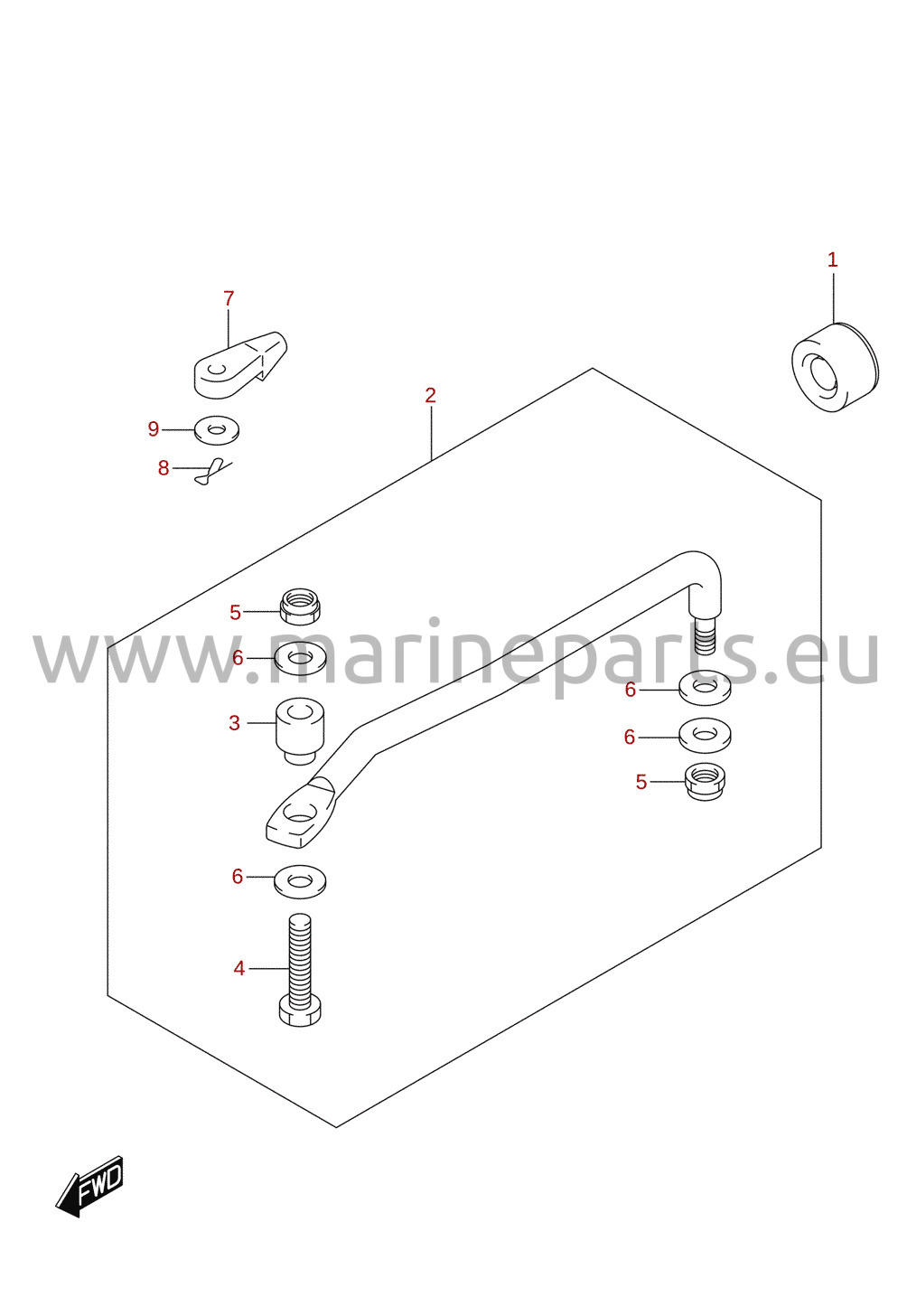

Styrestang (DF70A, DF80A, DF90A)

Referansenr. DF90A_E01_015 56

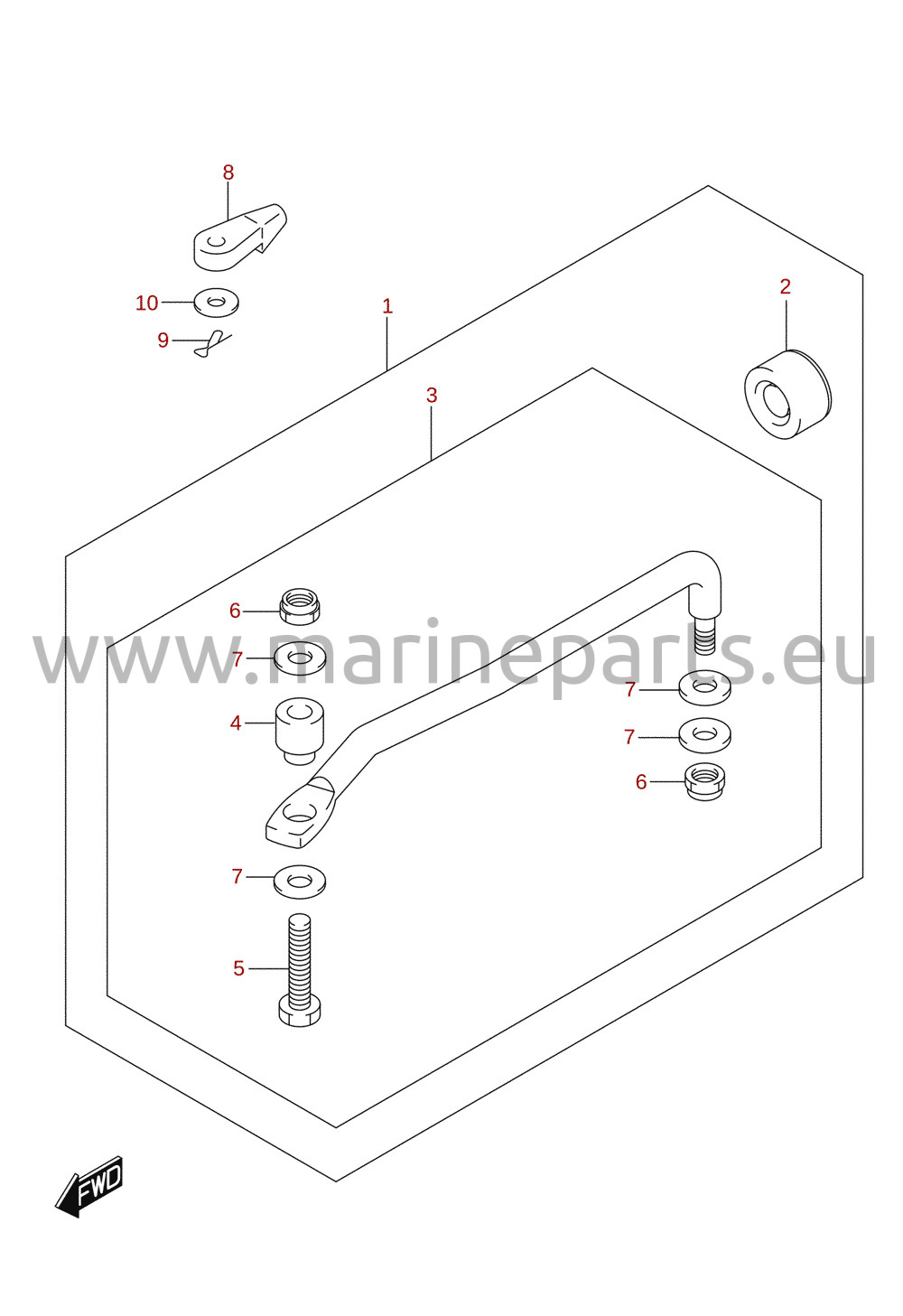

Styrestang (DF70ATH)

Referansenr. DF90A_E01_015 57

Styrestang (DF90ATH)

Referansenr. DF90A_E01_015 58

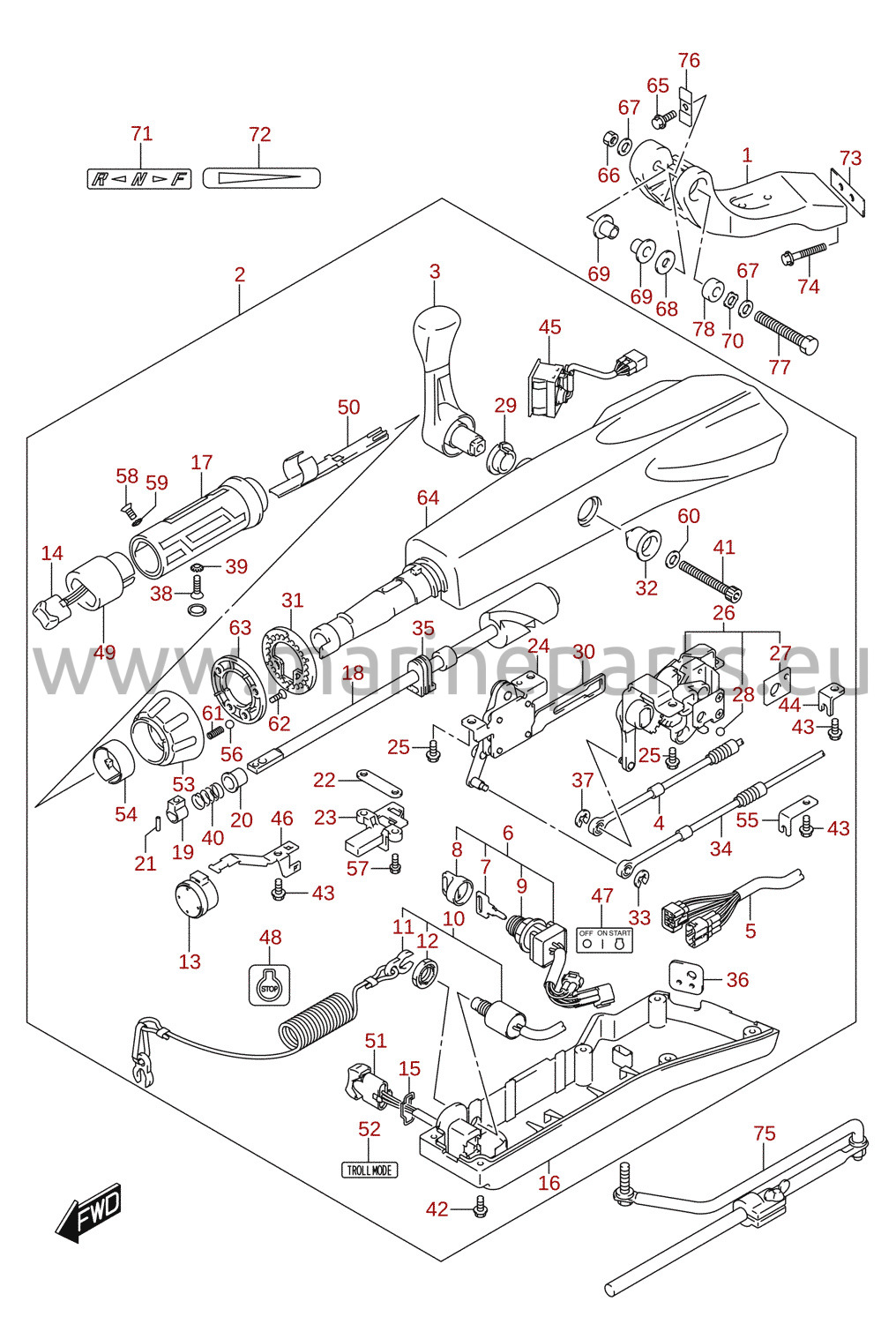

Rorpind (DF70ATH, DF90ATH)

Referansenr. DF90A_E01_015 59

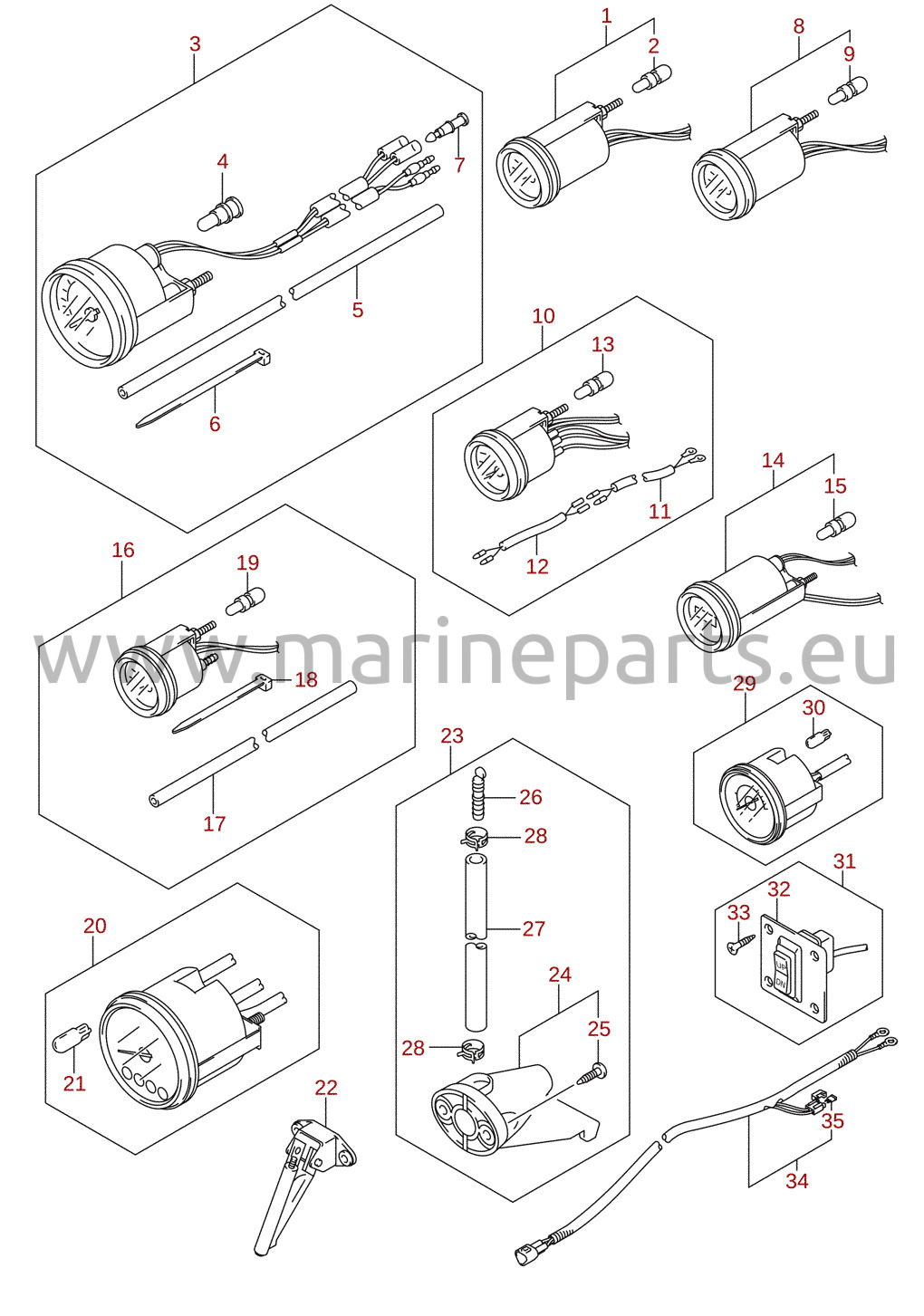

Instrument (1) (DF70A, DF80A, DF90A) (ekstraudstyr)

Referansenr. DF90A_E01_015 61

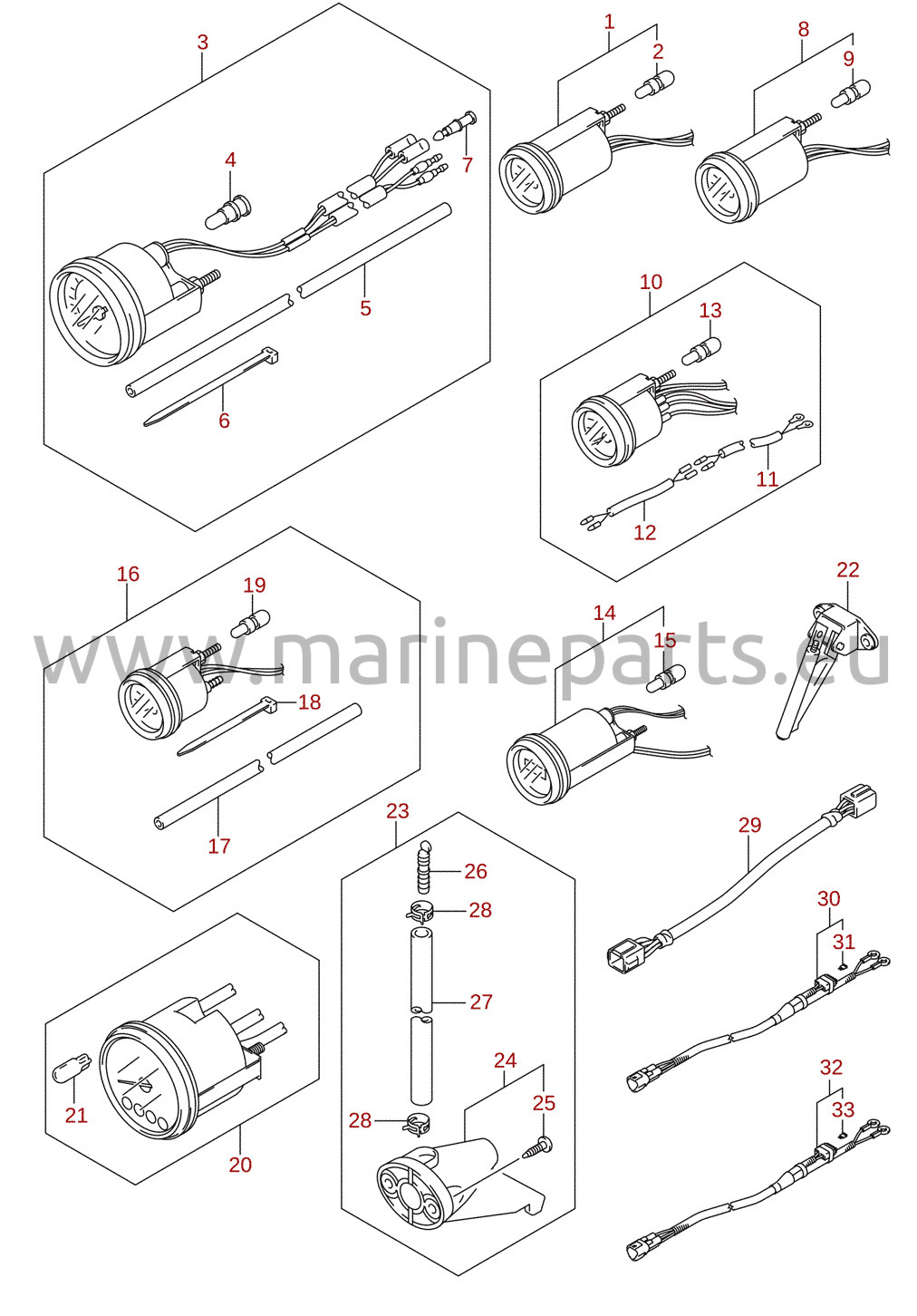

Instrument (1) (DF70ATH, DF90ATH) (ekstraudstyr)

Referansenr. DF90A_E01_015 62

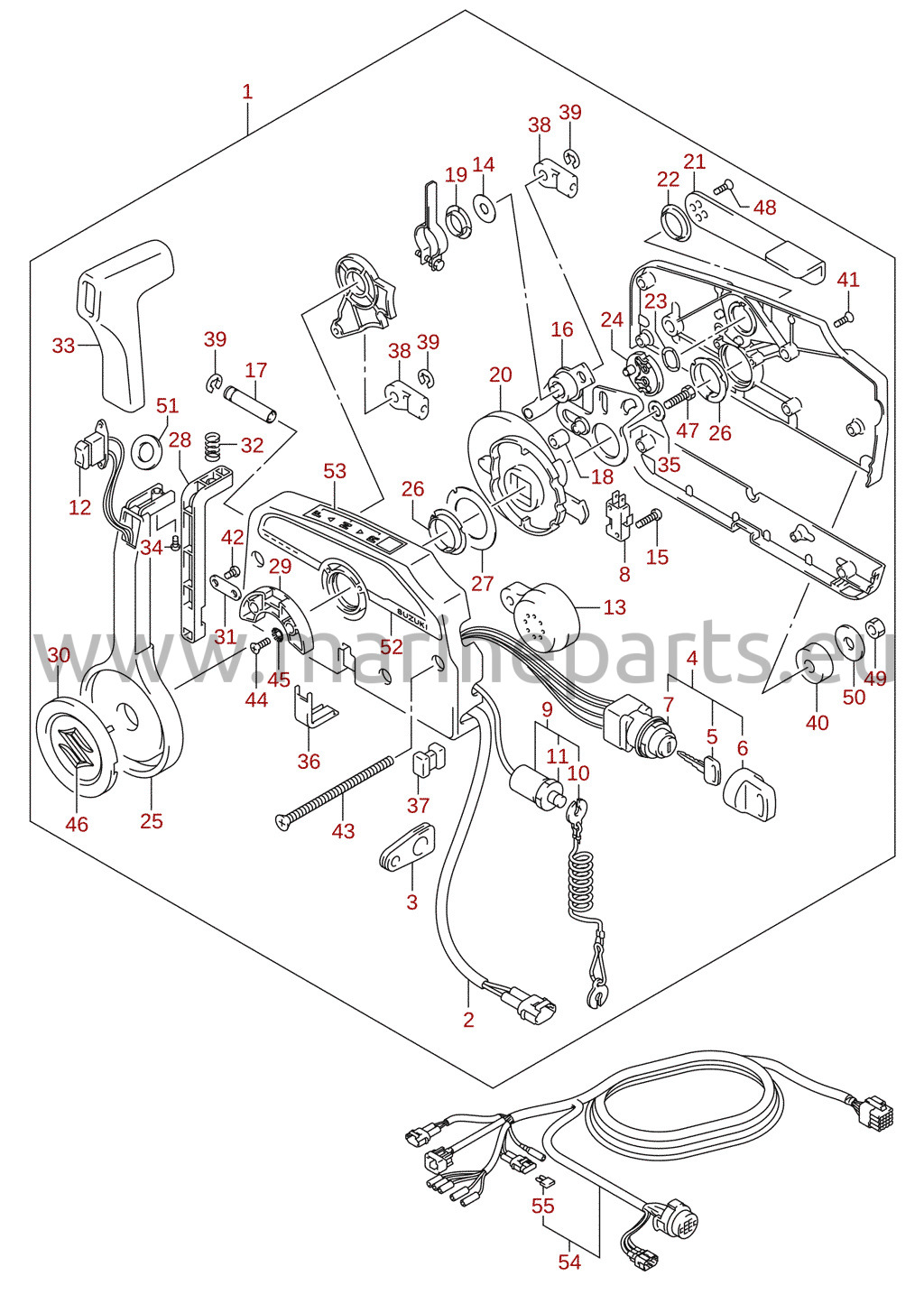

Fjernbetjening (DF70A, DF80A, DF90A) (ekstraudstyr)

Referansenr. DF90A_E01_015 65

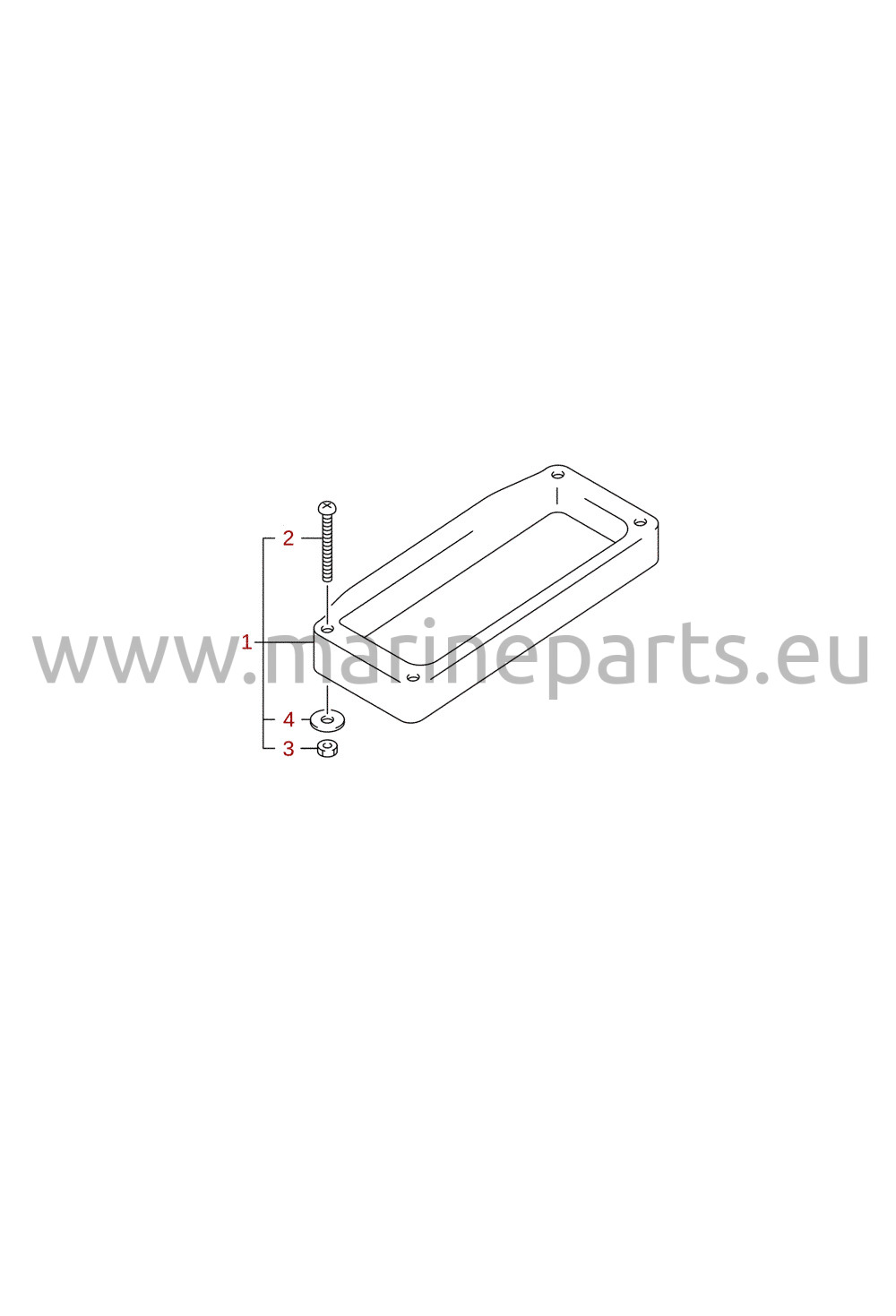

Afstandsstykke til fjernbetjening (DF70ATH, DF90ATH) (ekstraudstyr)

Referansenr. DF90A_E01_015 66

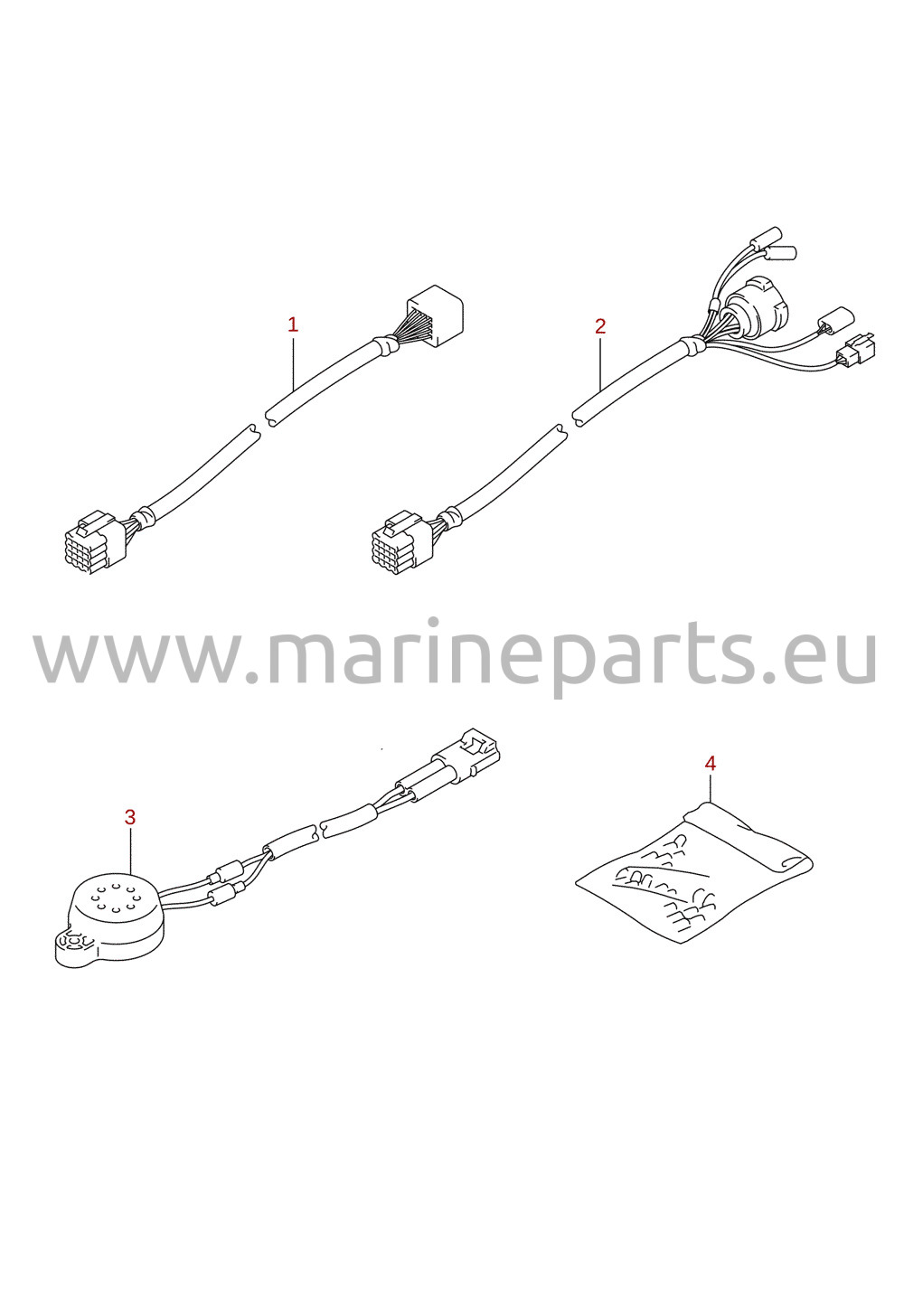

Ledningsnet (DF70A, DF80A, DF90A) (ekstraudstyr)

Referansenr. DF90A_E01_015 67

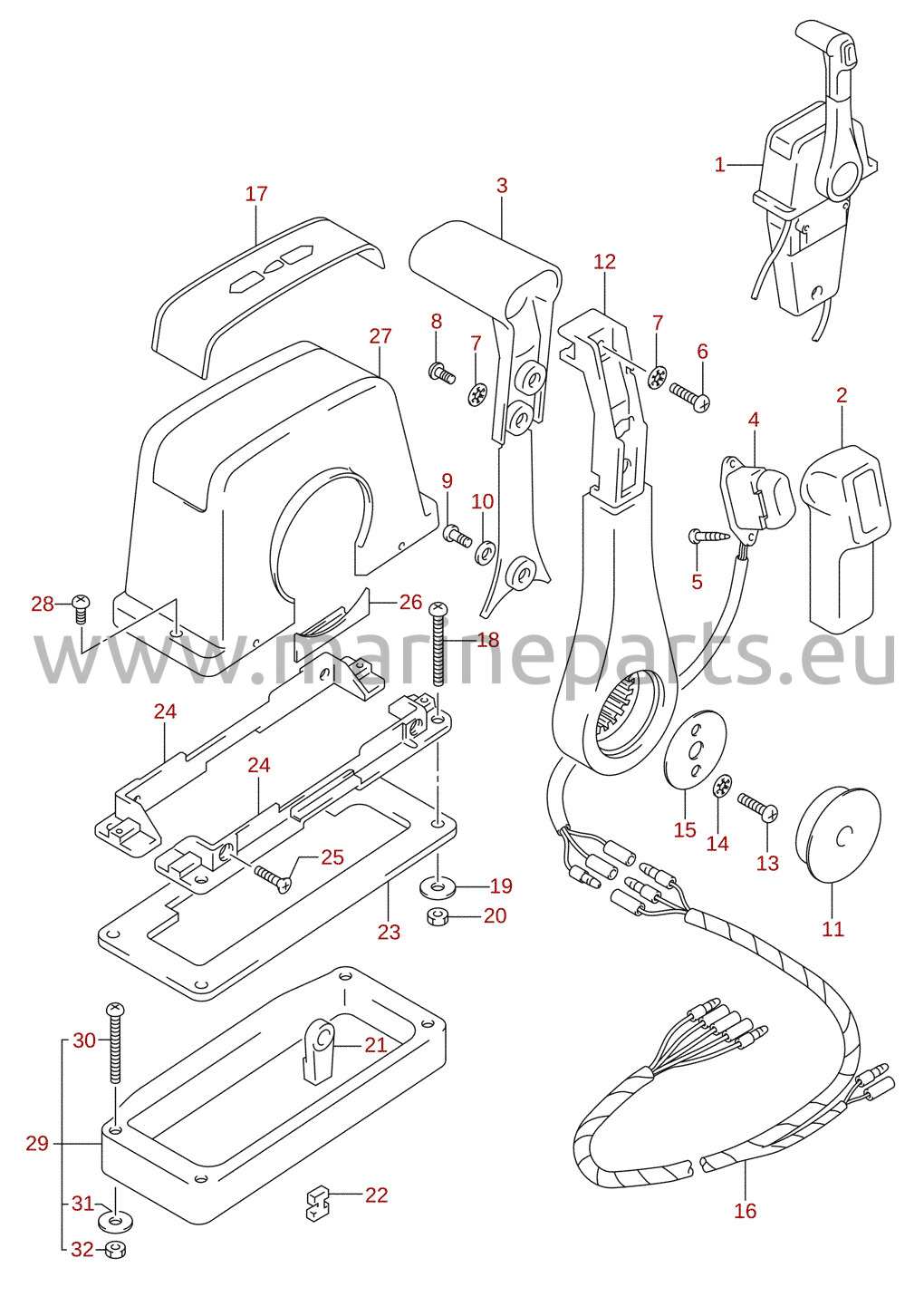

Fjernbetjening, enkelt (1) (DF70A, DF80A, DF90A) (ekstraudstyr)

Referansenr. DF90A_E01_015 70

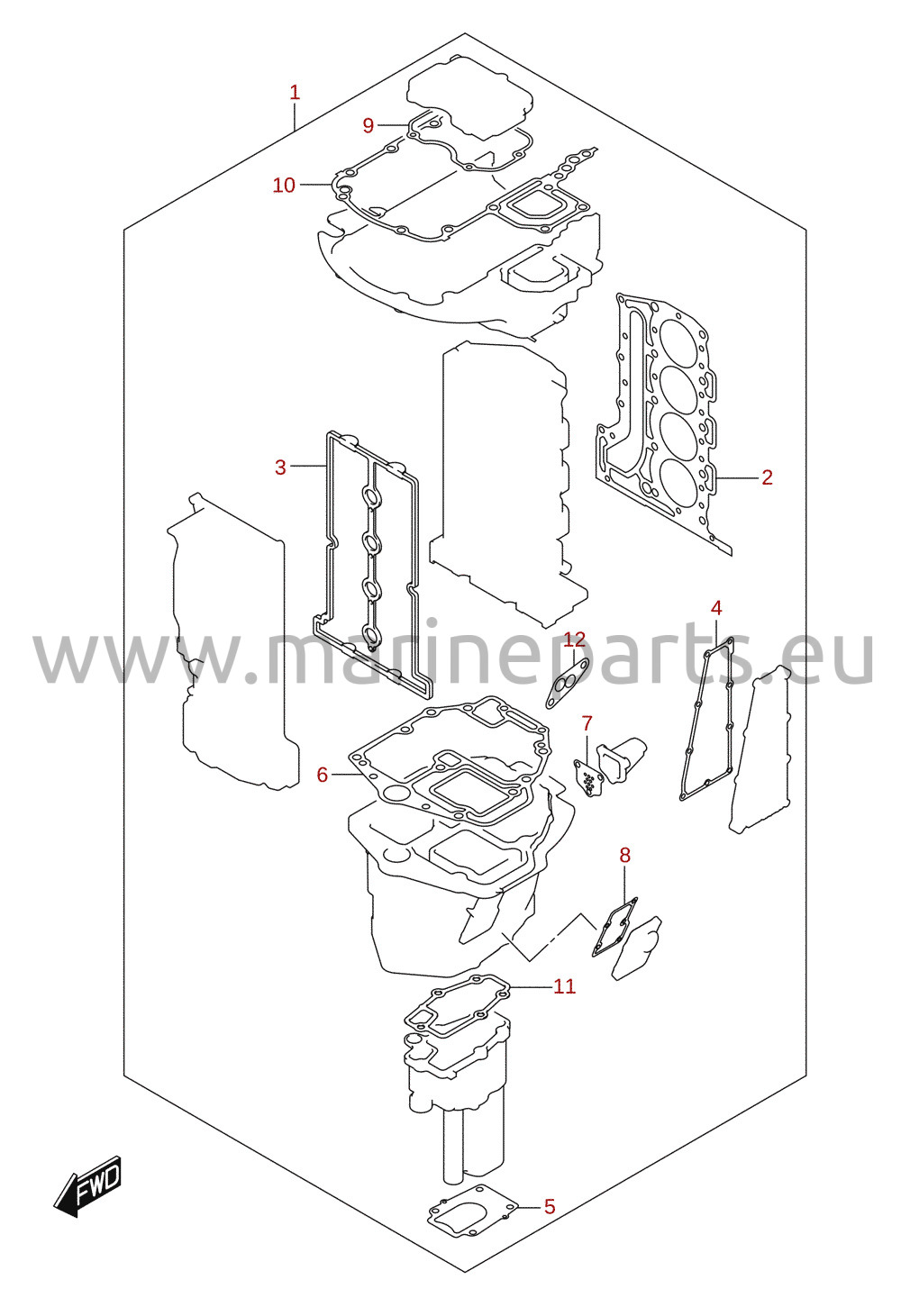

Pakningssæt (ekstraudstyr)

Referansenr. DF90A_E01_015 73

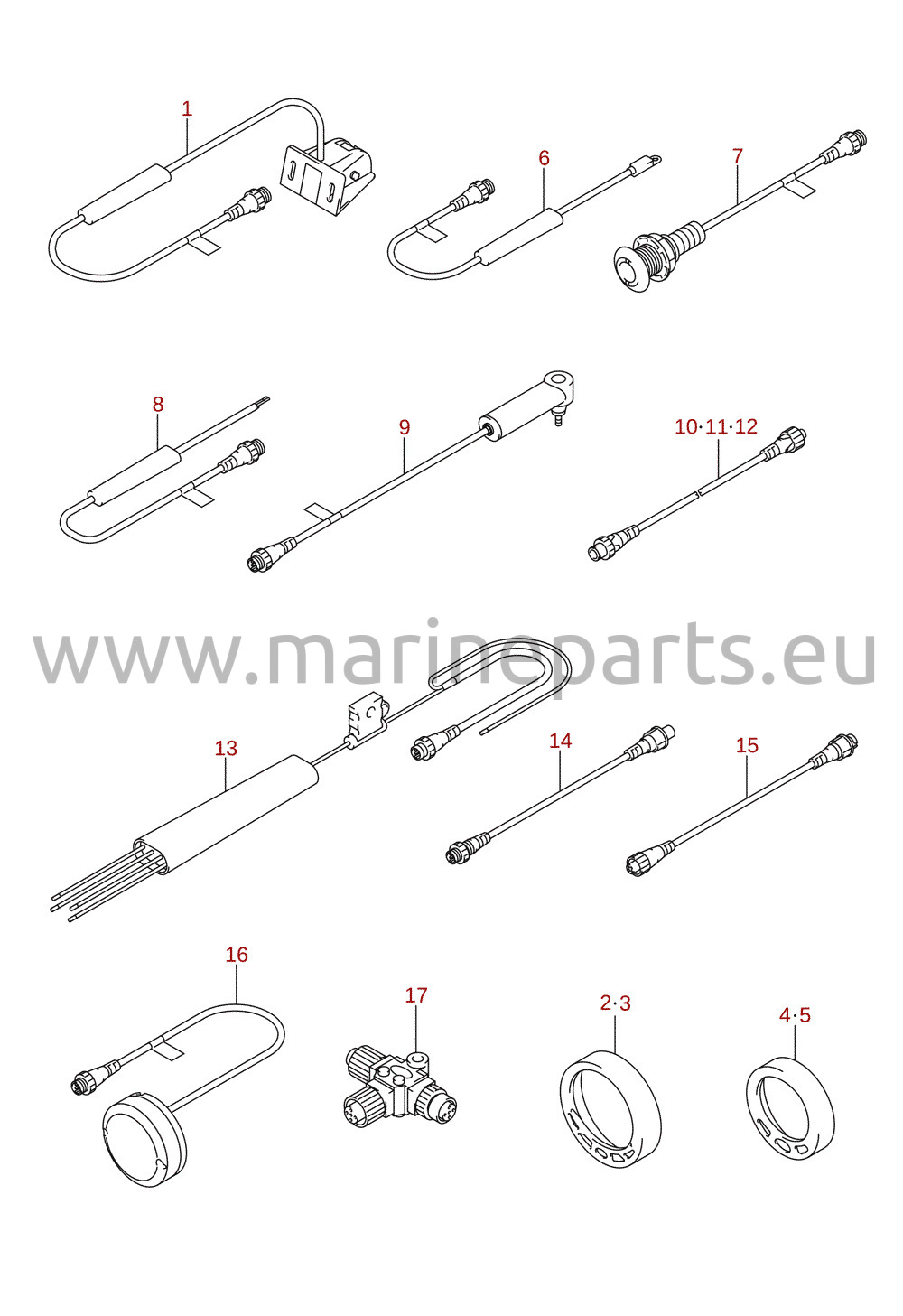

Lowrance-instrument (ekstraudstyr)

Referansenr. DF90A_E01_015 74
