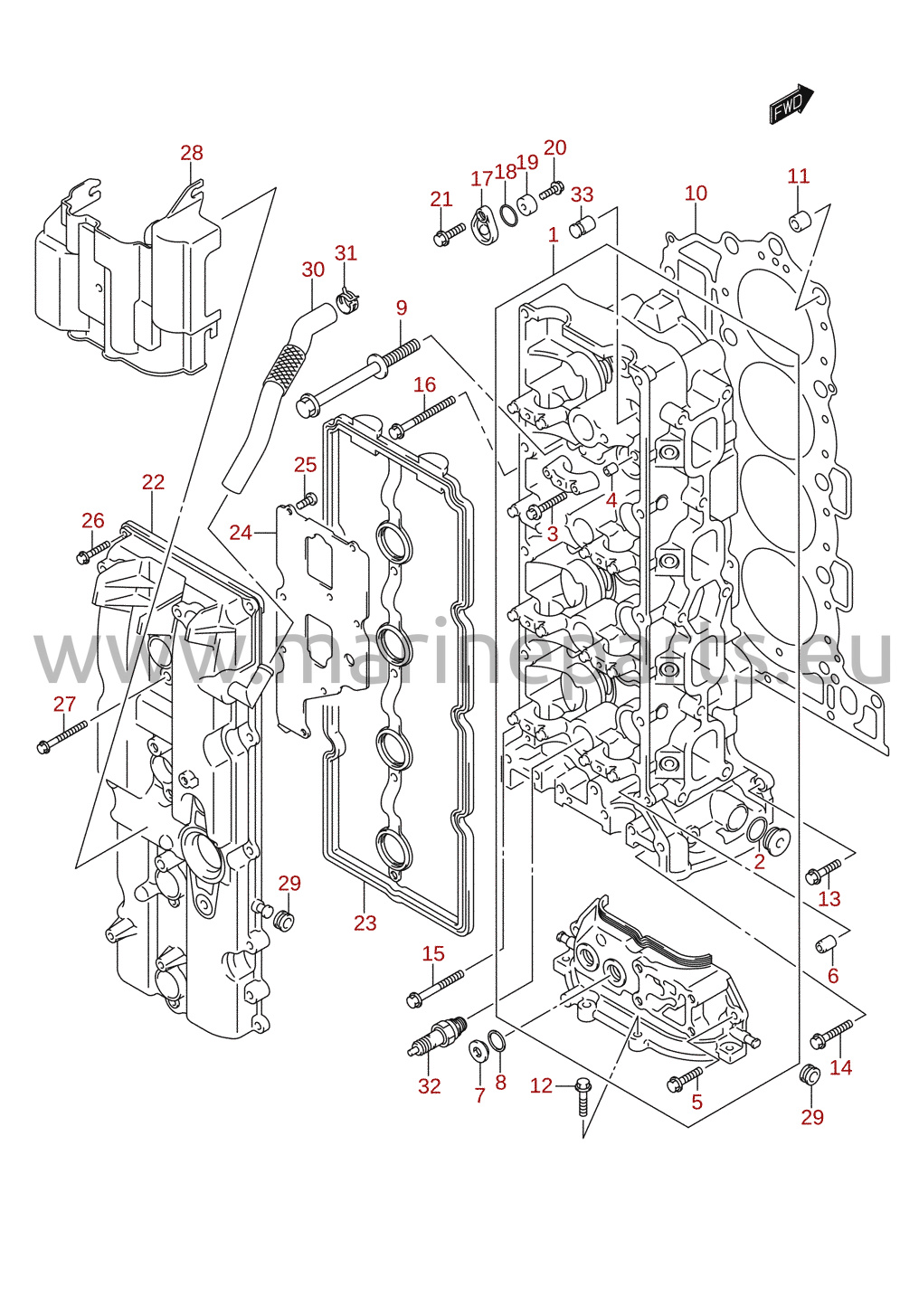

Sprængskitser for Suzuki DF150T, DF175T (E01) 2014 [DF175_E01_014]
1
2
3
Læs mere
Læs mindre
Parts Pilot
Topstykke (DF150)
Referencenr. DF175_E01_014 0
Topstykke (DF175)
Referencenr. DF175_E01_014 1

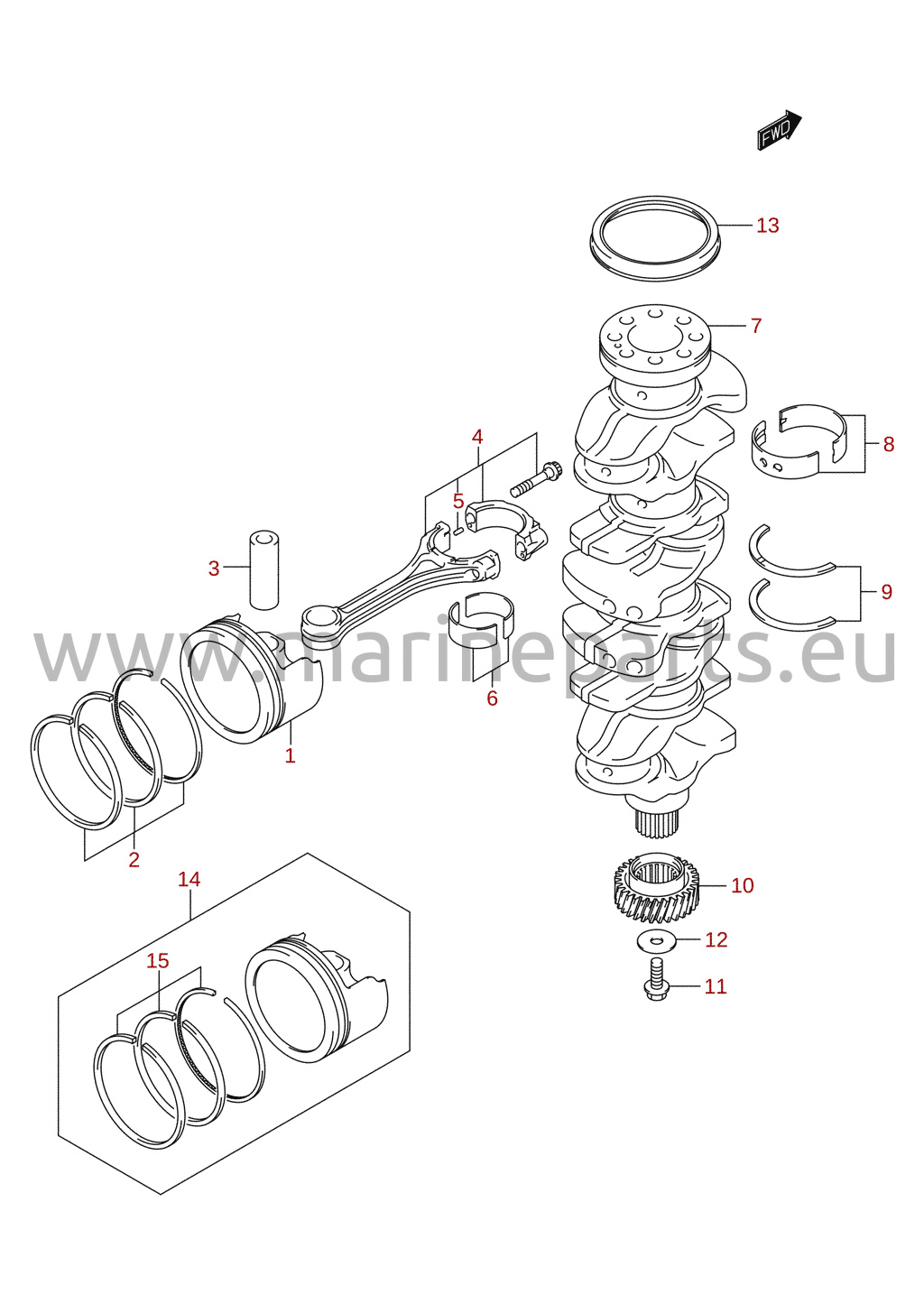

Krumtapaksel
Referencenr. DF175_E01_014 3

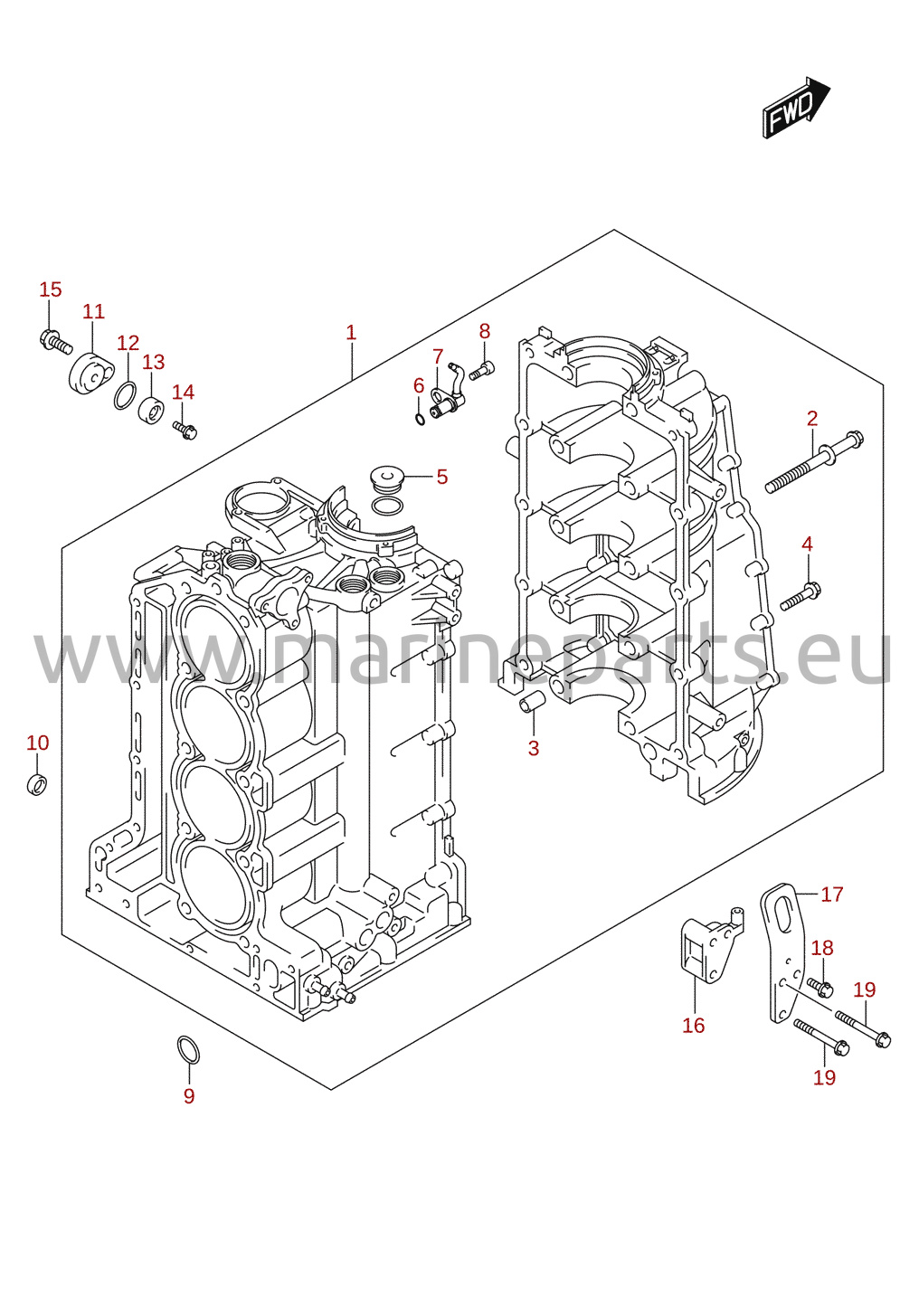

Motorblok
Referencenr. DF175_E01_014 2

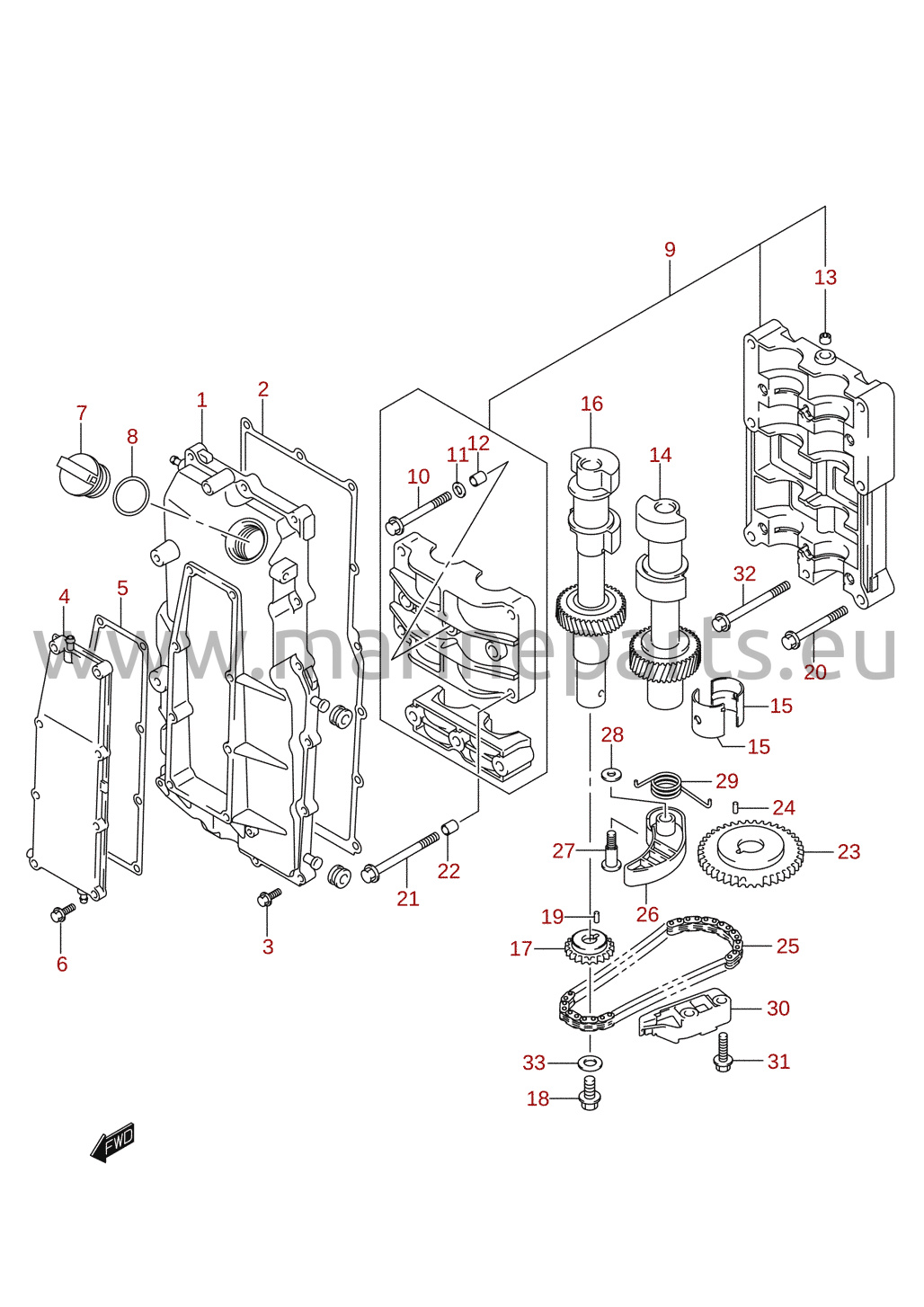

Balanceaksel
Referencenr. DF175_E01_014 4

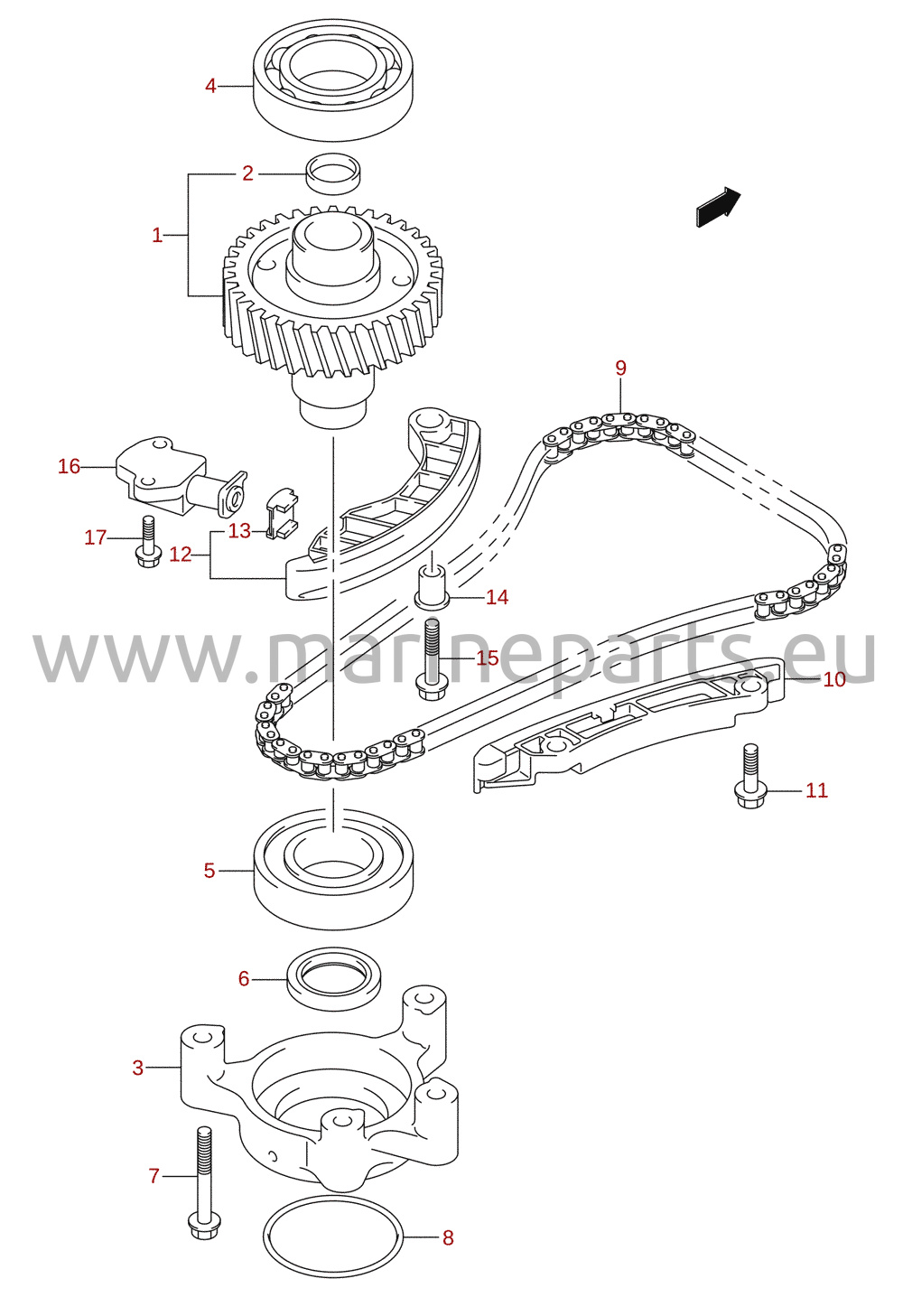

Knastakselkæde
Referencenr. DF175_E01_014 5

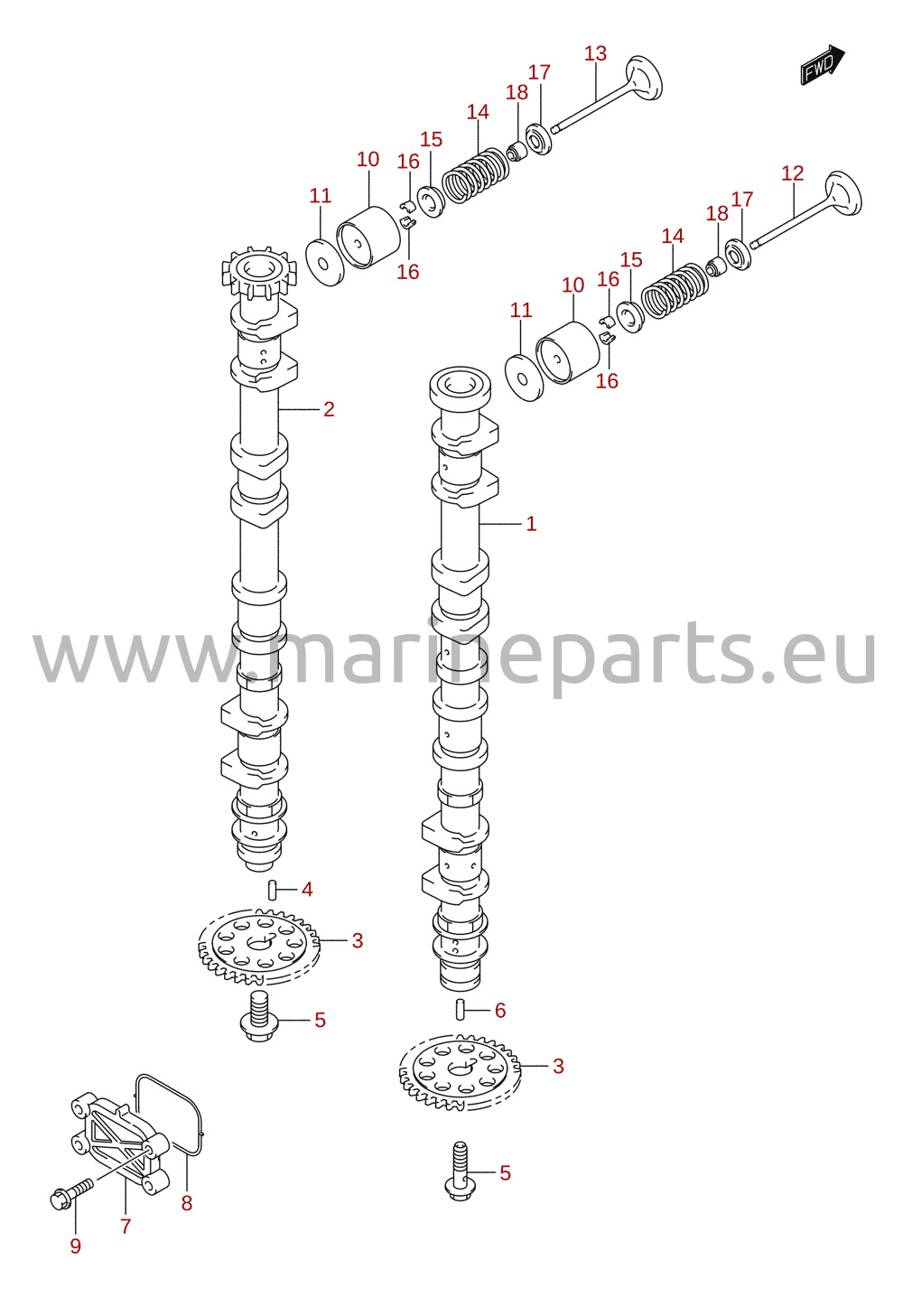

Knastaksel (DF150T, DF150Z)
Referencenr. DF175_E01_014 6
Knastaksel (DF150TG, DF150ZG)
Referencenr. DF175_E01_014 7

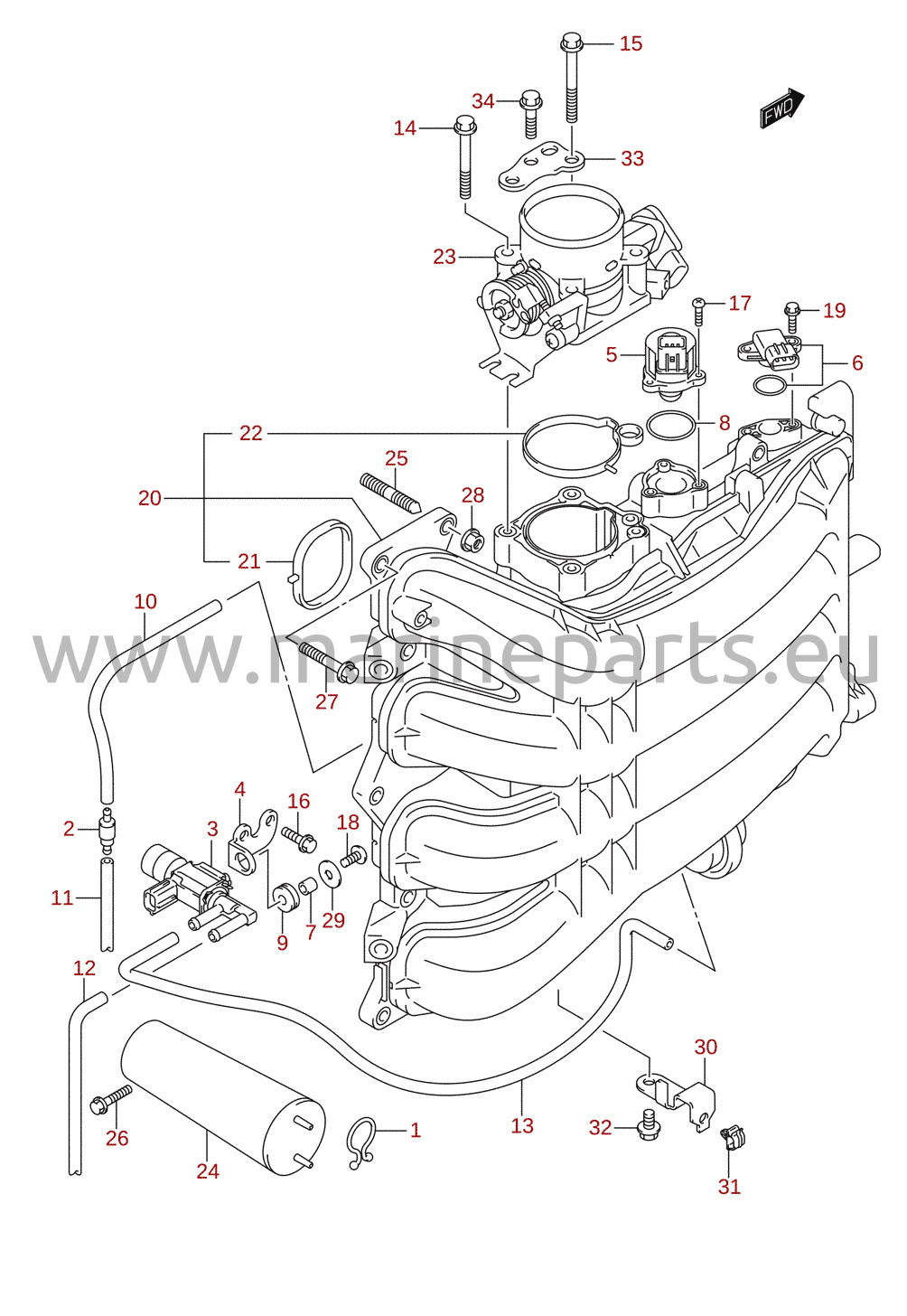

Indsugningsmanifold / gasspjældshus (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 10
Knastaksel (DF175T, DF175Z)
Referencenr. DF175_E01_014 8

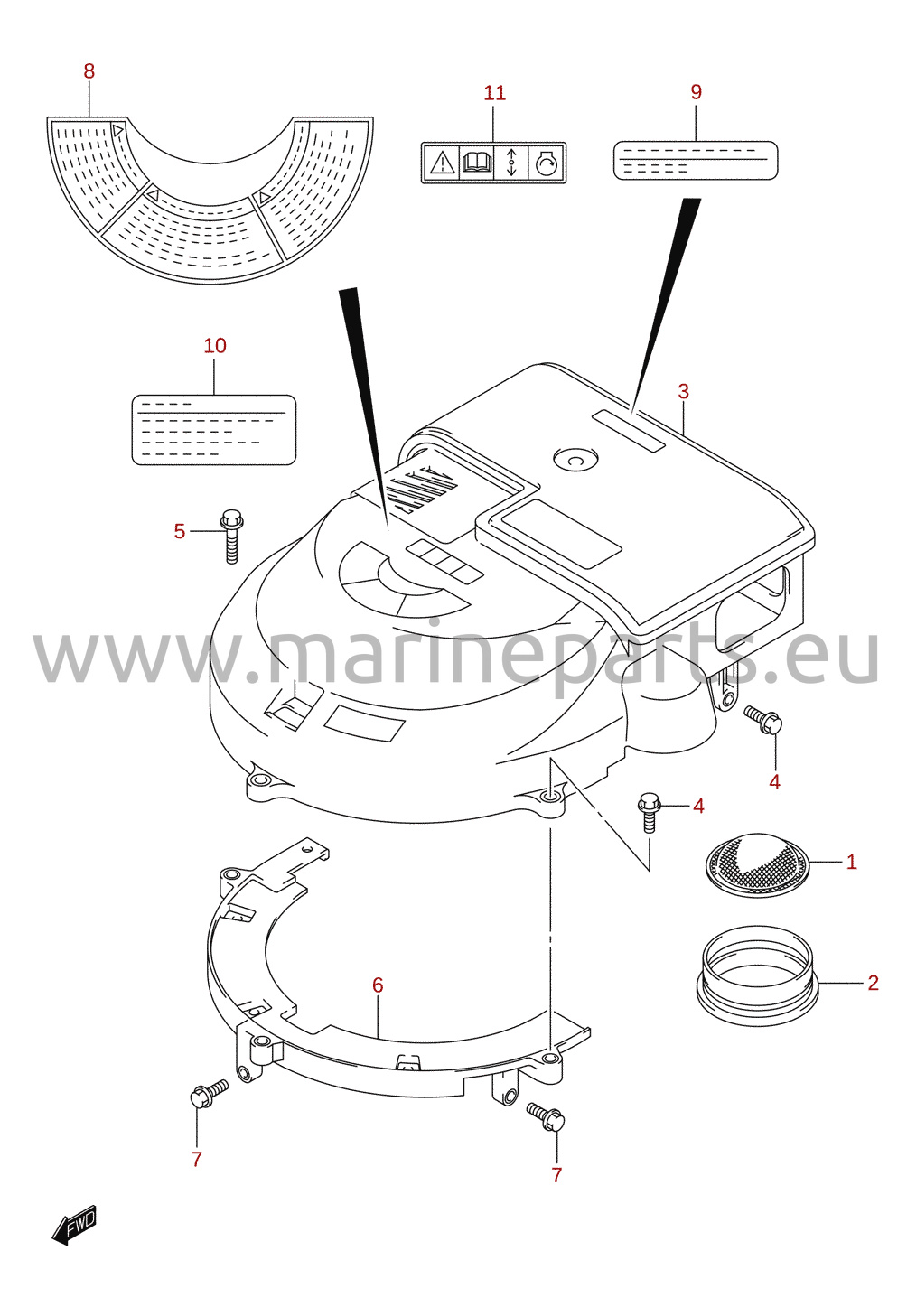

Lyddæmper / dæksel til startkrans (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 12

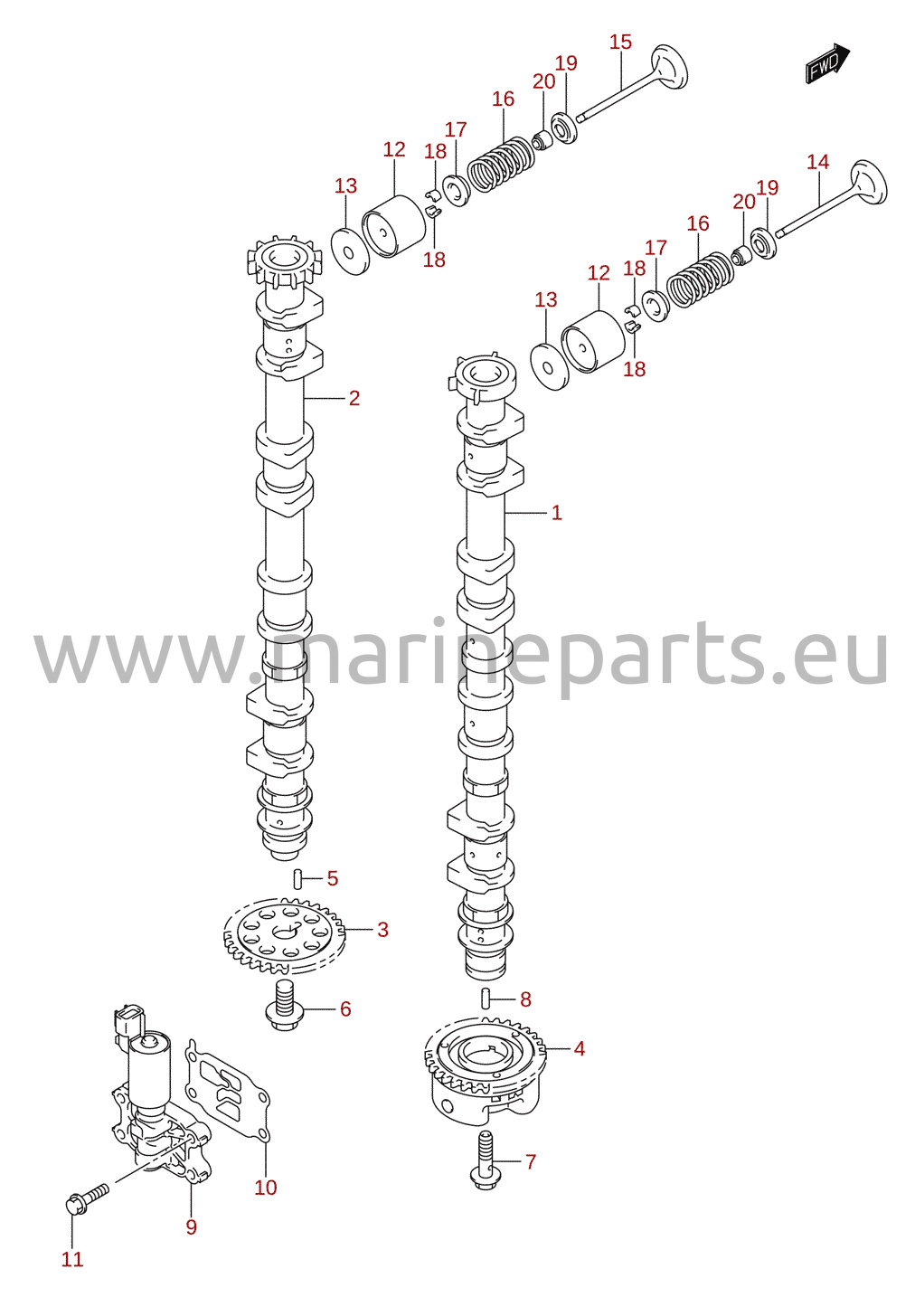

Knastaksel (DF175TG, DF175ZG)
Referencenr. DF175_E01_014 9

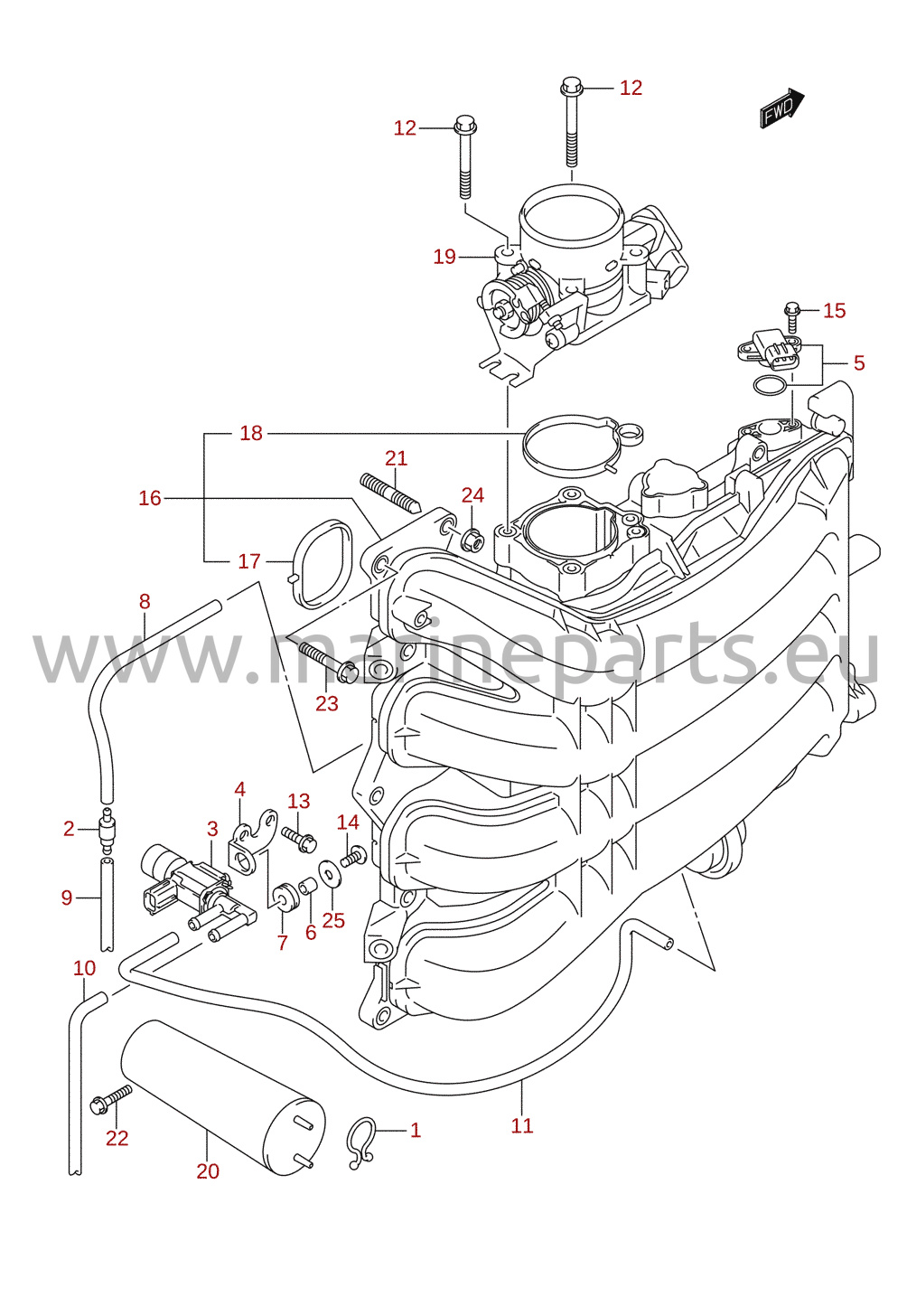

Indsugningsmanifold / gasspjældshus (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 11

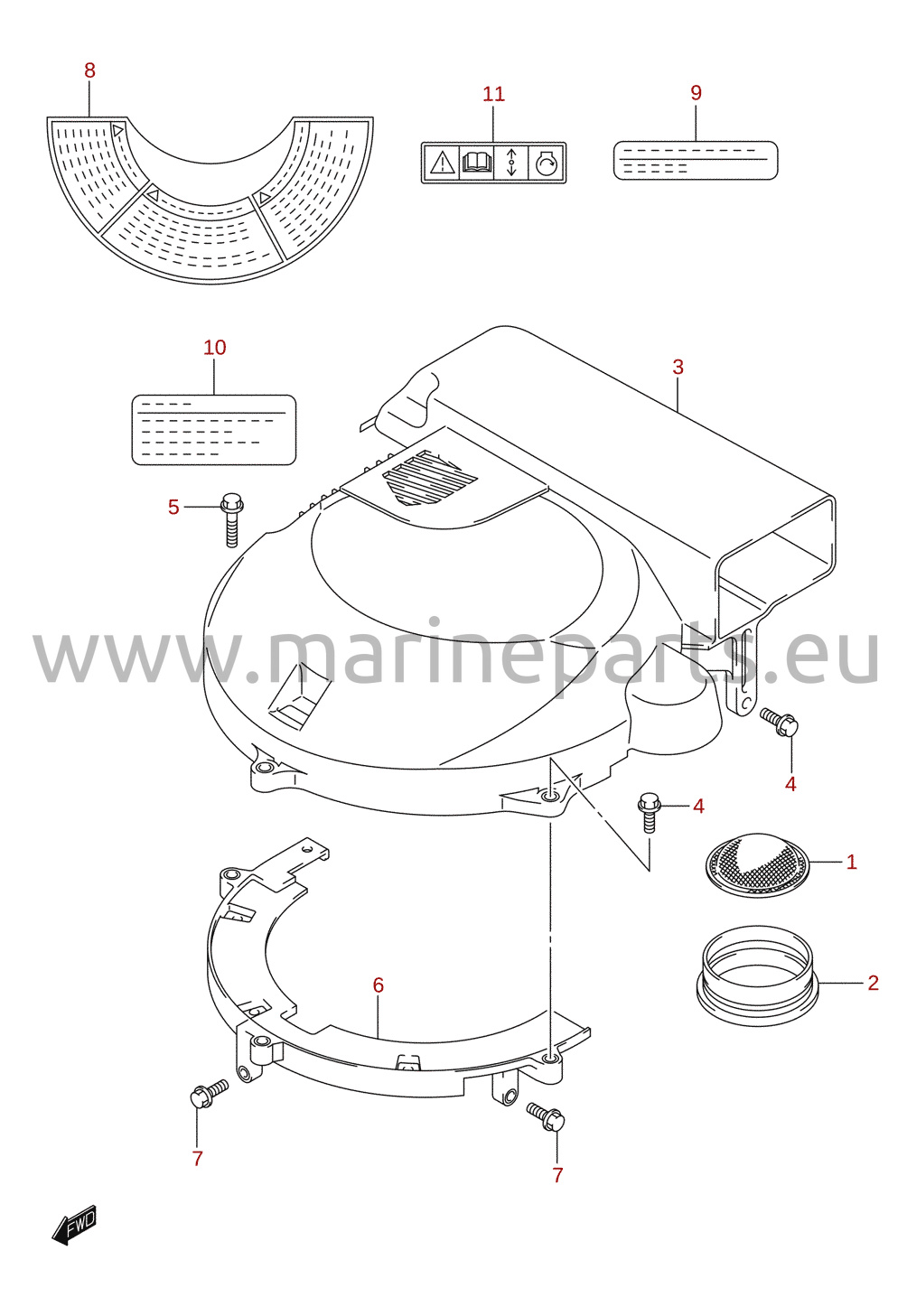

Lyddæmper / dæksel til startkrans (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 13

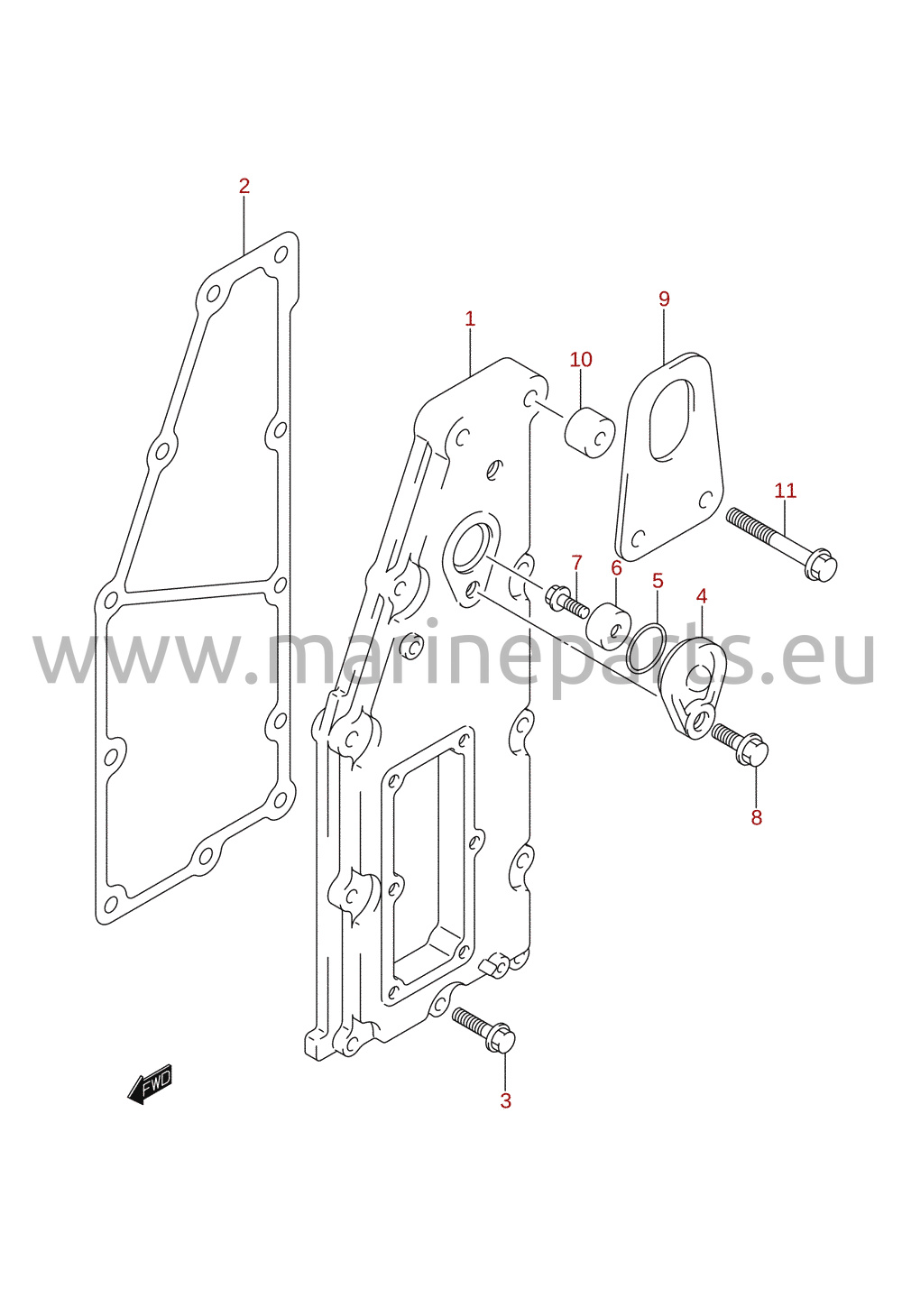

Udstødningsdæksel
Referencenr. DF175_E01_014 14

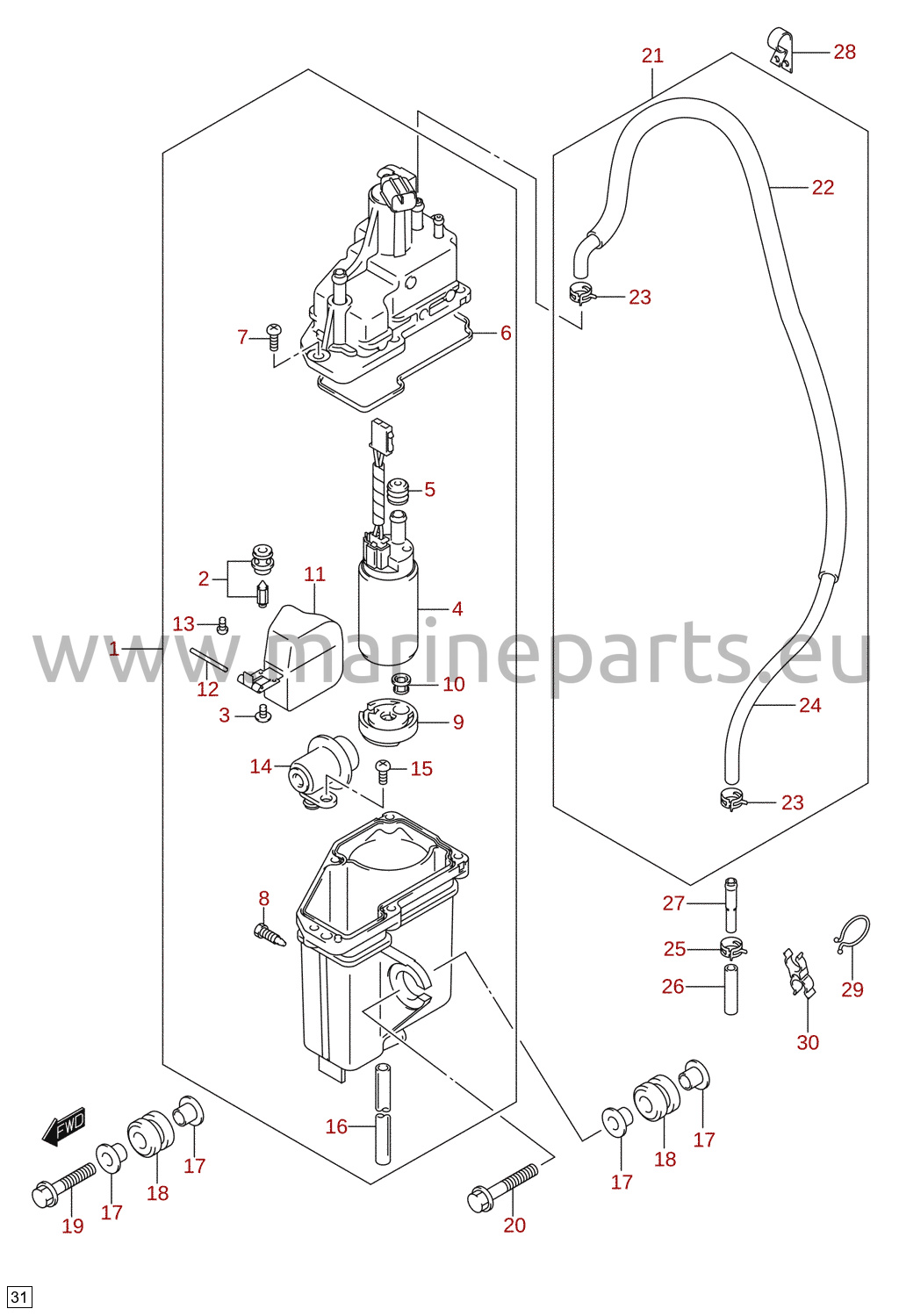

Brændstofdampudskiller
Referencenr. DF175_E01_014 15

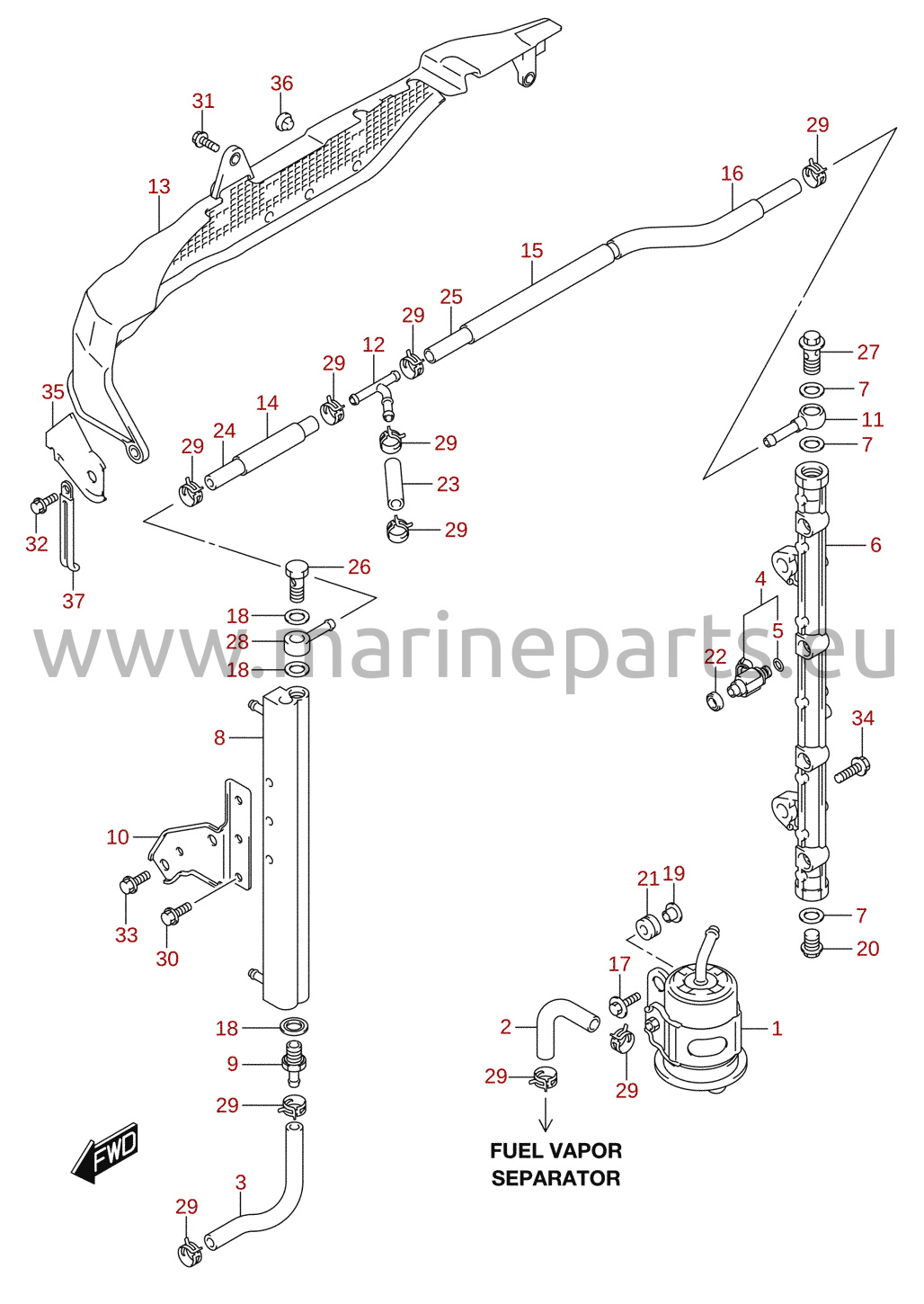

Brændstofindsprøjtningsventil (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 16

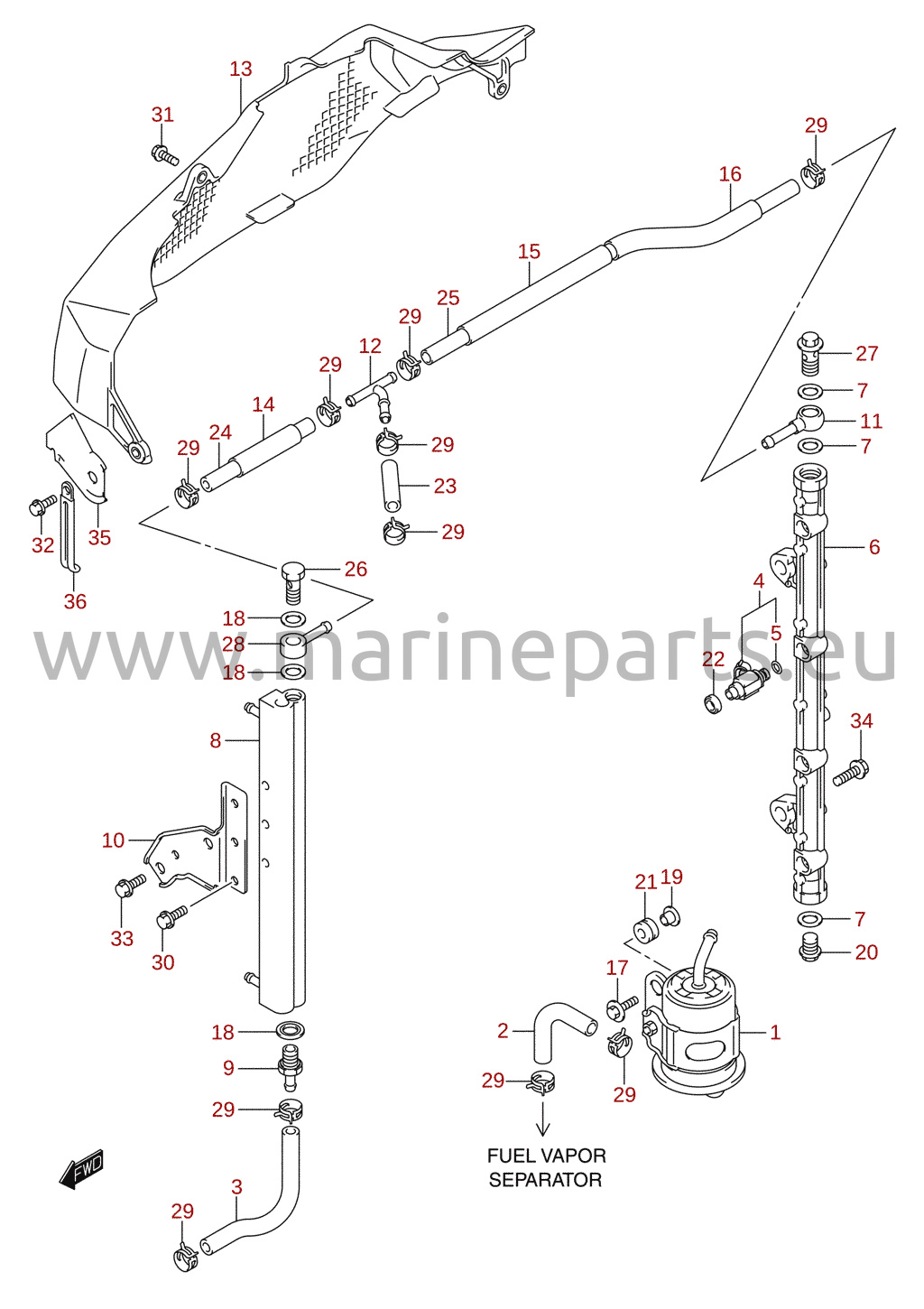

Brændstofindsprøjtningsventil (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 17

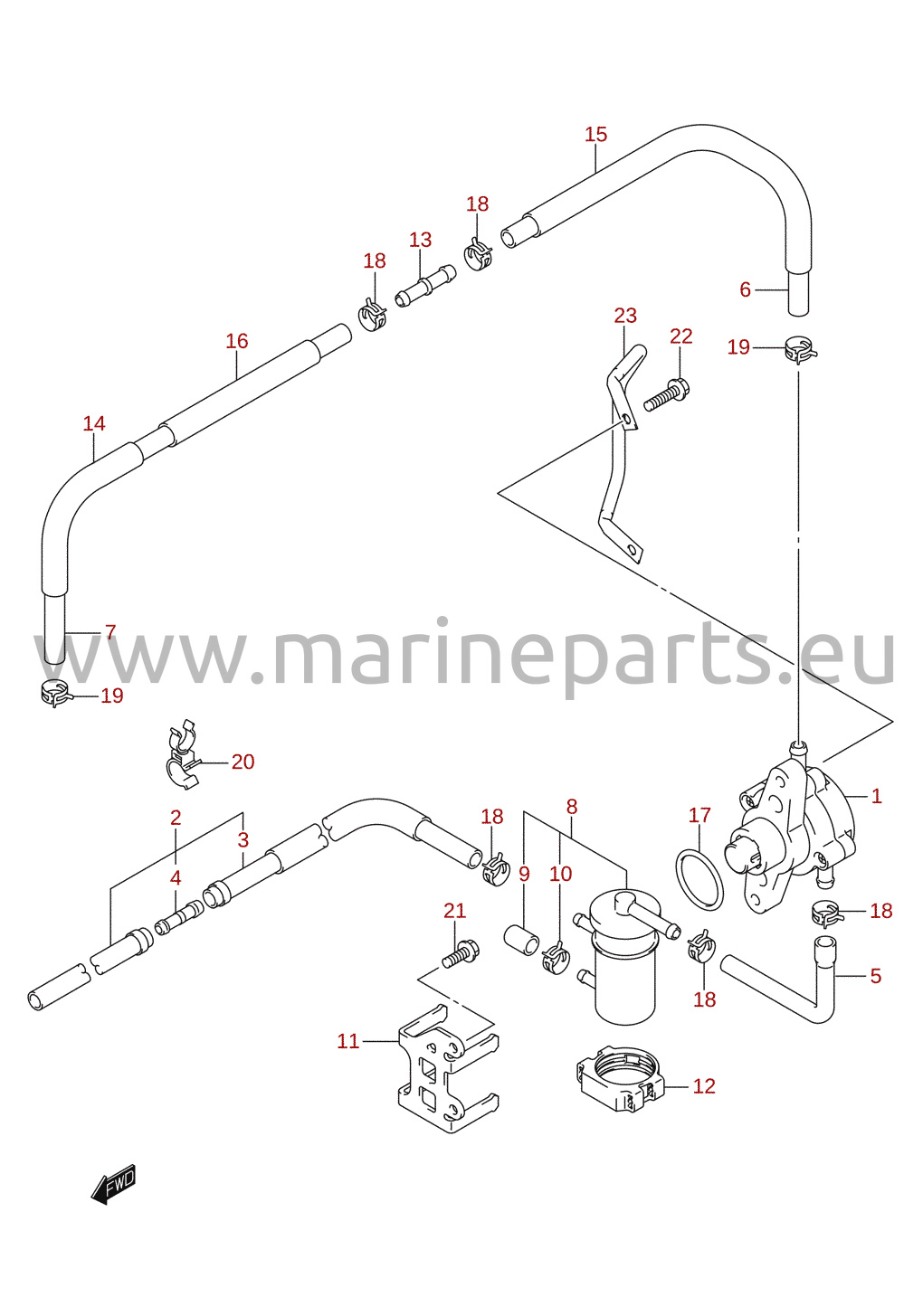

Brændstofpumpe
Referencenr. DF175_E01_014 18

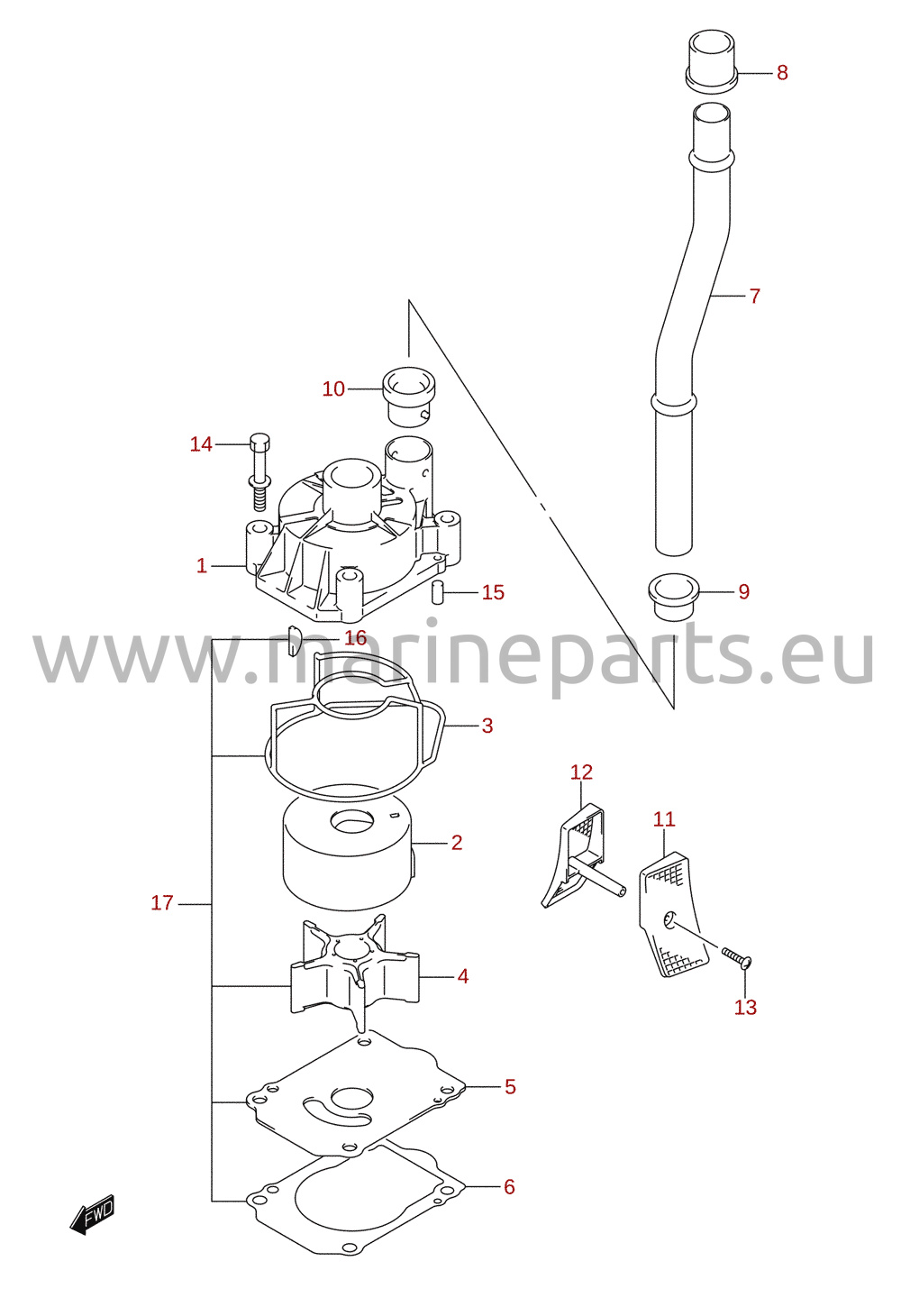

Vandpumpe
Referencenr. DF175_E01_014 19

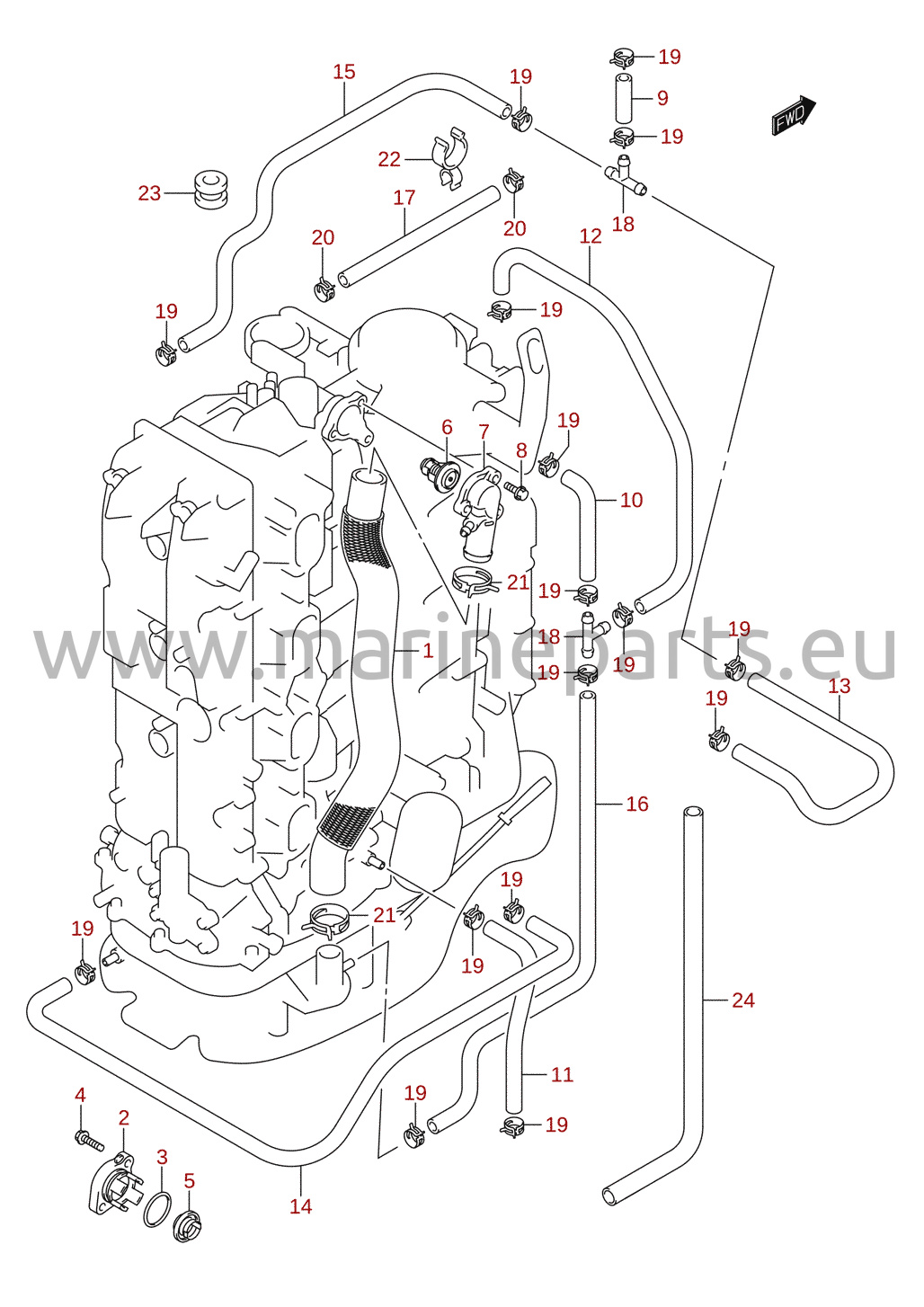

Termostat (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 20

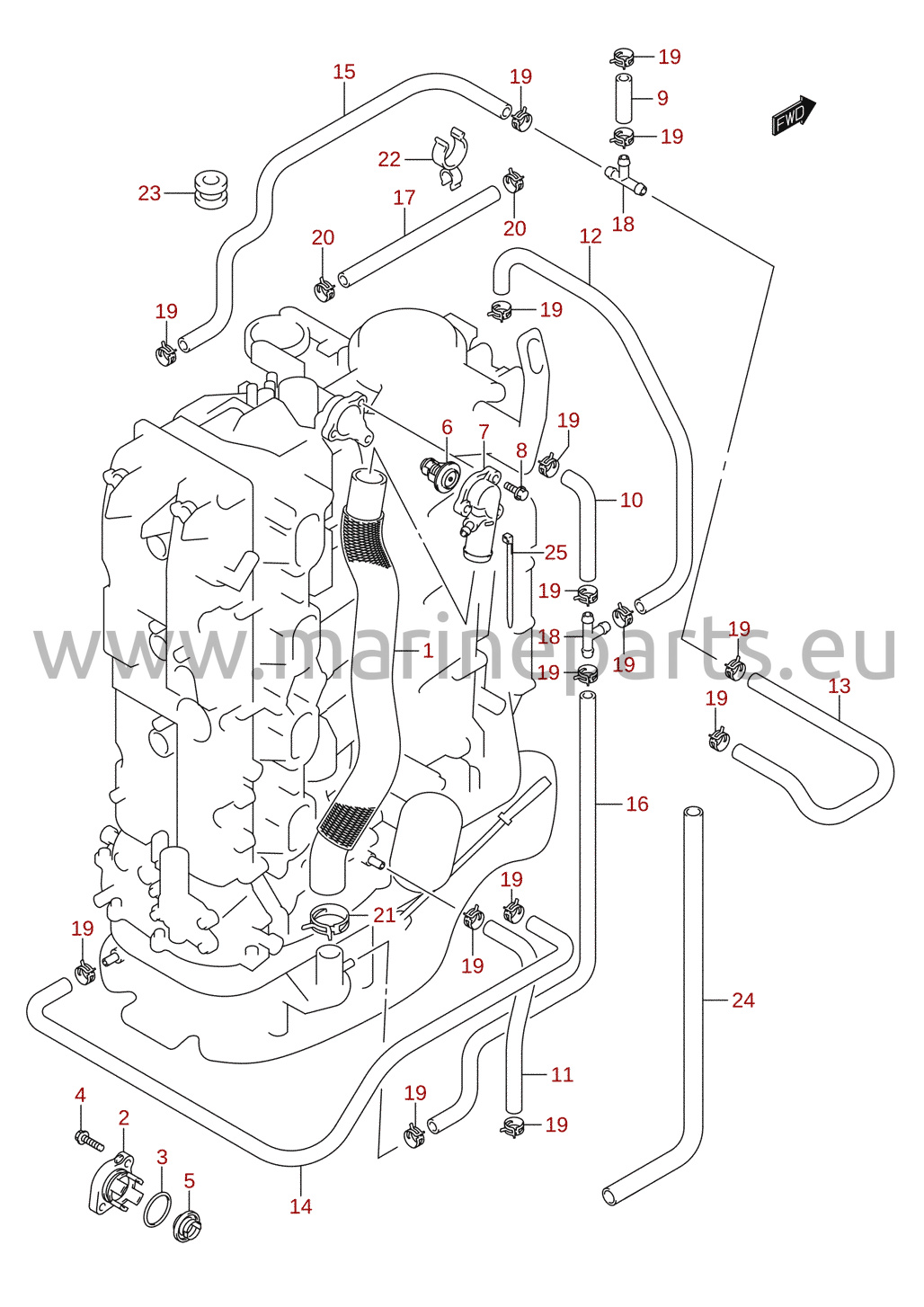

Termostat (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 21

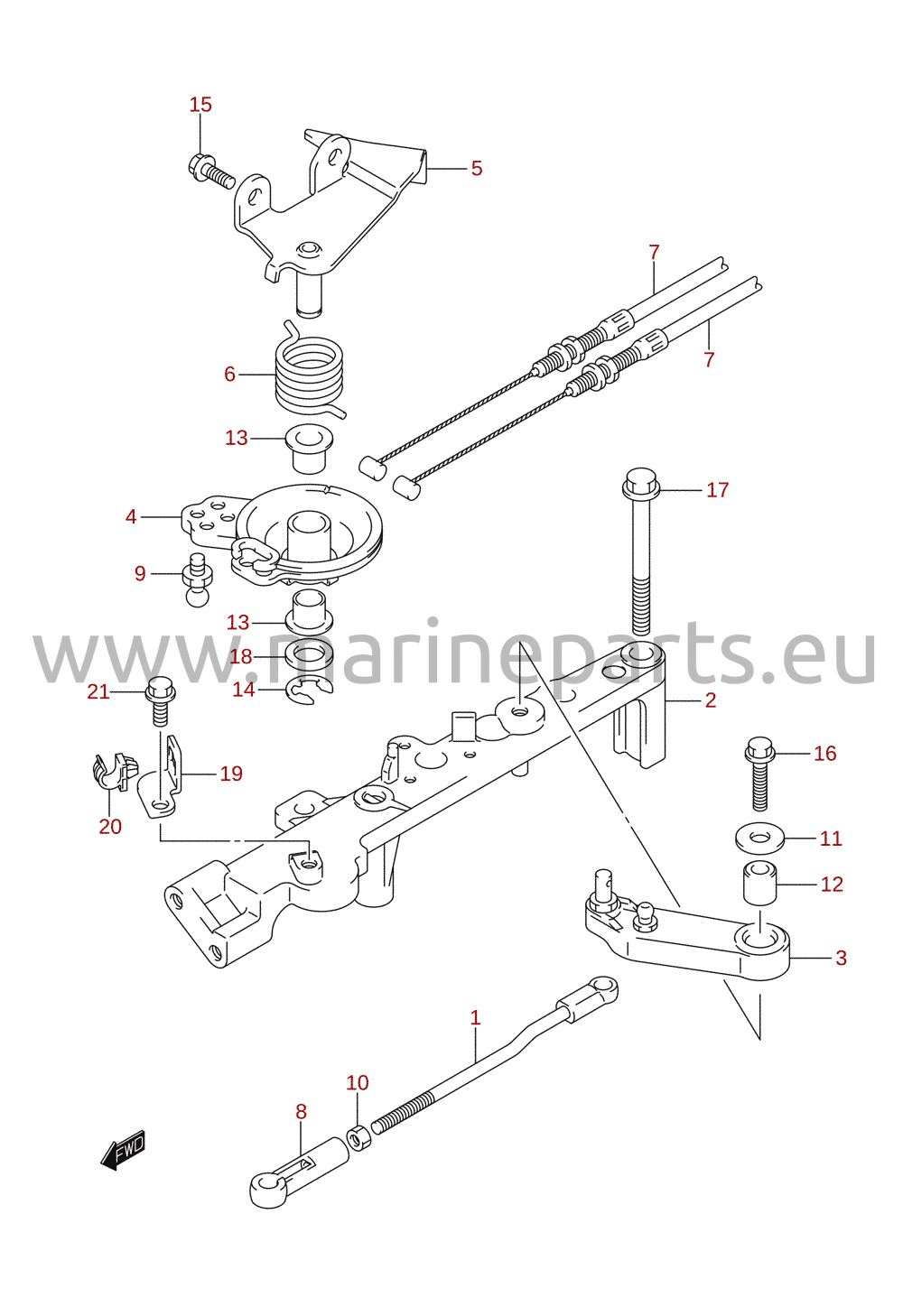

Gasstang (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 22

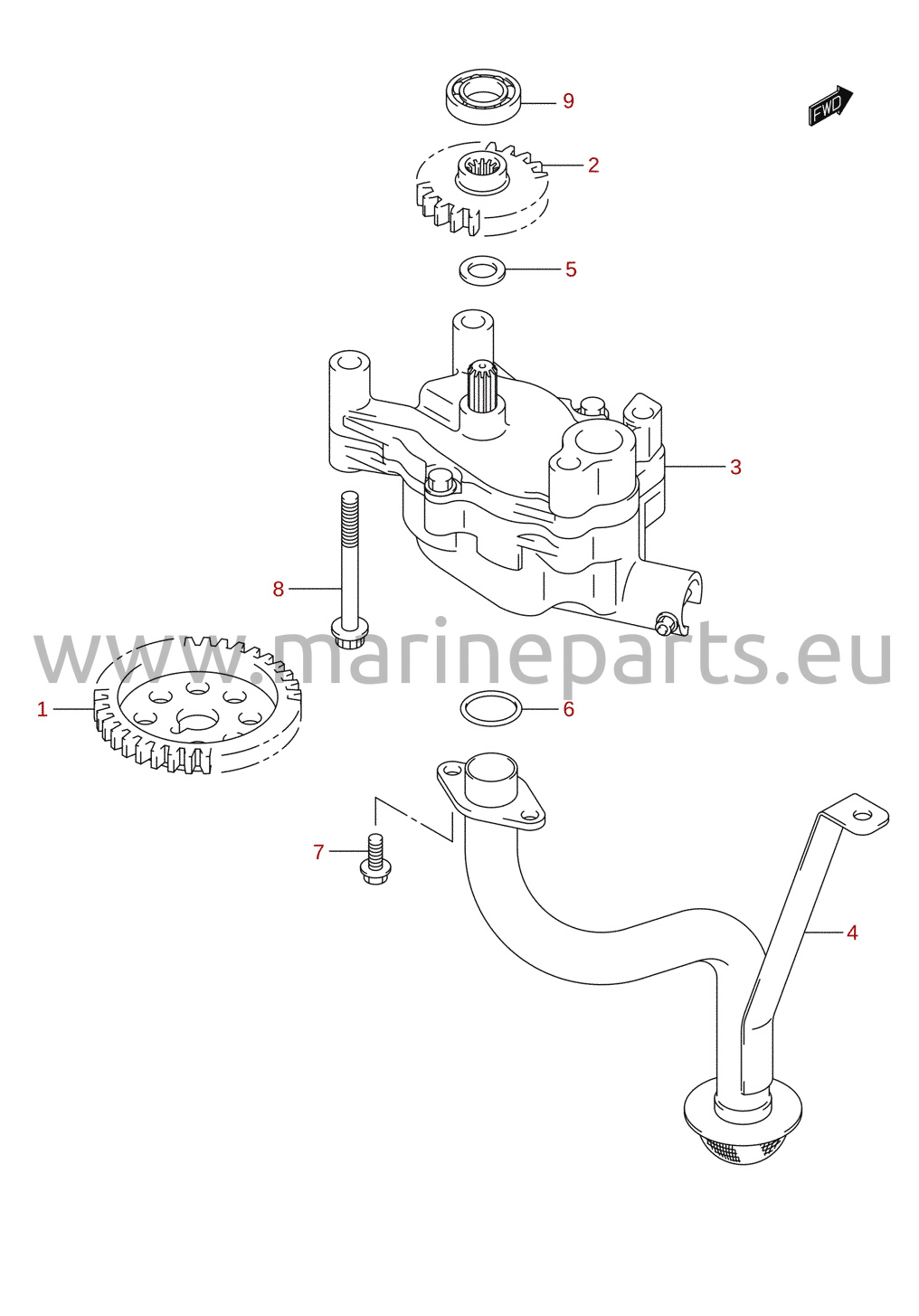

Oliepumpe
Referencenr. DF175_E01_014 23

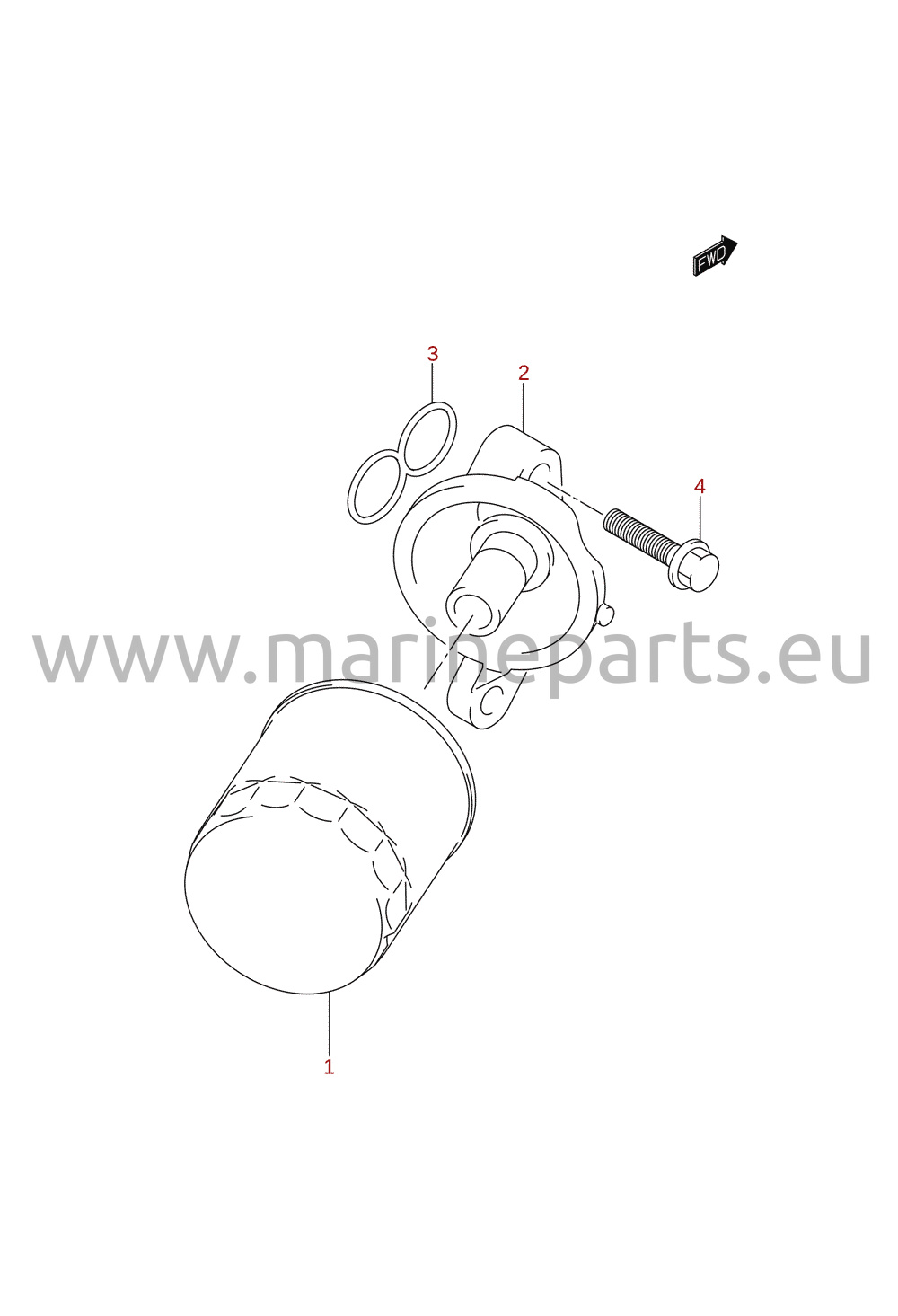

Oliefilter
Referencenr. DF175_E01_014 24

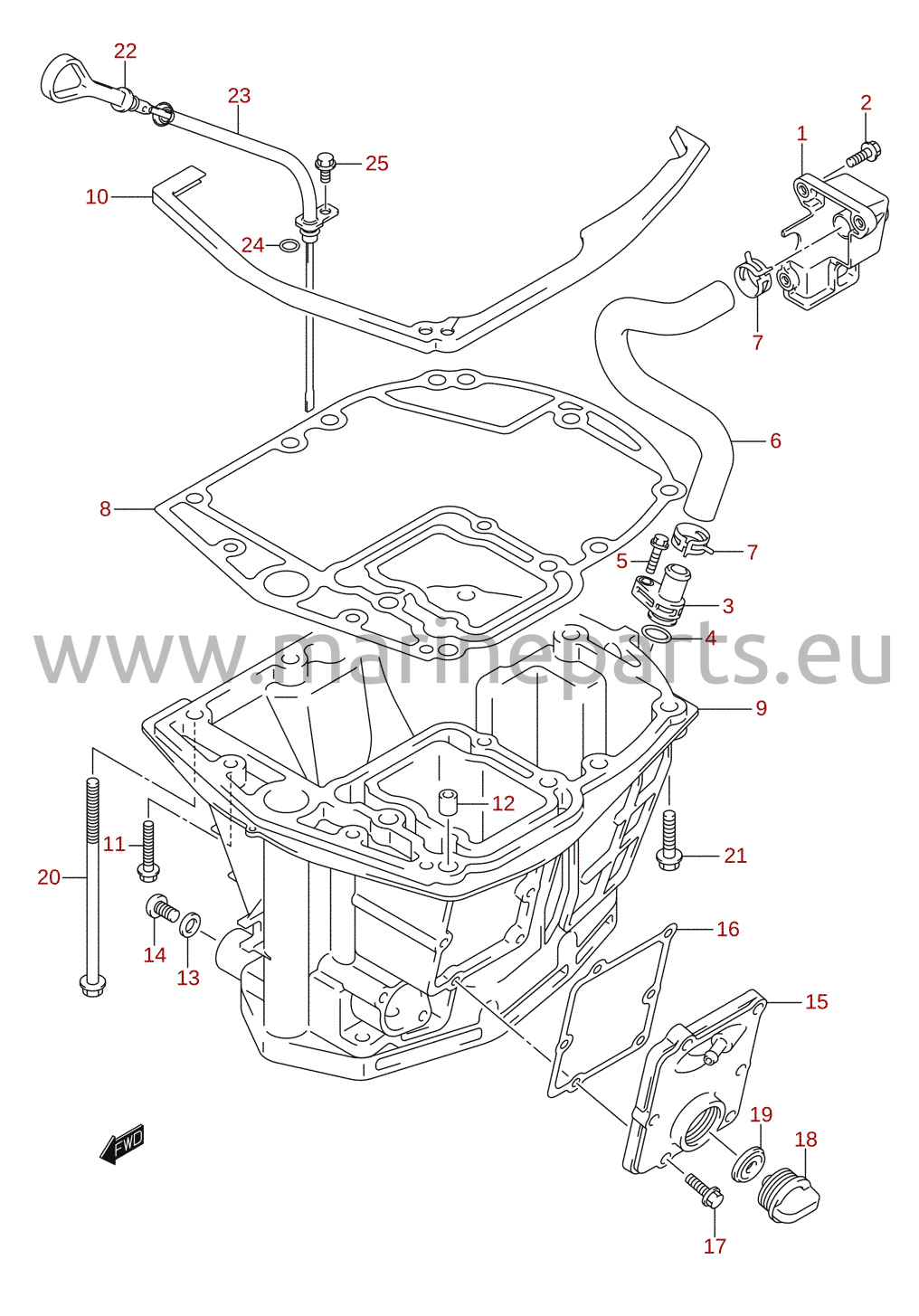

Oliebundkar
Referencenr. DF175_E01_014 25

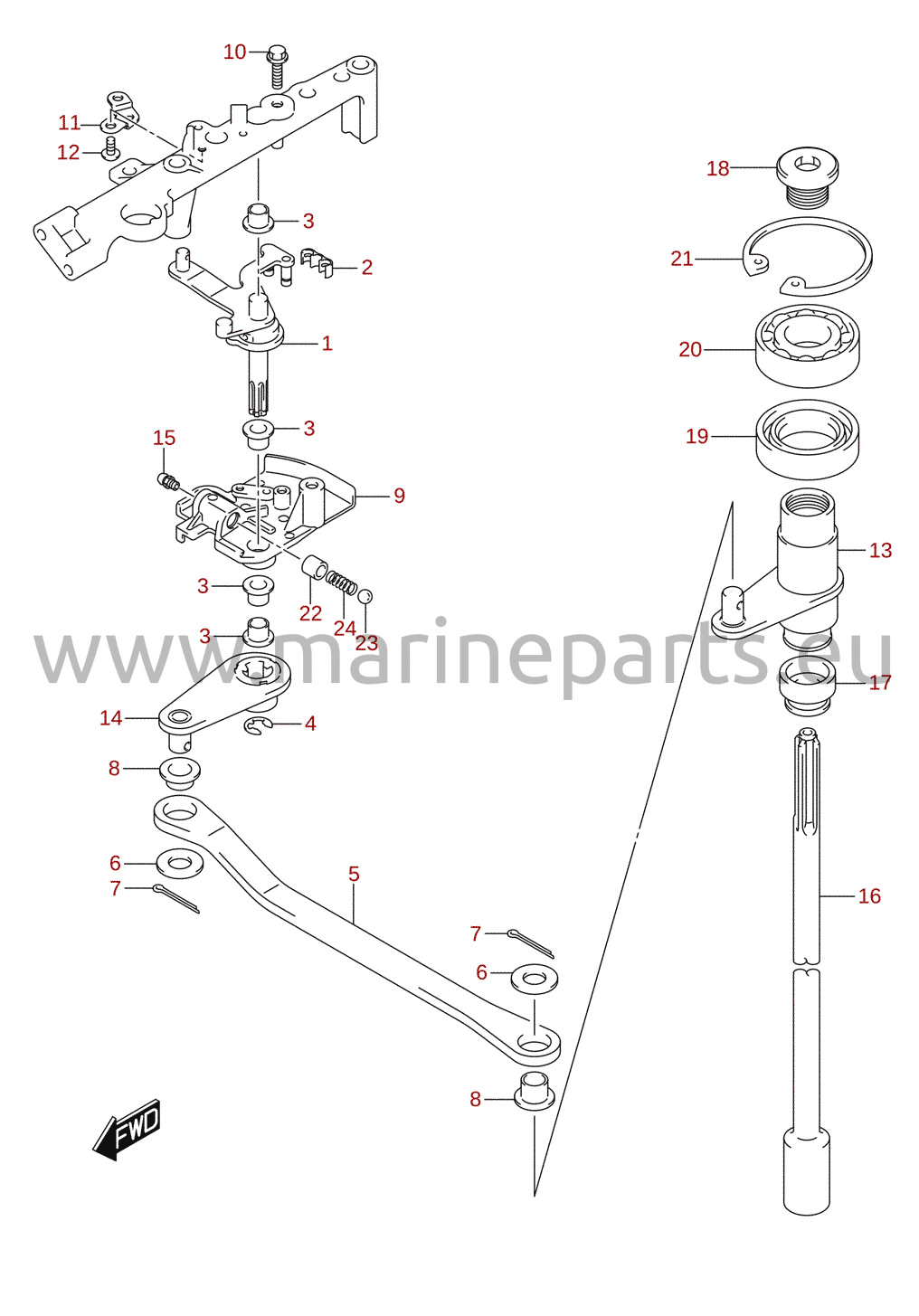

Koblingsaksel (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 26

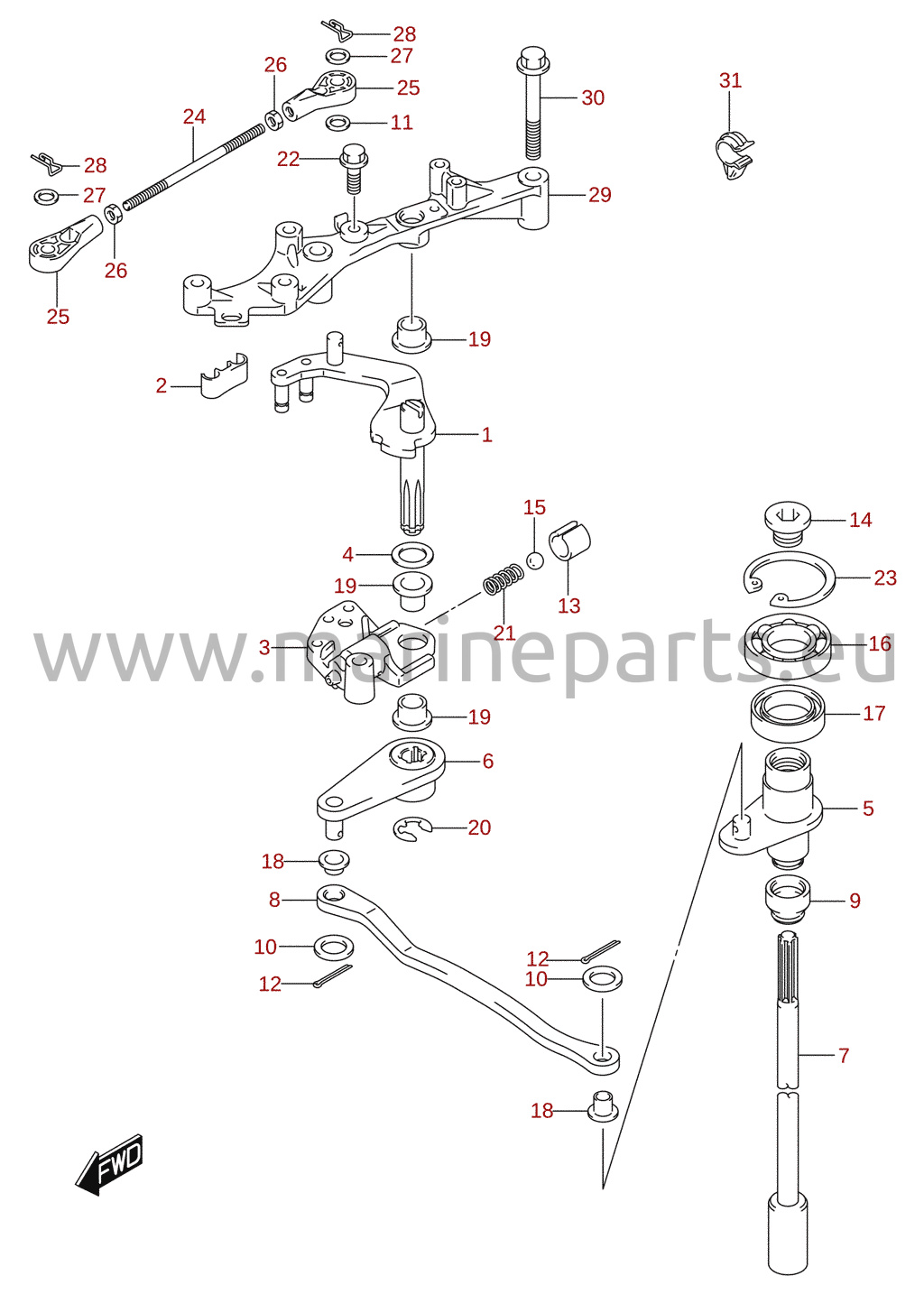

Koblingsaksel (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 27

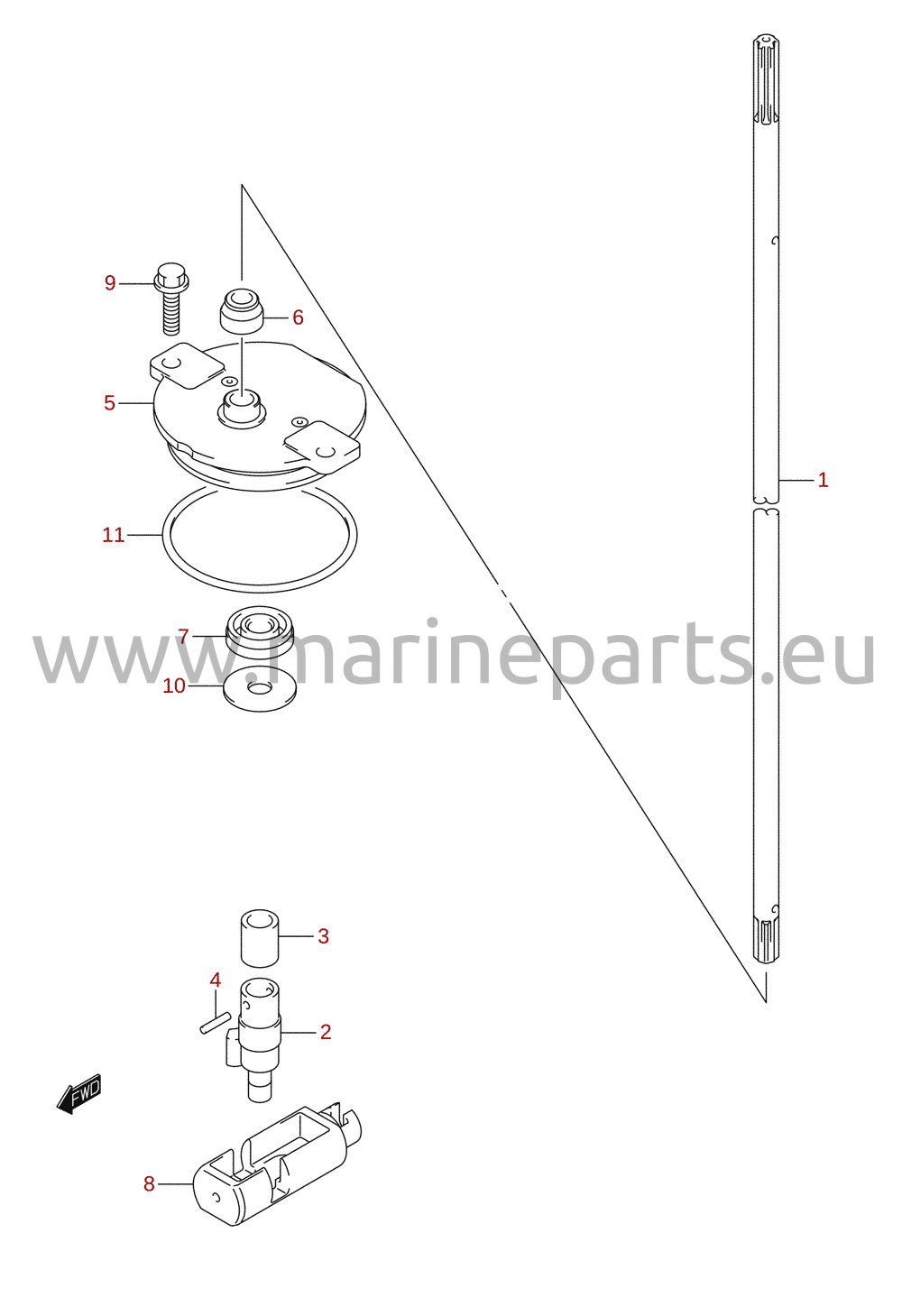

Koblingsstang (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 28
Koblingsstang (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 29
Transmission (DF150T, DF175T)
Referencenr. DF175_E01_014 30

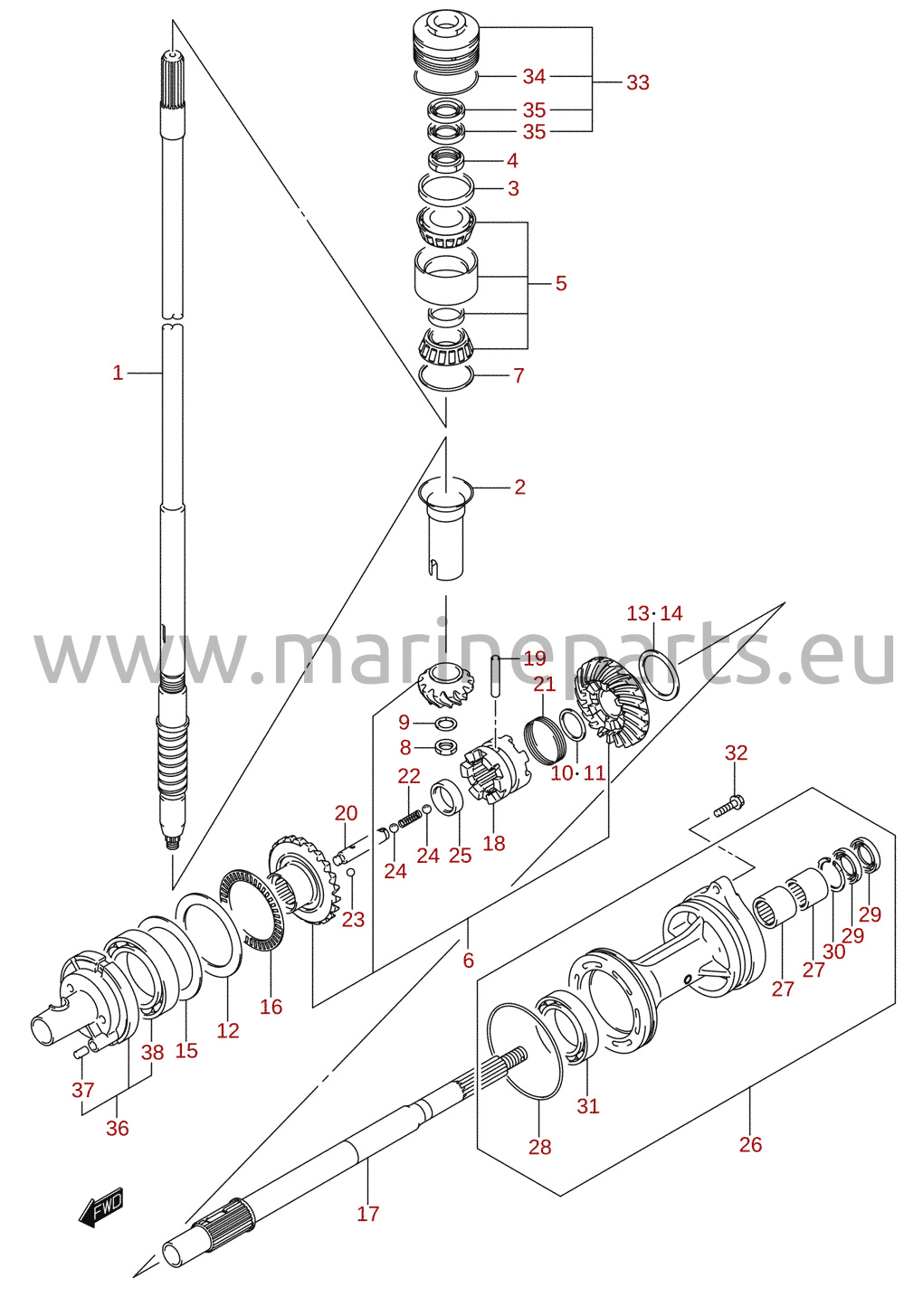

Transmission (DF150TG, DF175TG)
Referencenr. DF175_E01_014 31

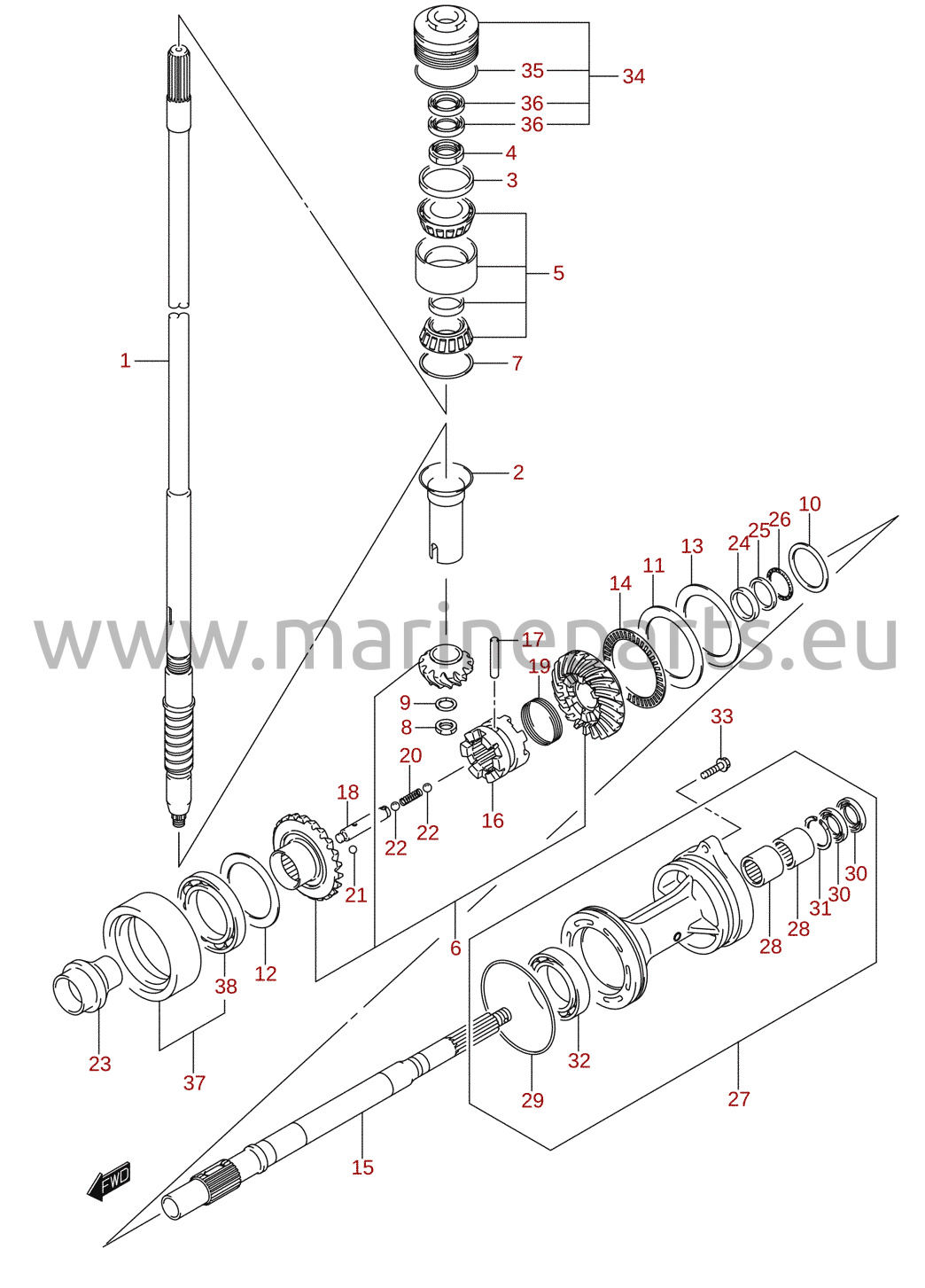

Transmission (DF150Z, DF175Z)
Referencenr. DF175_E01_014 32
Transmission (DF150ZG, DF175ZG)
Referencenr. DF175_E01_014 33

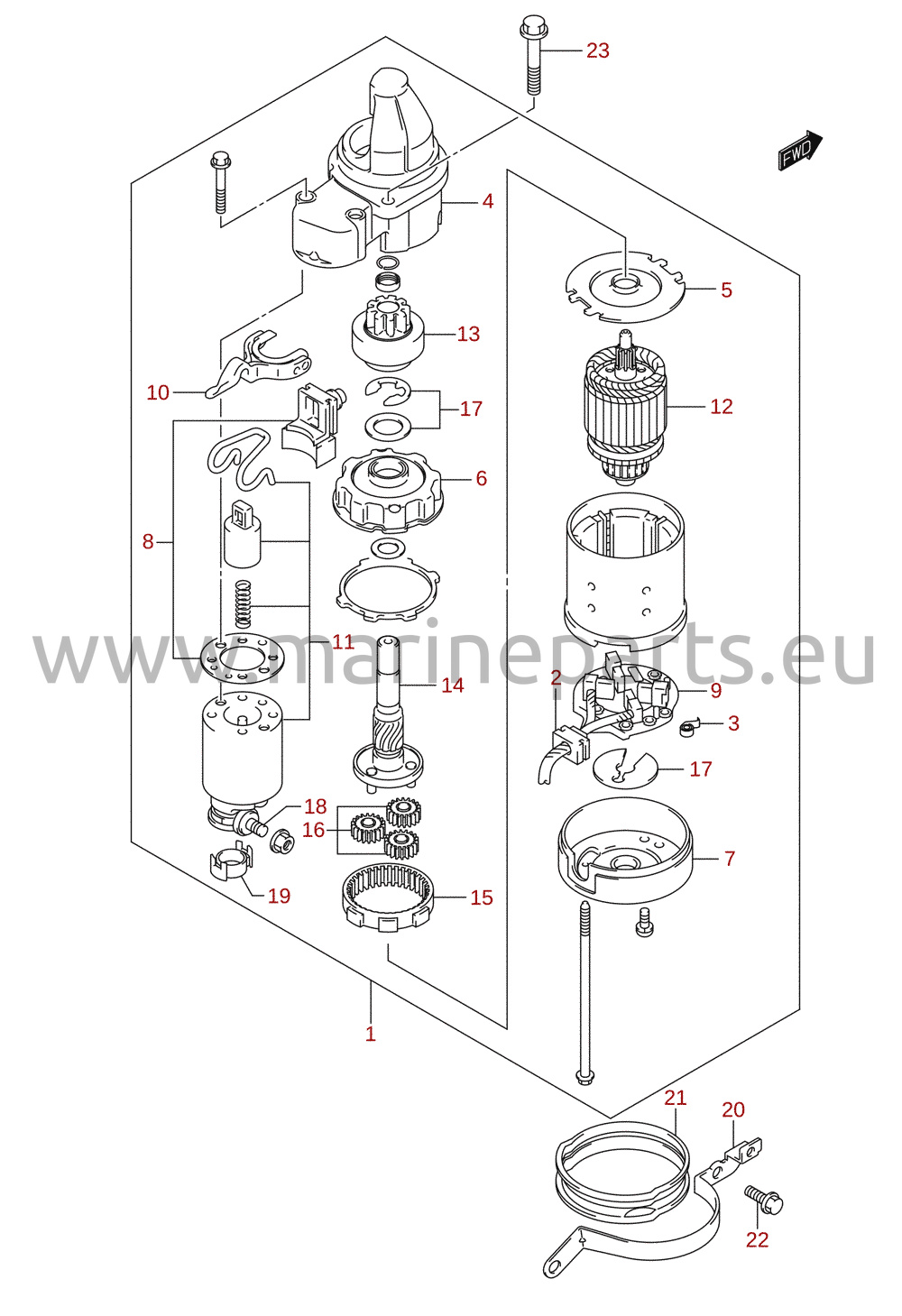

Startmotor
Referencenr. DF175_E01_014 34
Magnet / generator (DF150T, DF150Z)
Referencenr. DF175_E01_014 35

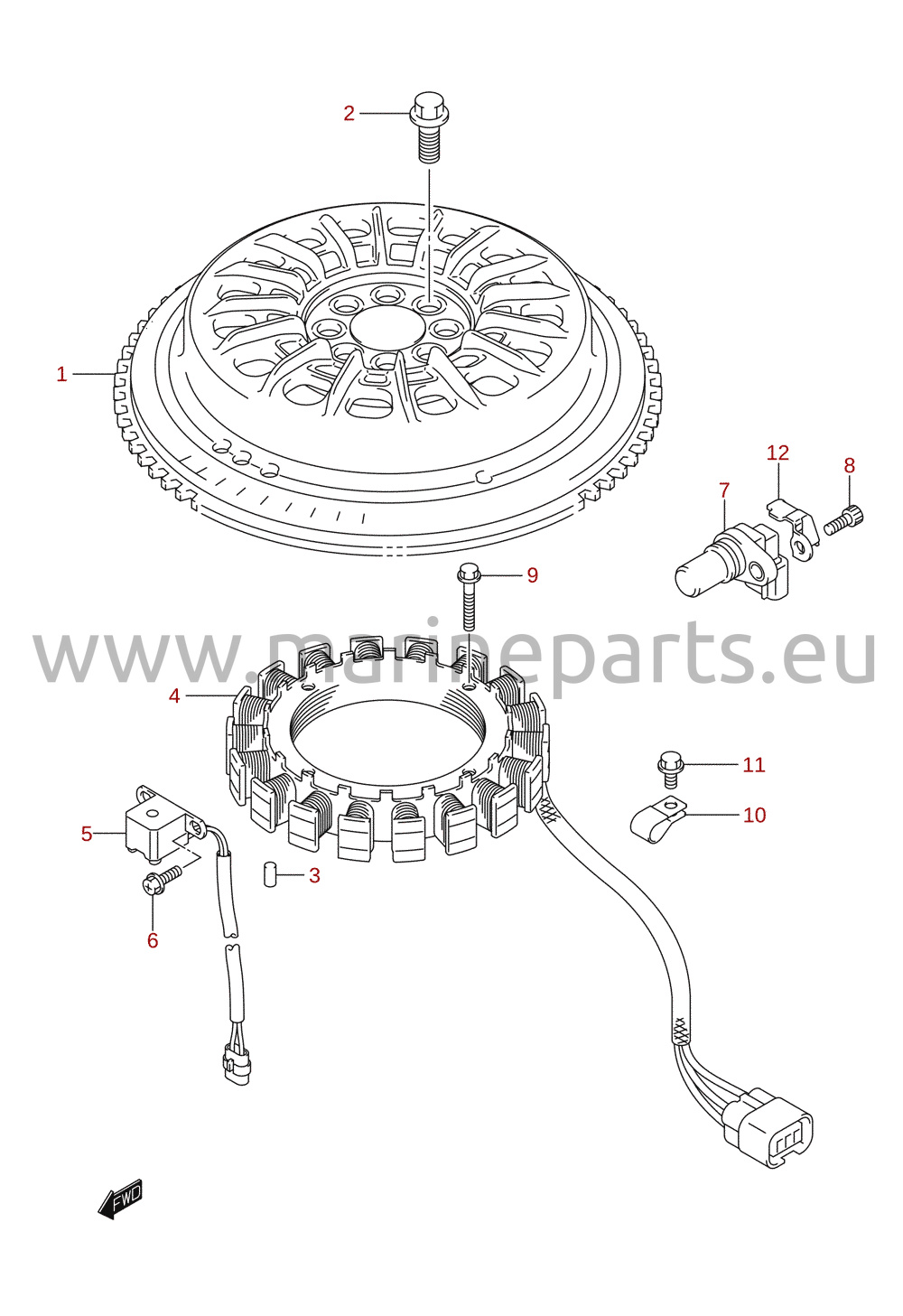

Magnet / generator (DF150TG, DF150ZG)
Referencenr. DF175_E01_014 36

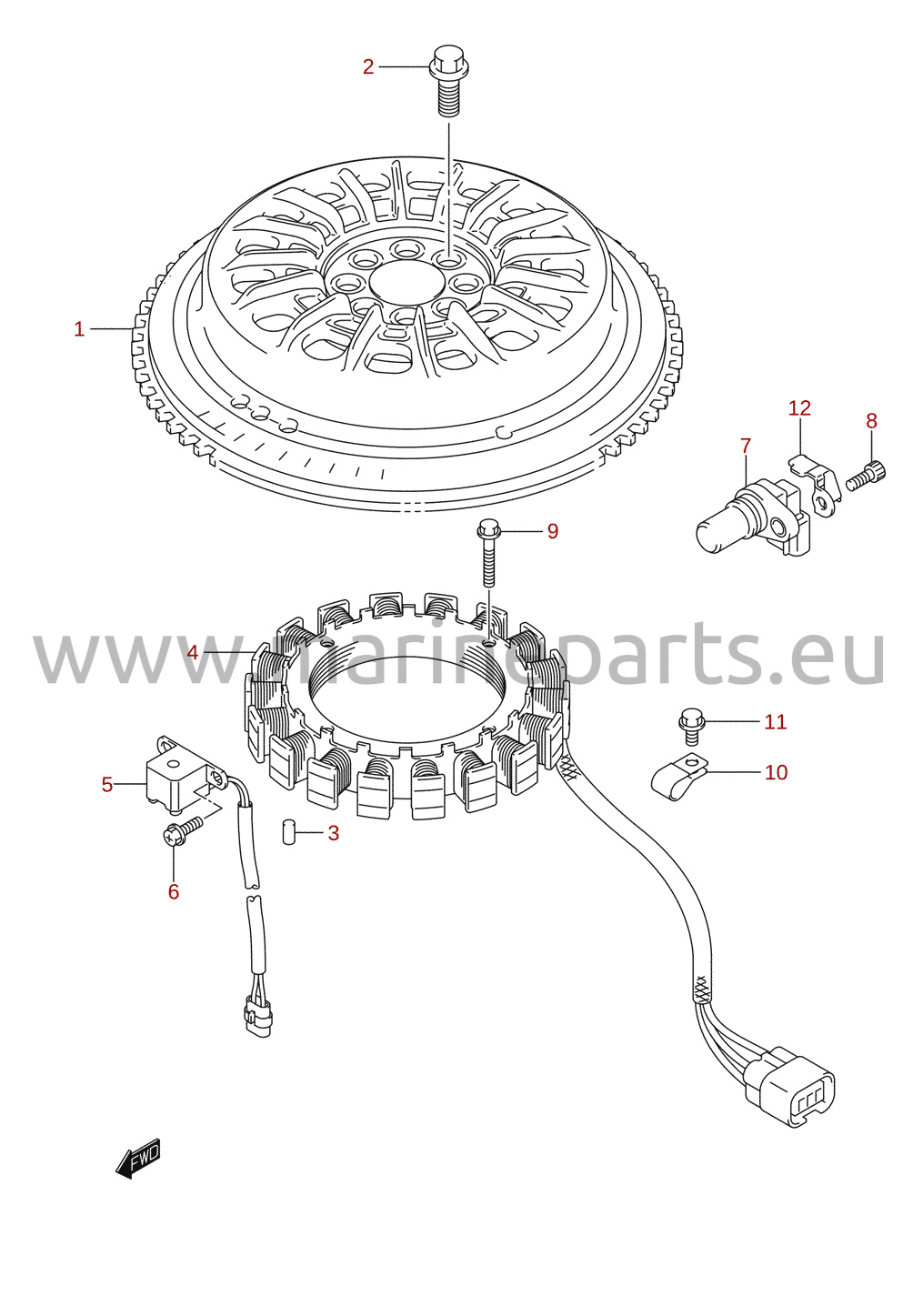

Magnet / generator (DF175T, DF175Z)
Referencenr. DF175_E01_014 37

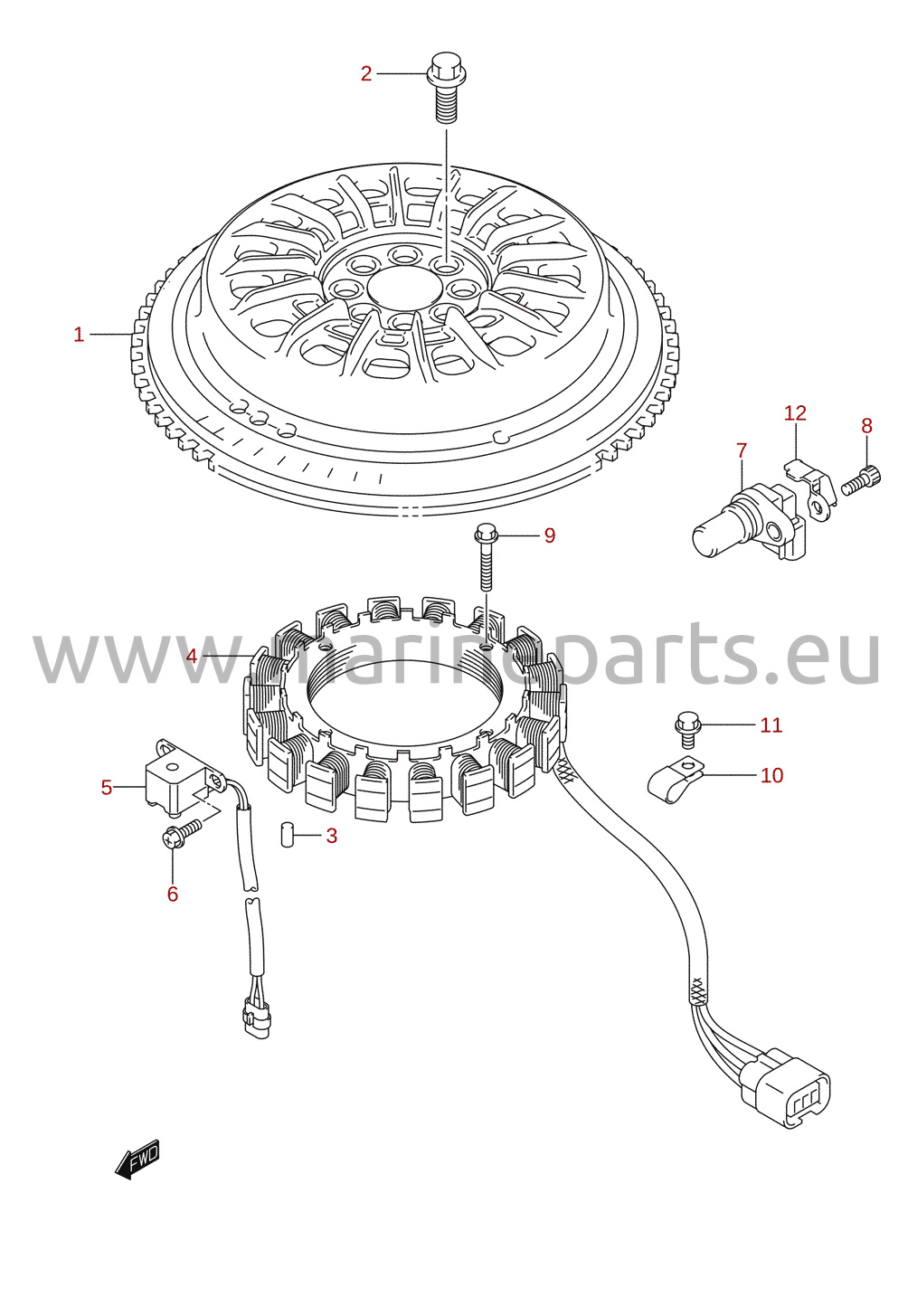

Magnet / generator (DF175TG, DF175ZG)
Referencenr. DF175_E01_014 38

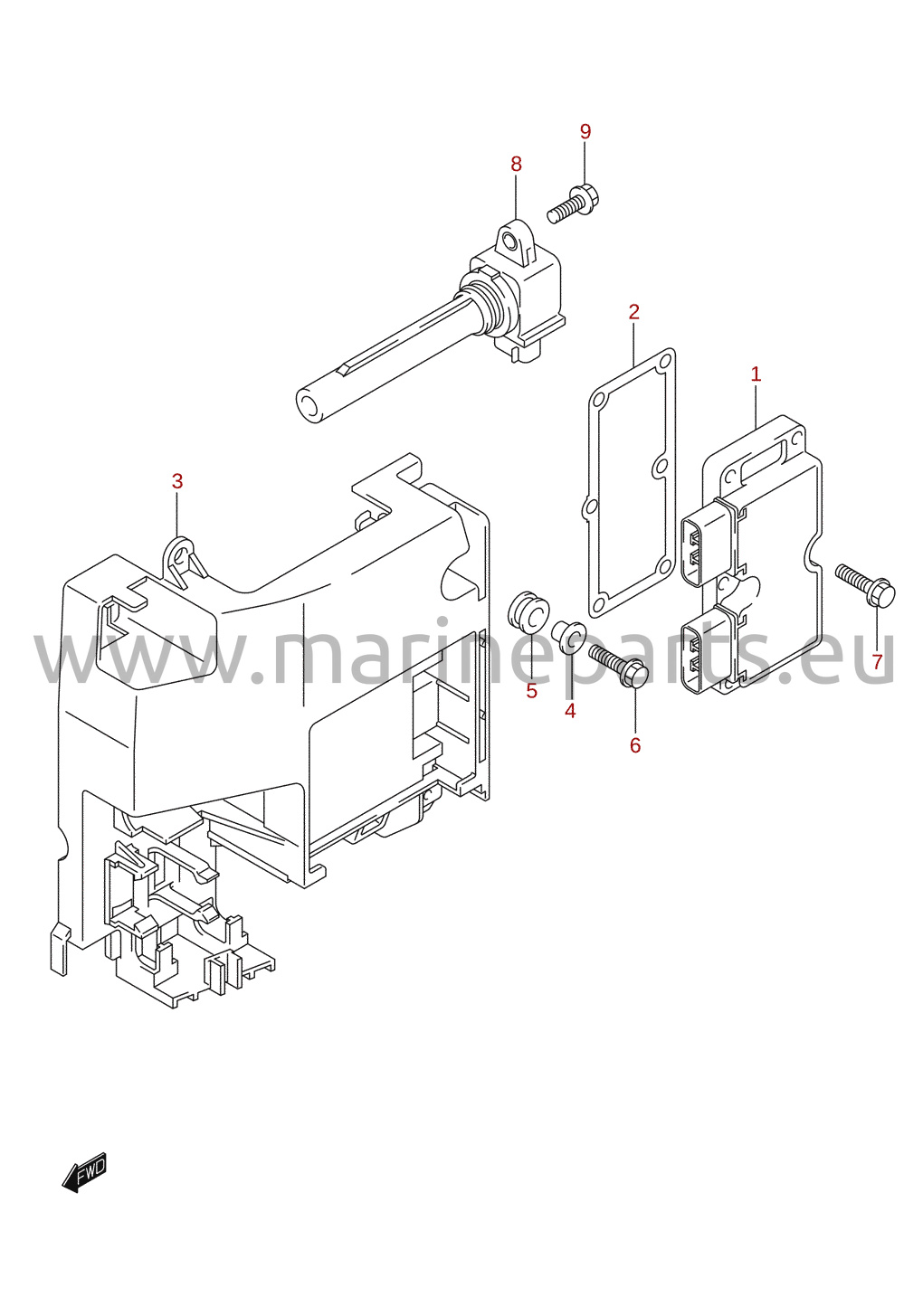

Ensretter / tændspole (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 39

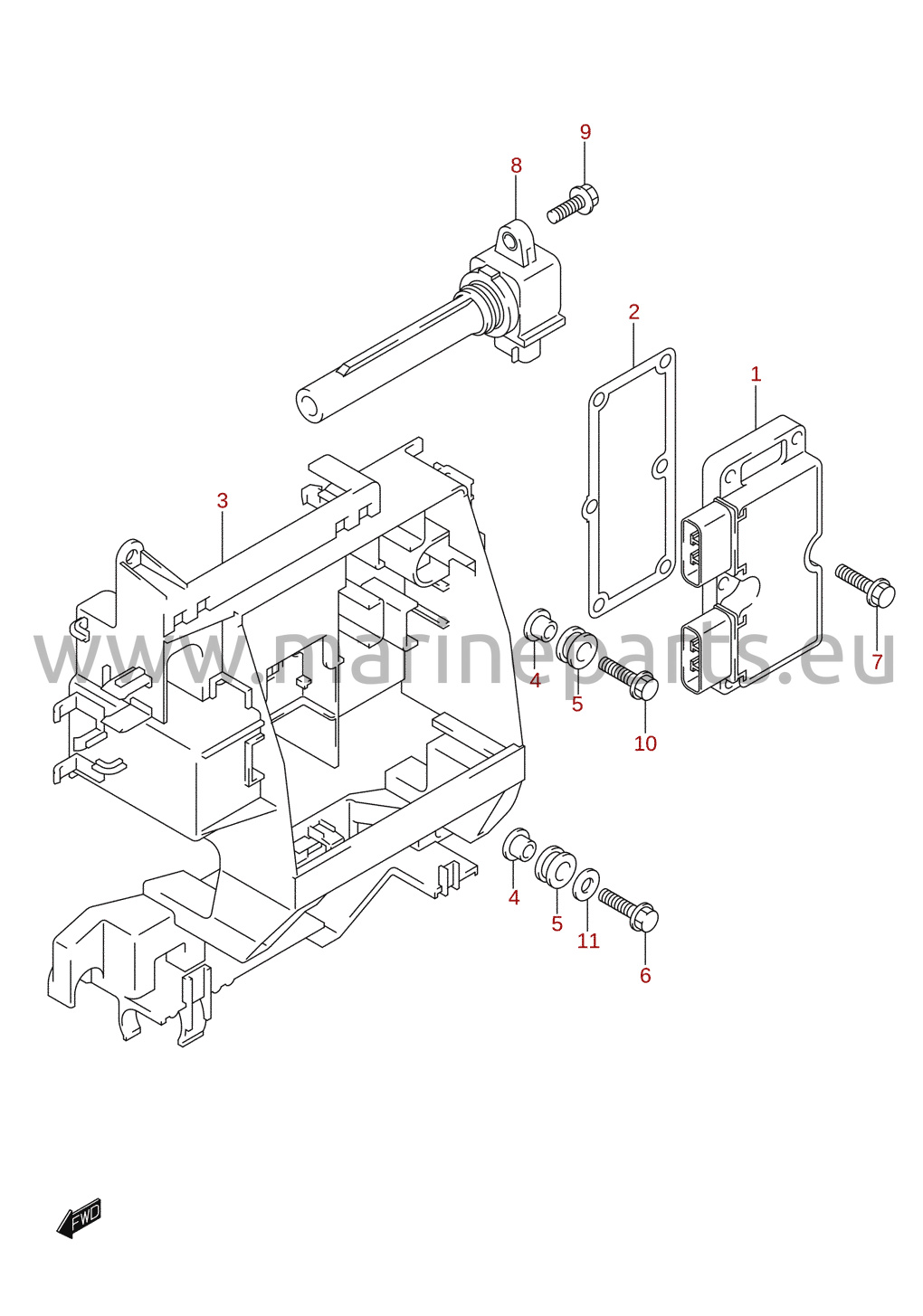

Ensretter / tændspole (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 40

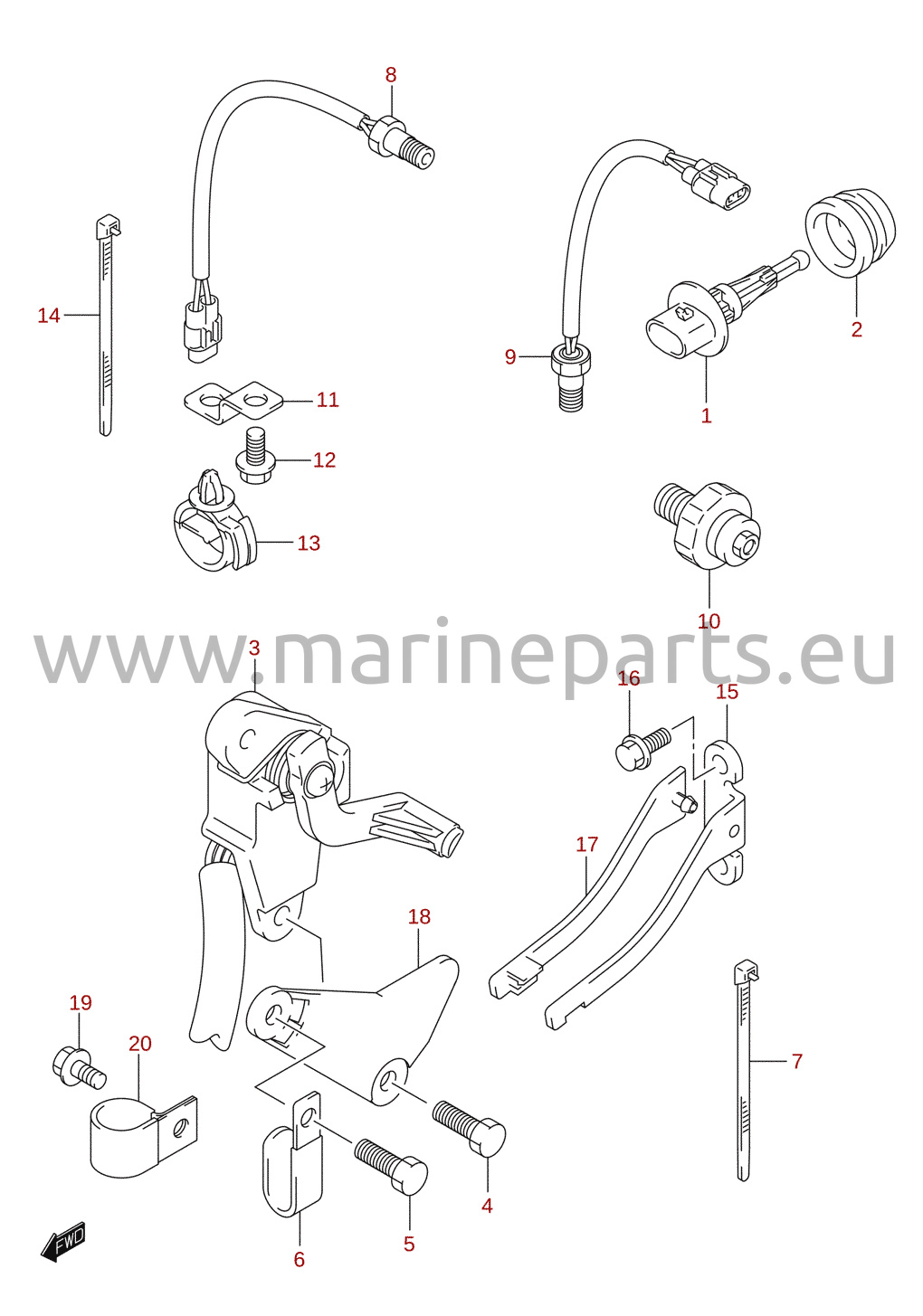

Sensor (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 41

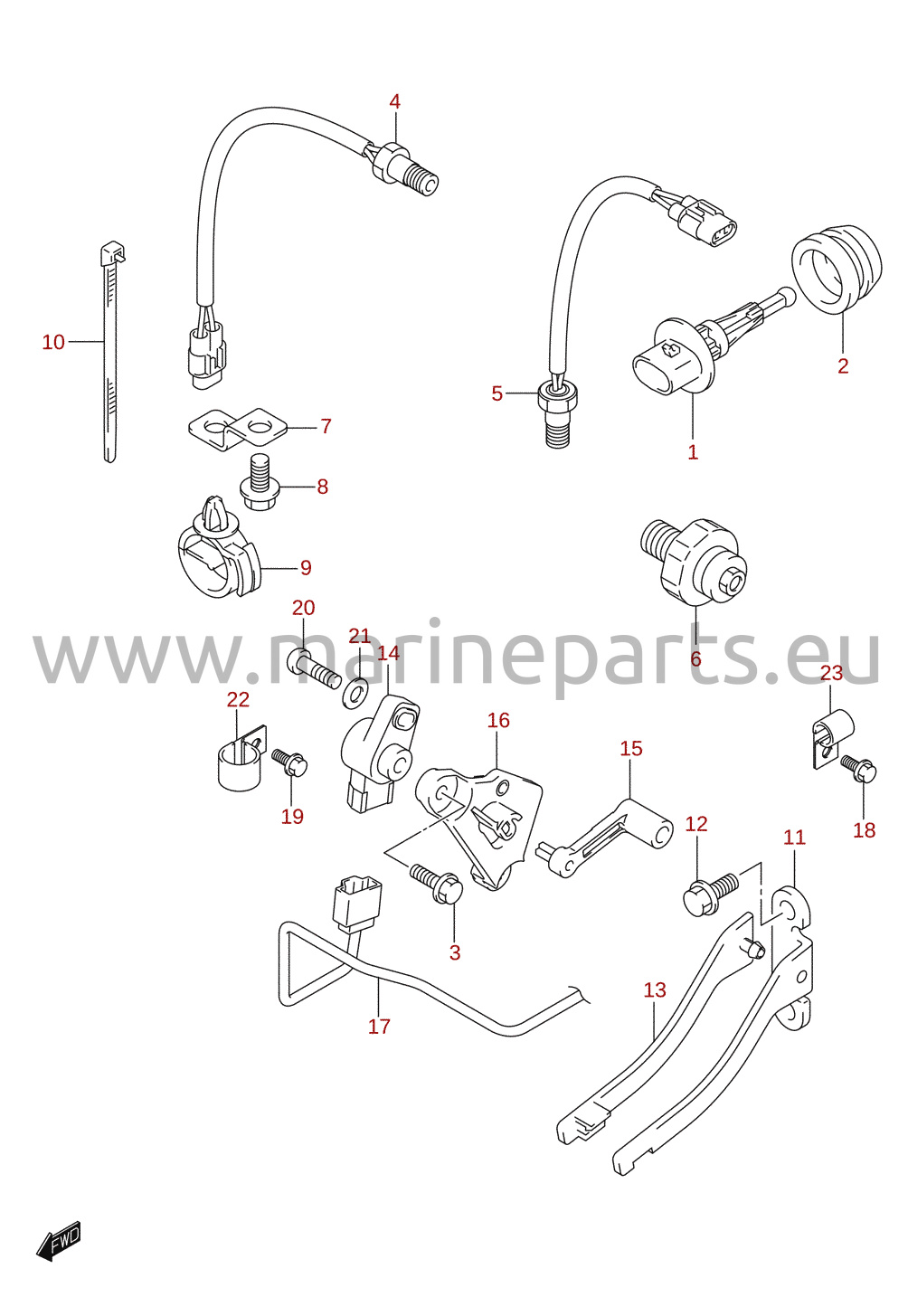

Sensor (DF150TG)
Referencenr. DF175_E01_014 42

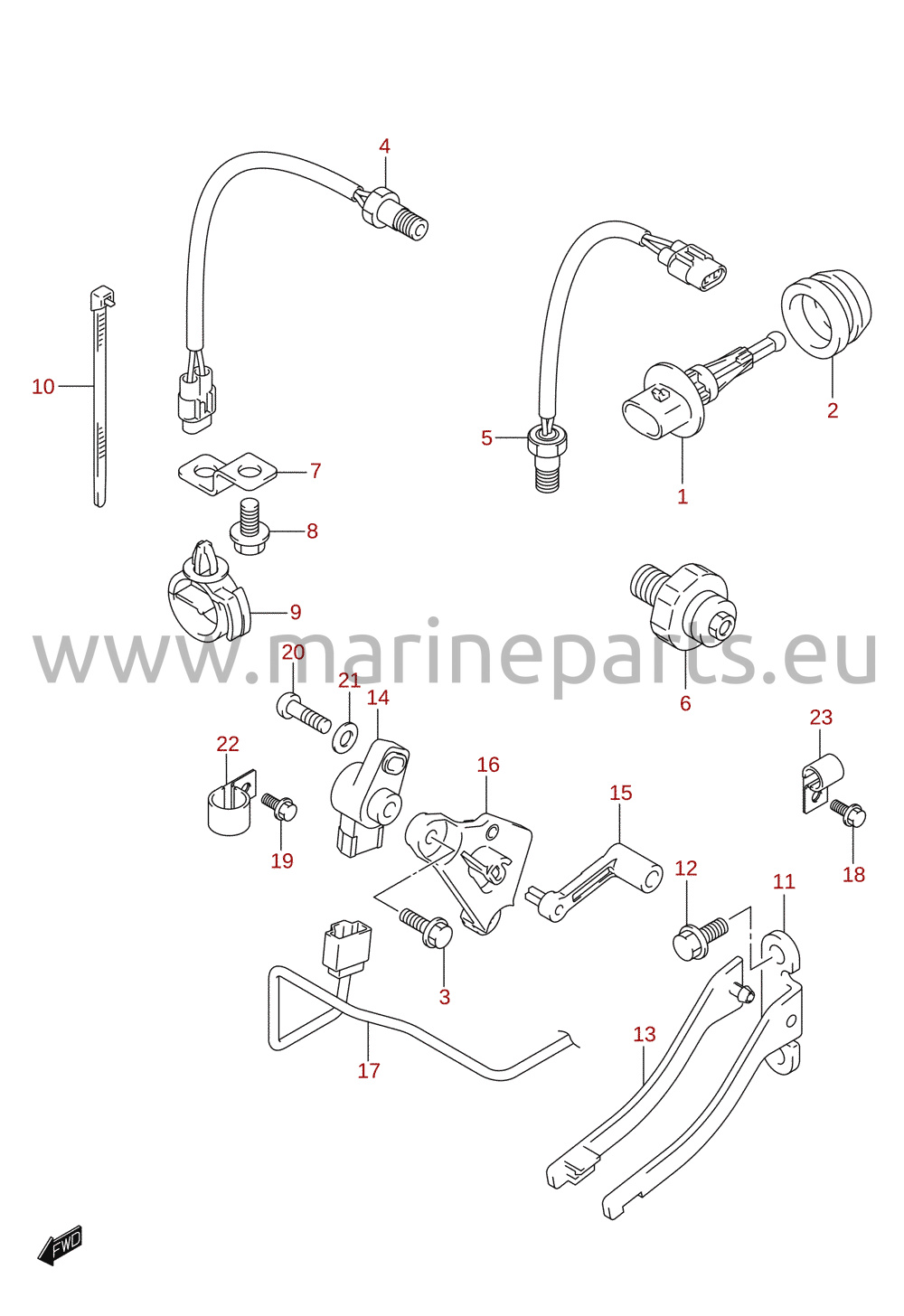

Sensor (DF150ZG)
Referencenr. DF175_E01_014 43

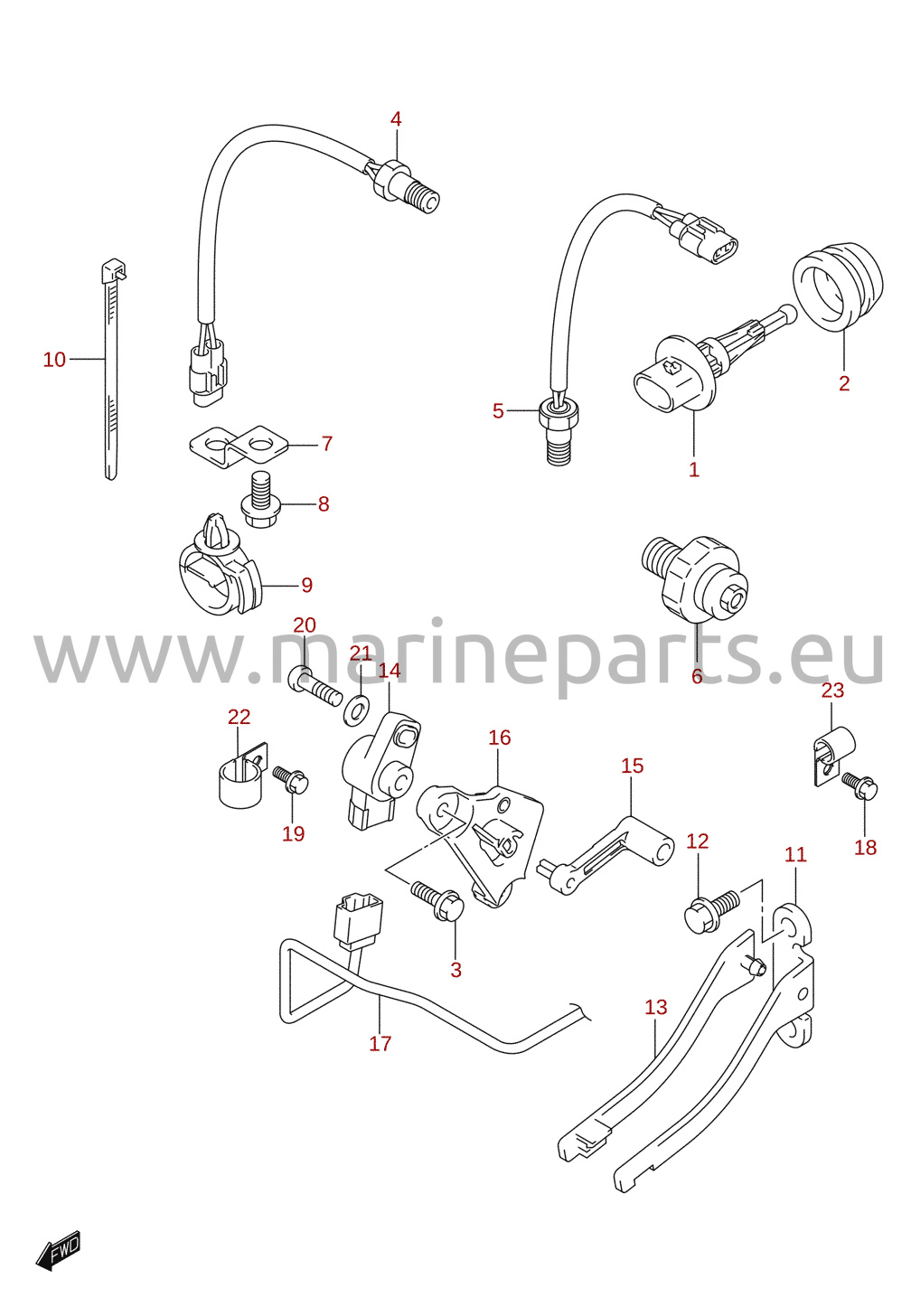

Sensor (DF175TG, DF175ZG)
Referencenr. DF175_E01_014 44

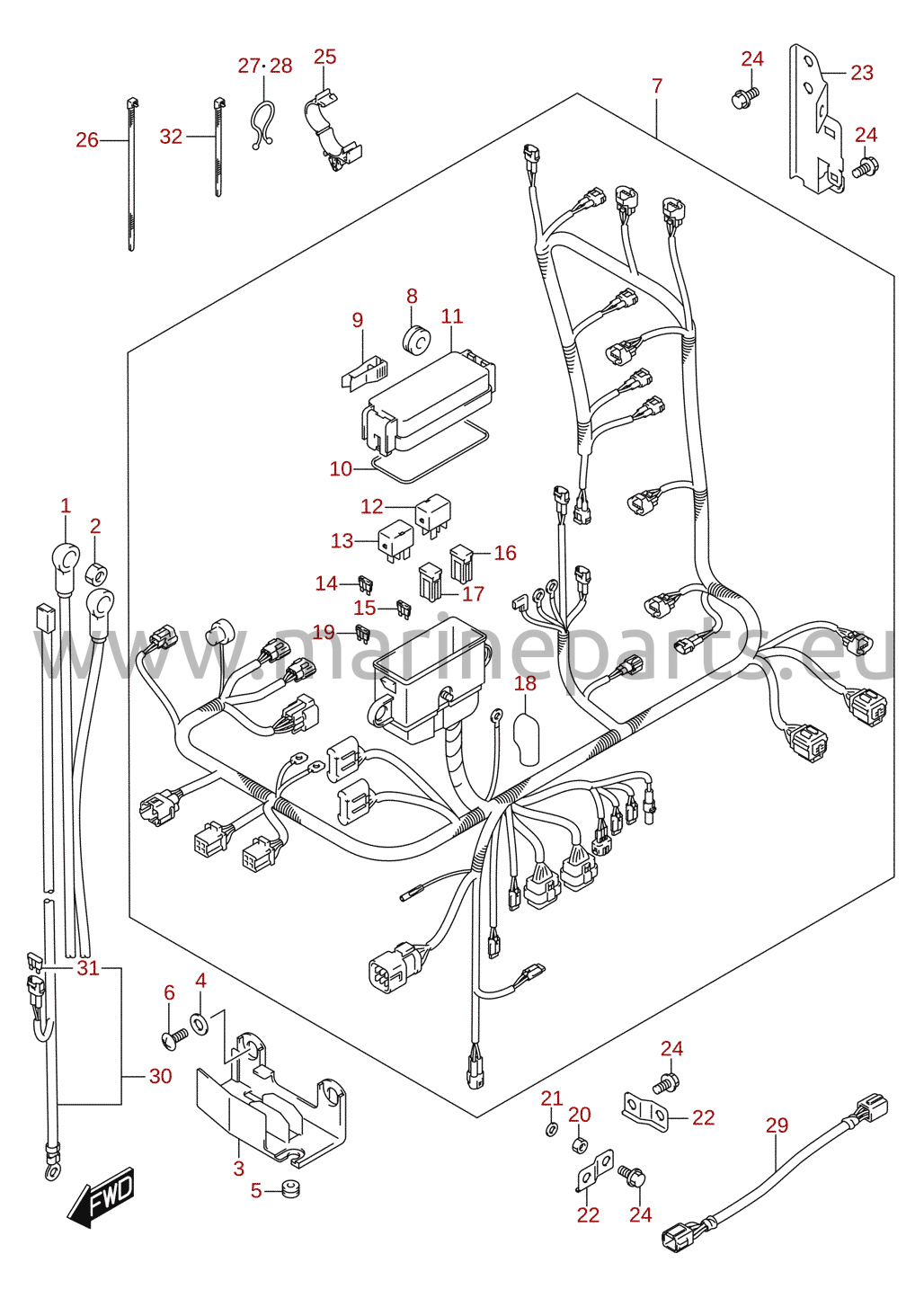

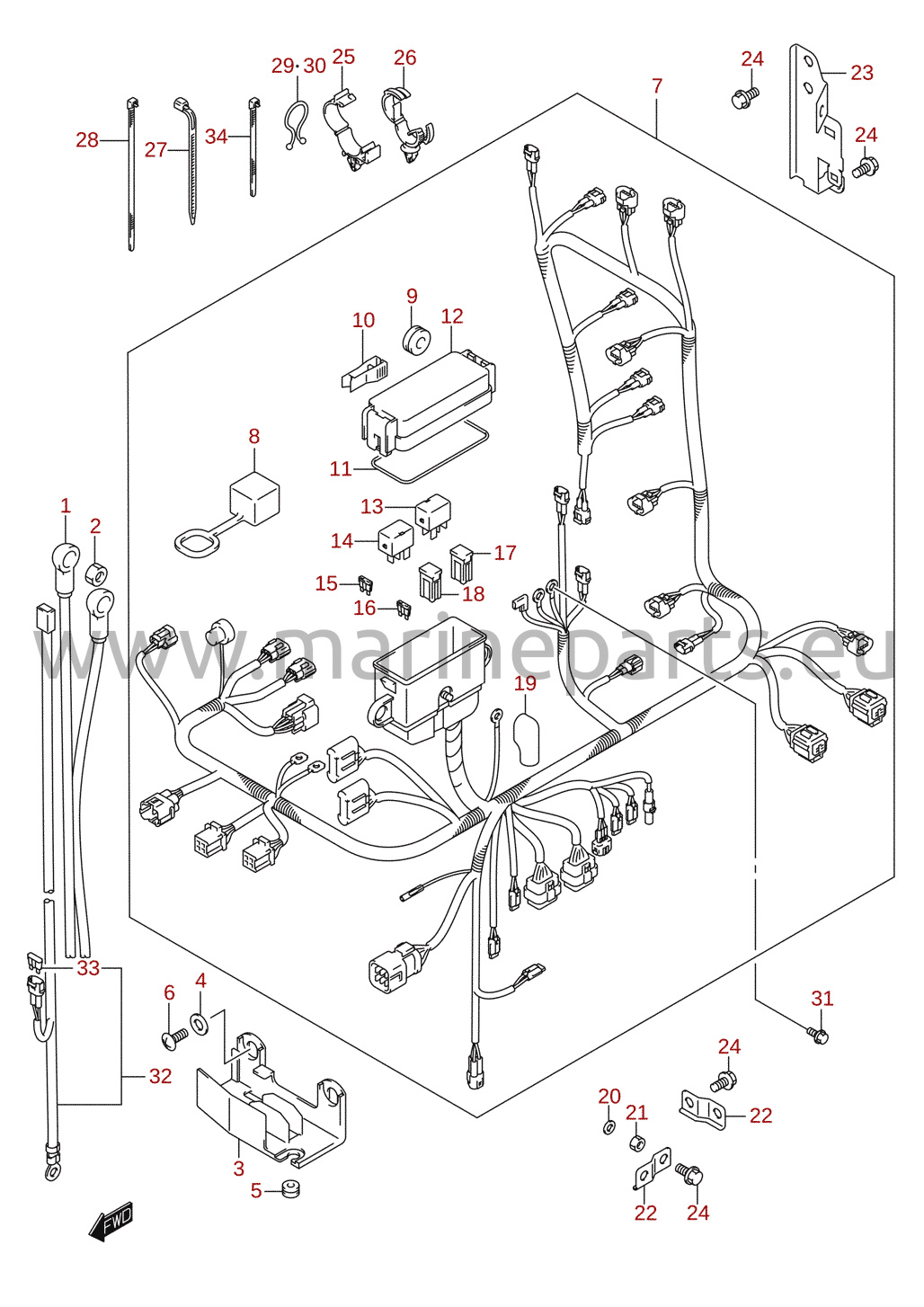

Ledningsnet (DF150T, DF150Z)
Referencenr. DF175_E01_014 45
Ledningsnet (DF150TG, DF150ZG)
Referencenr. DF175_E01_014 46
Ledningsnet (DF175T, DF175Z)
Referencenr. DF175_E01_014 47

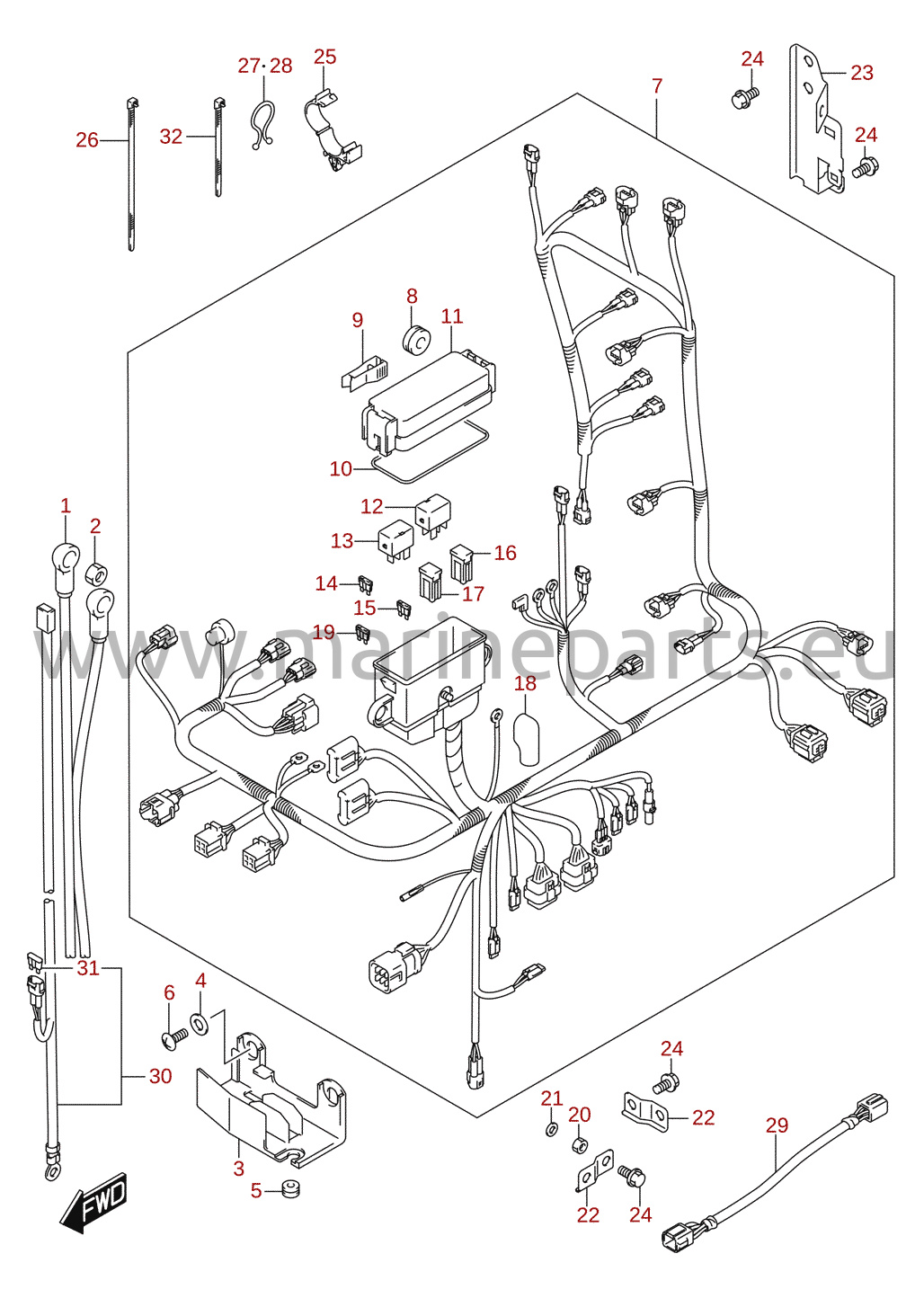

Ledningsnet (DF175TG, DF175ZG)
Referencenr. DF175_E01_014 48

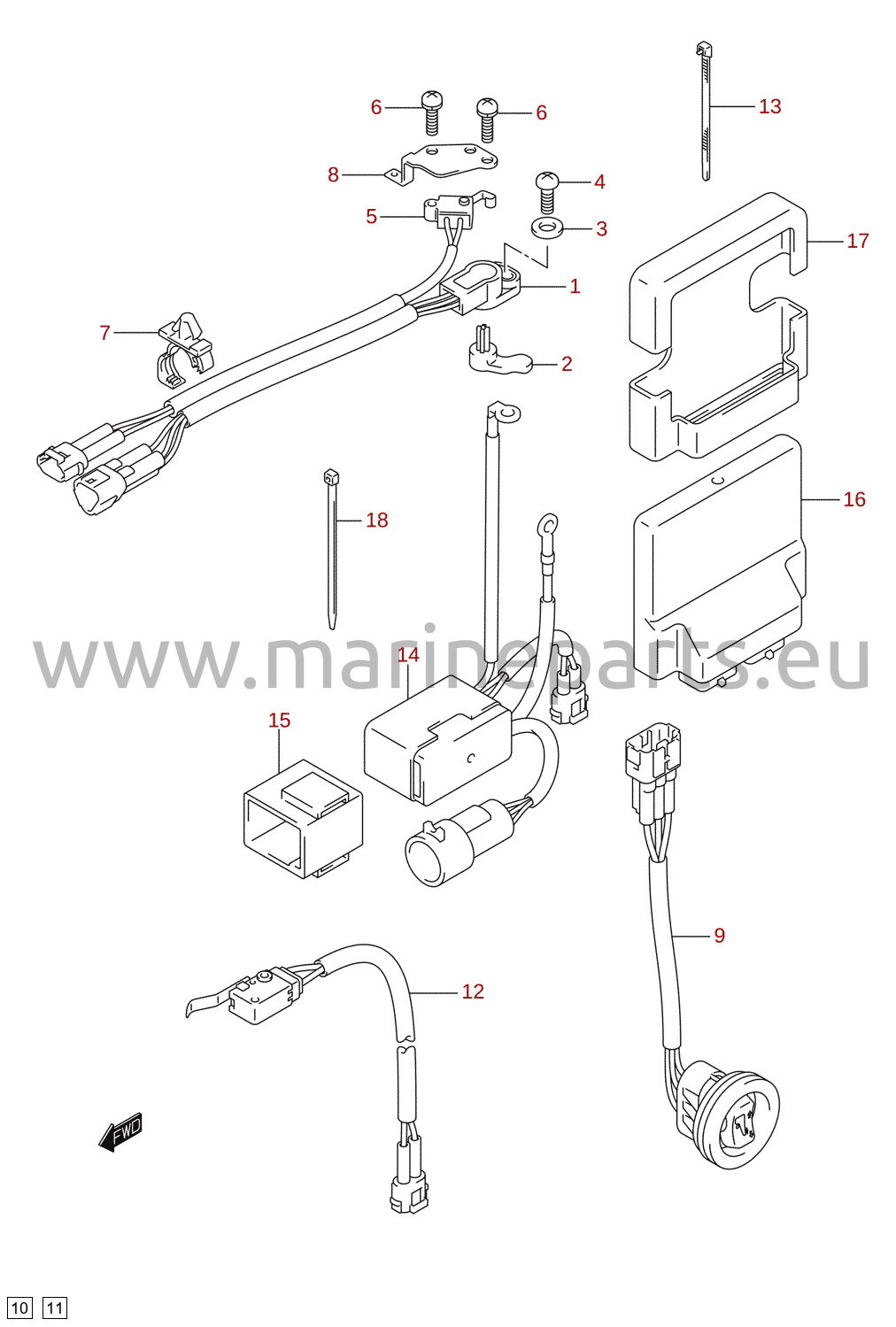

PTT-kontakt / motorstyreenhed (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 49

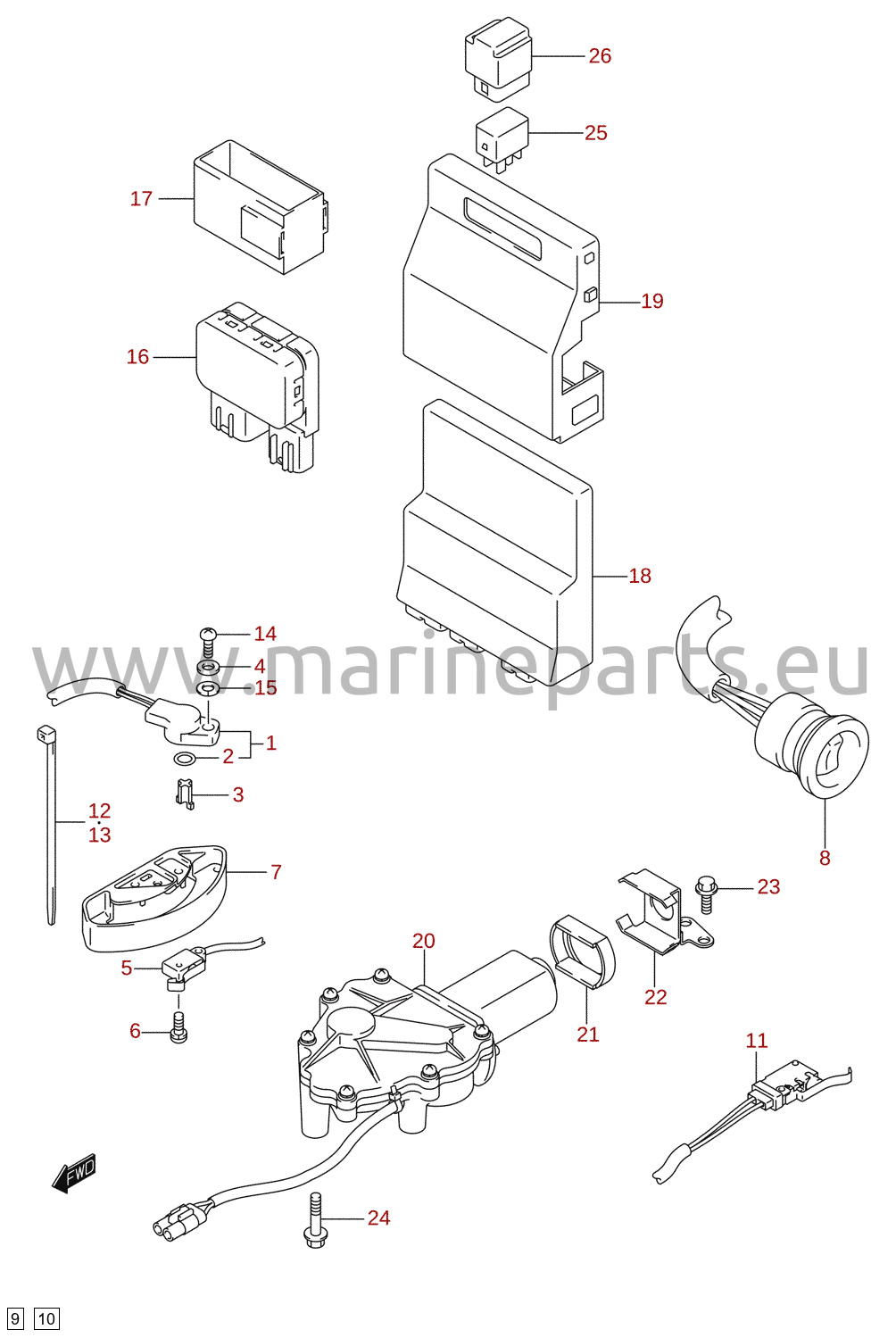

PTT-kontakt / motorstyreenhed (DF150TG, DF150ZG)
Referencenr. DF175_E01_014 50
PTT-kontakt / motorstyreenhed (DF175TG, DF175ZG)
Referencenr. DF175_E01_014 51

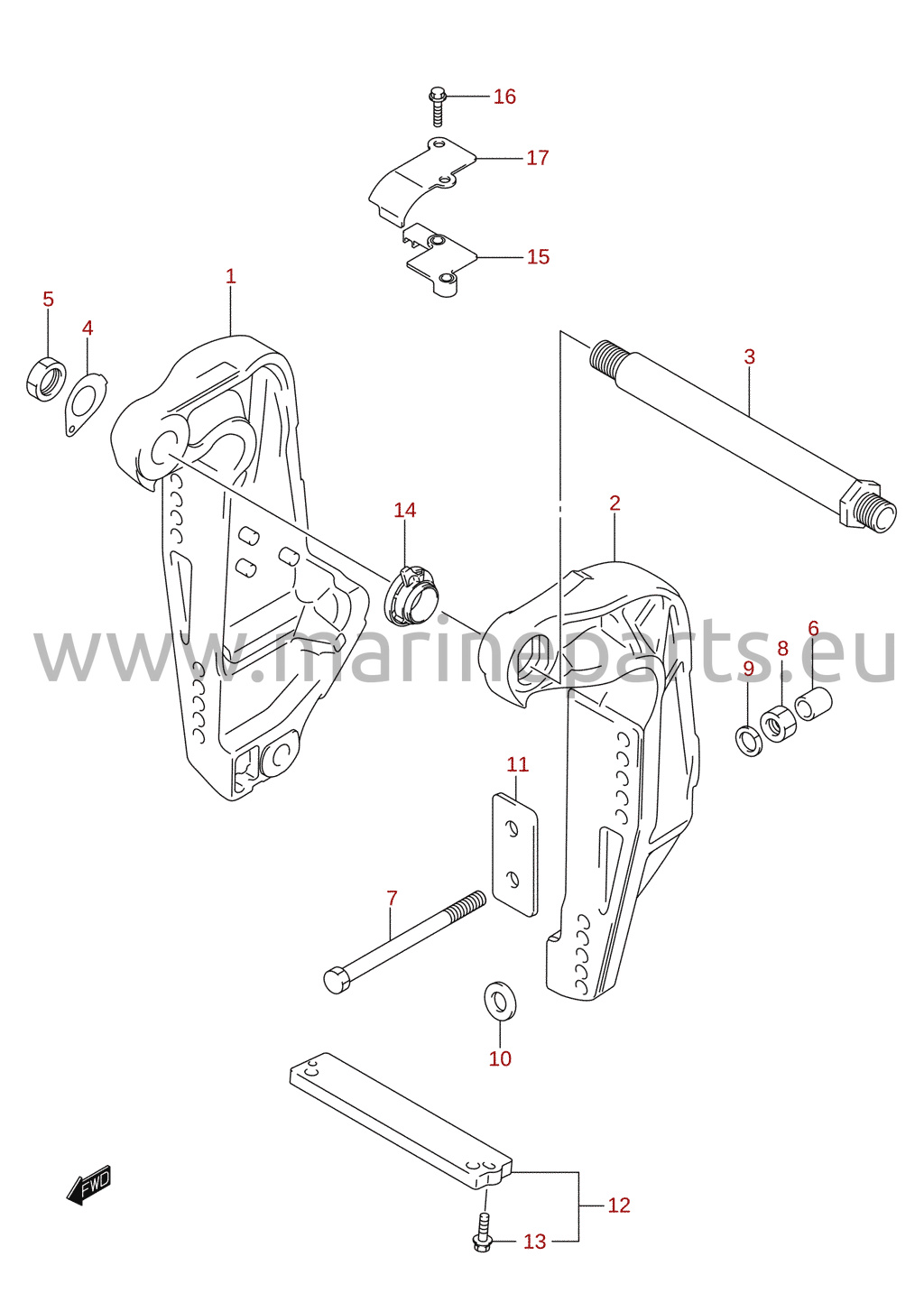

Spejlbeslag (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 53

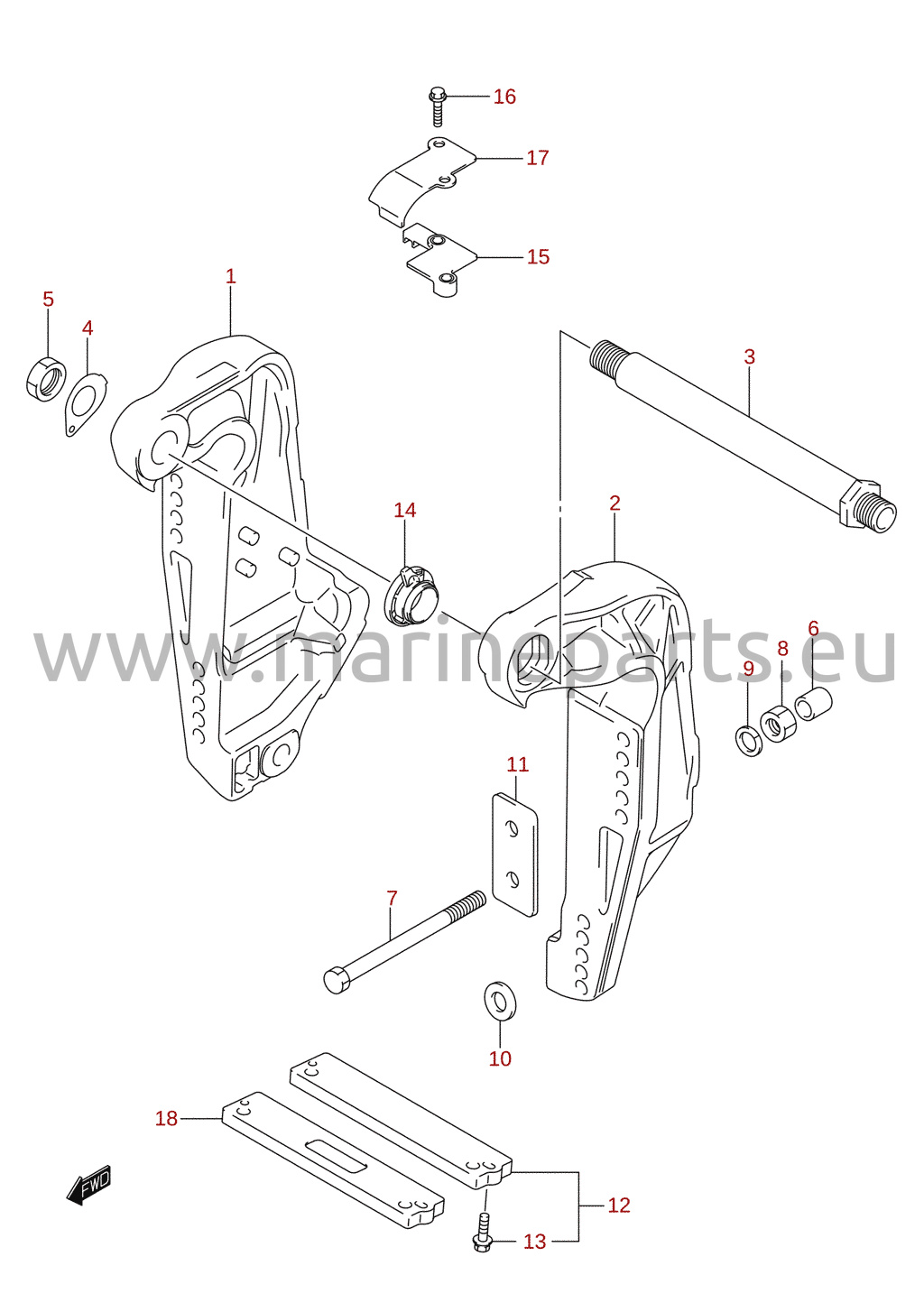

Spejlbeslag (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 52

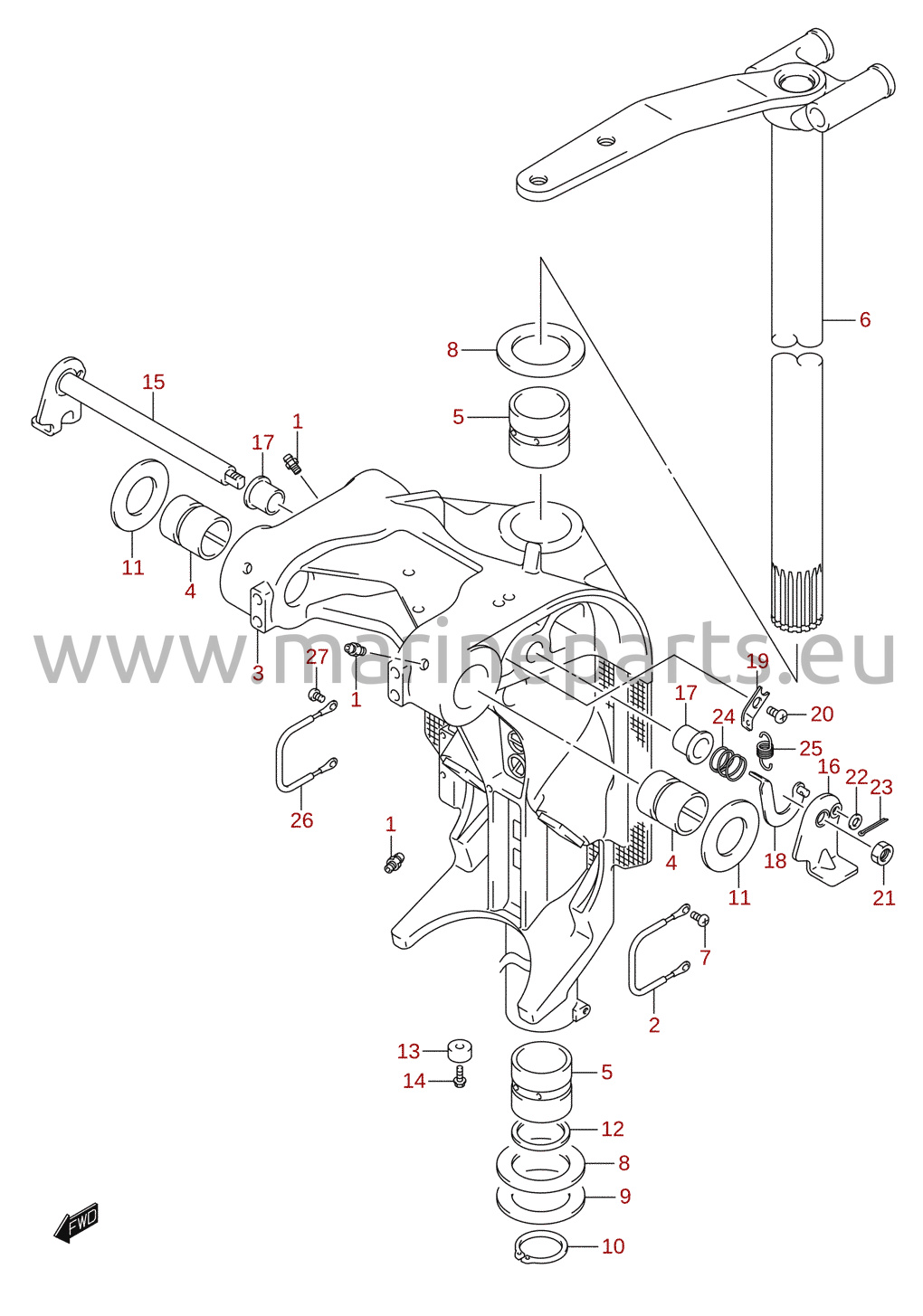

Drejebeslag
Referencenr. DF175_E01_014 54

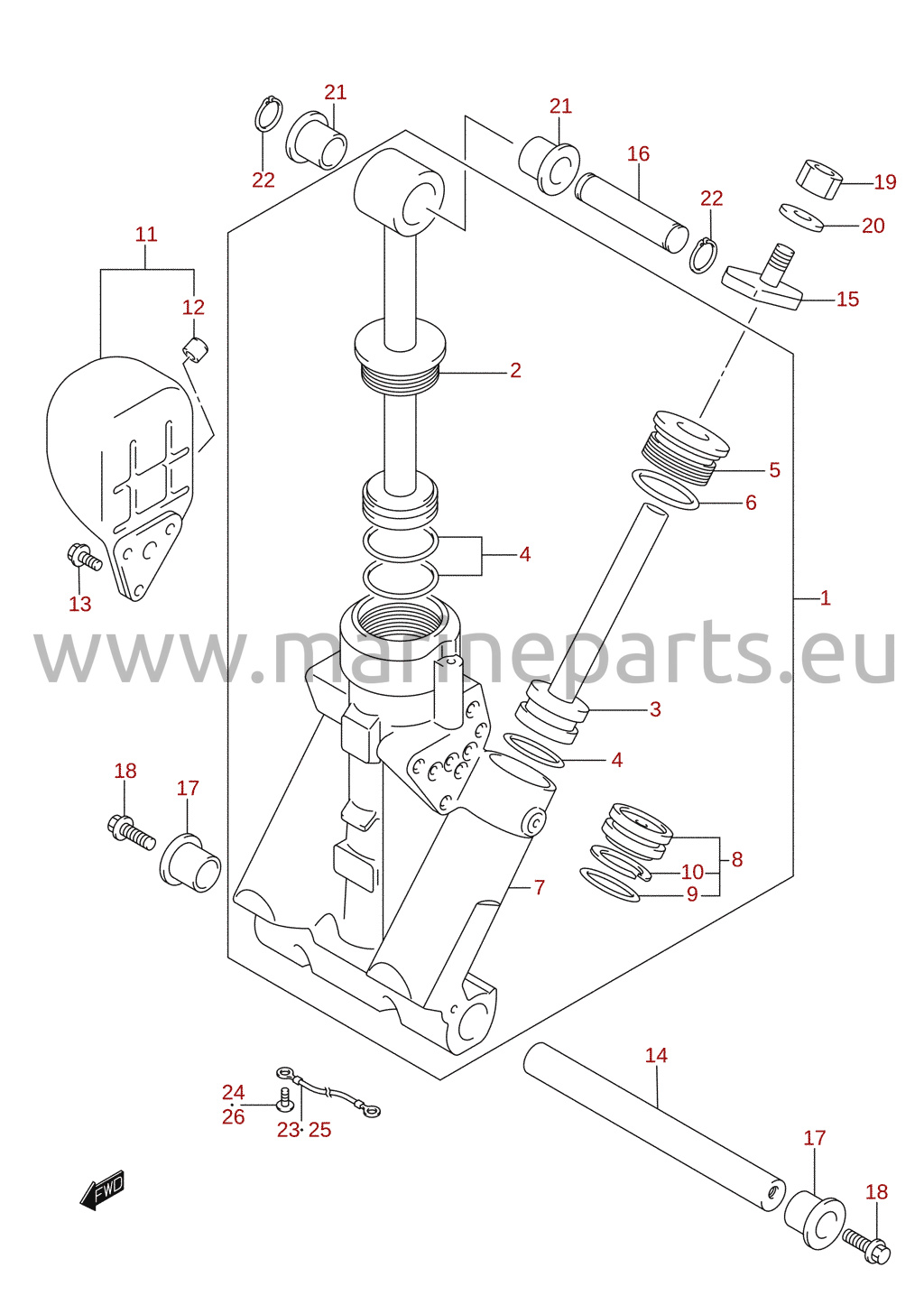

Trimcylinder
Referencenr. DF175_E01_014 55
Motorholder (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 57

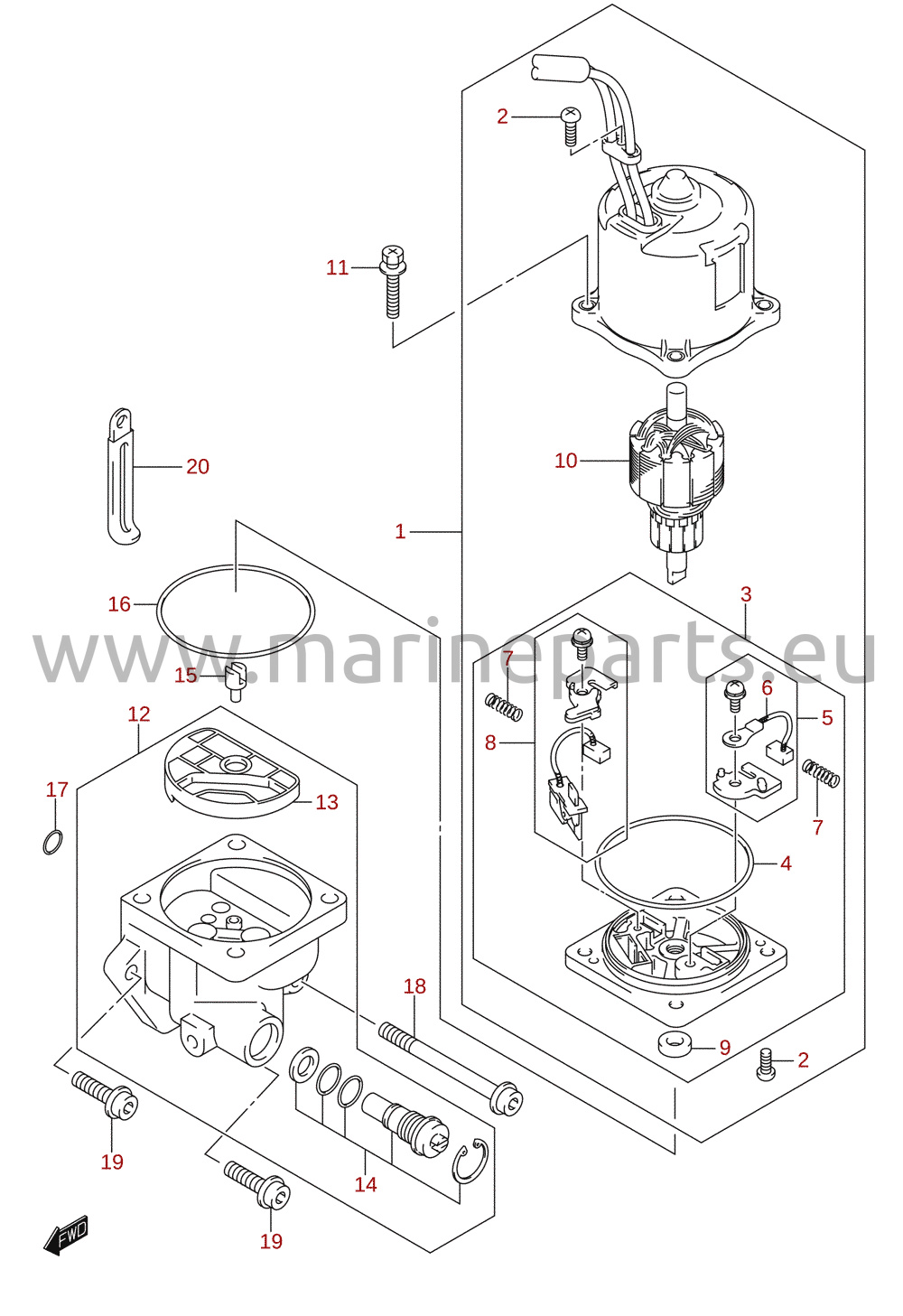

PTT-motor
Referencenr. DF175_E01_014 56

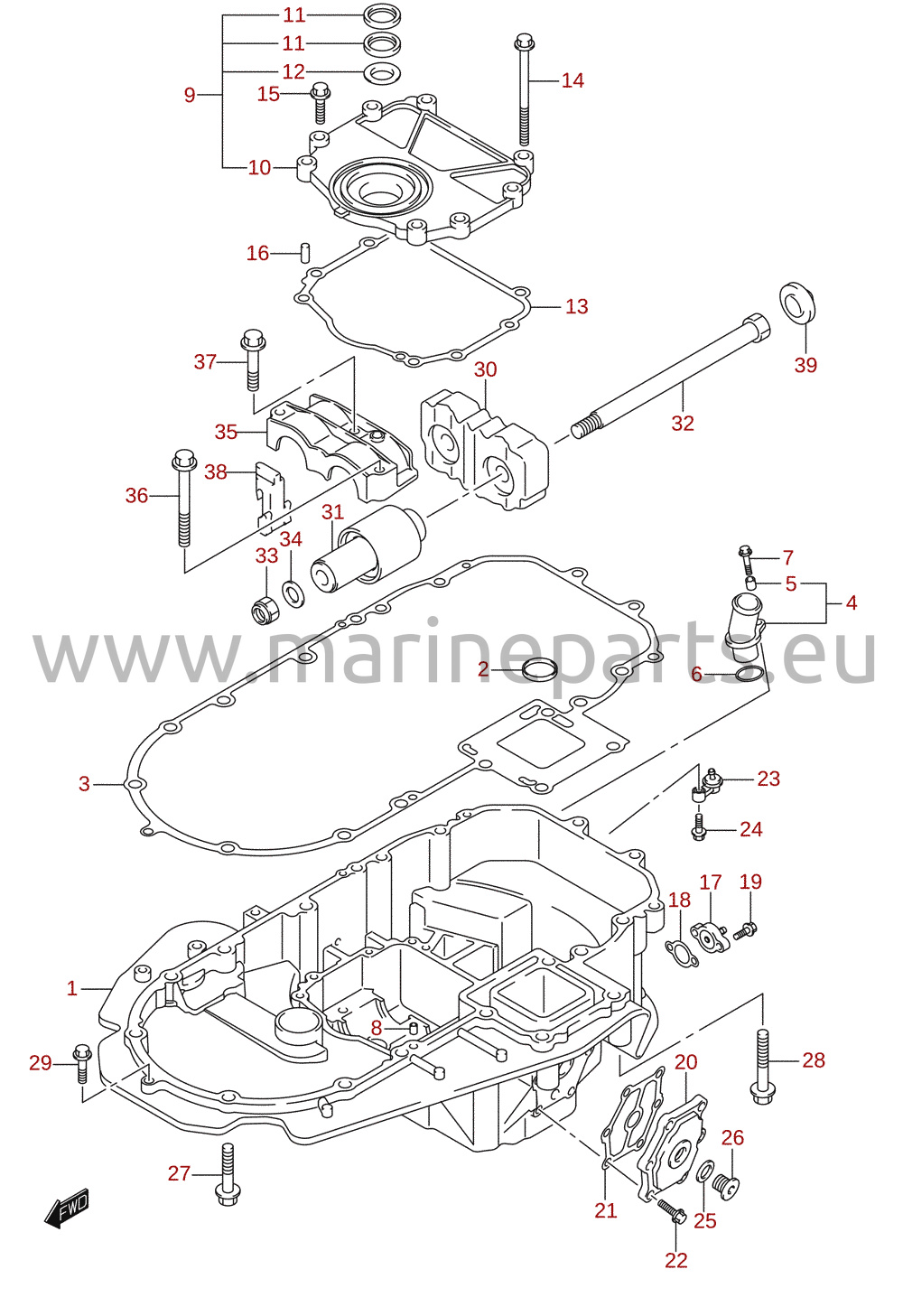

Motorholder (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 58

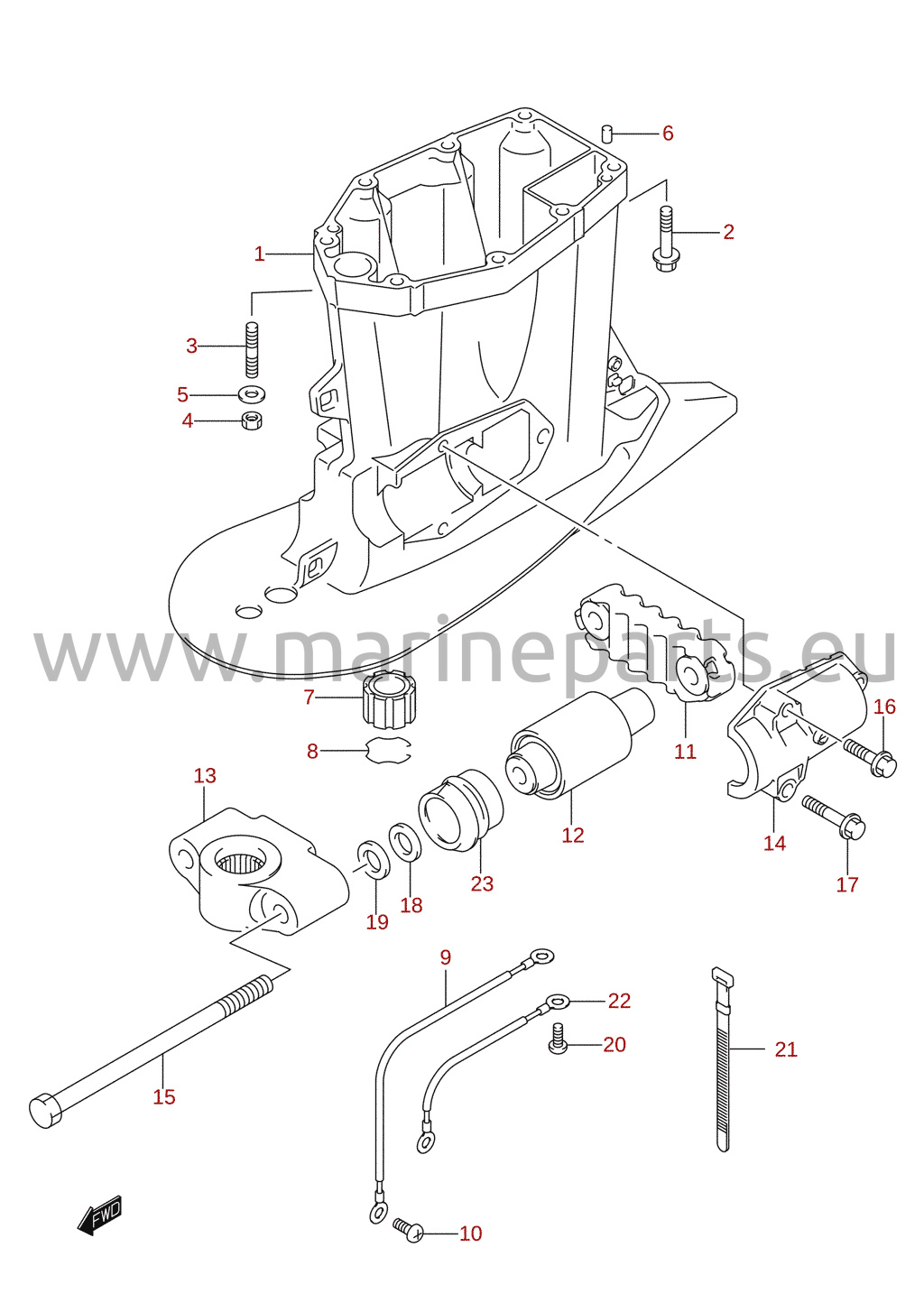

Drivakselhus
Referencenr. DF175_E01_014 59

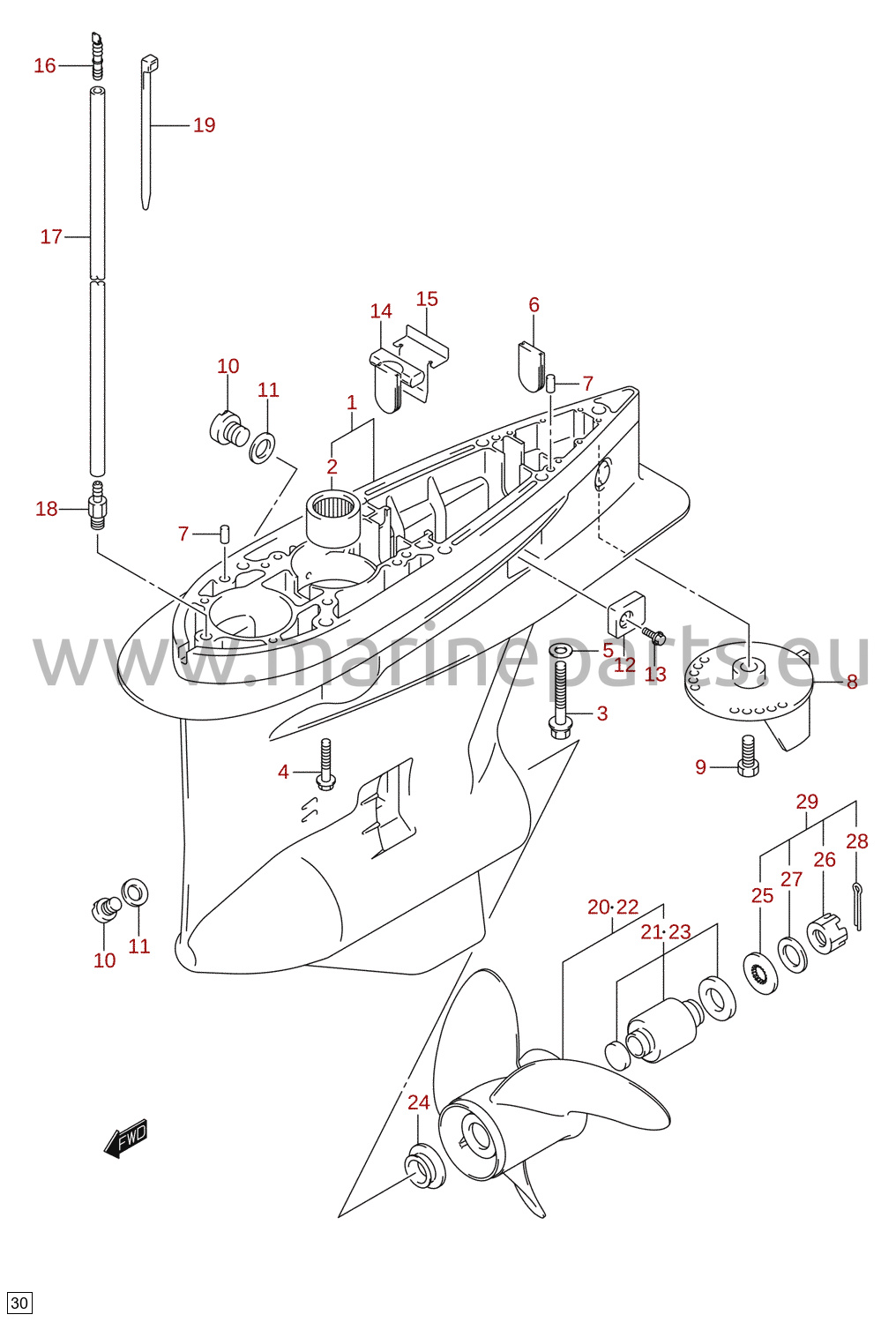

Gearhus (DF150T, DF150TG, DF175T, DF175TG)
Referencenr. DF175_E01_014 60

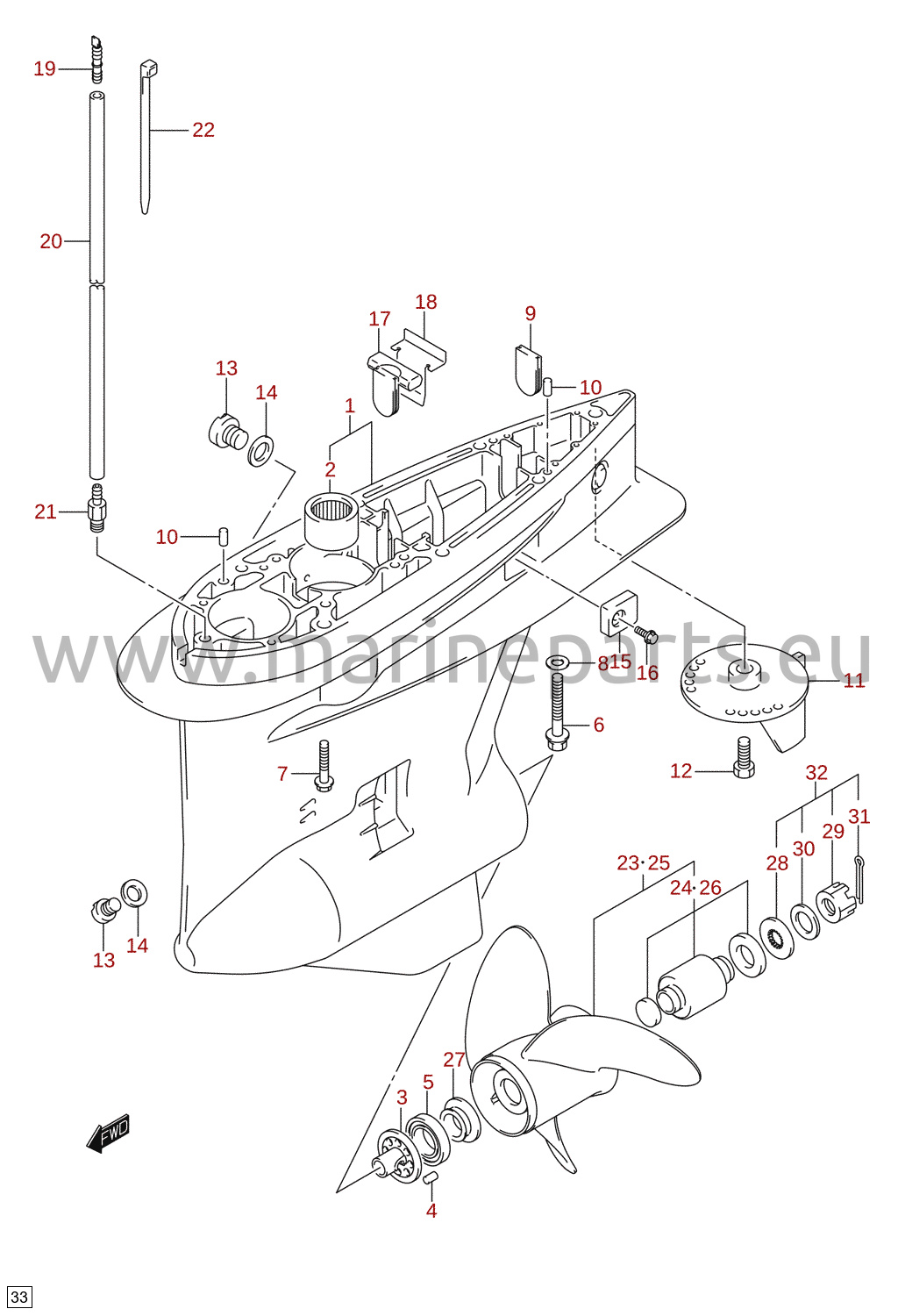

Gearhus (DF150Z, DF150ZG, DF175Z, DF175ZG)
Referencenr. DF175_E01_014 61

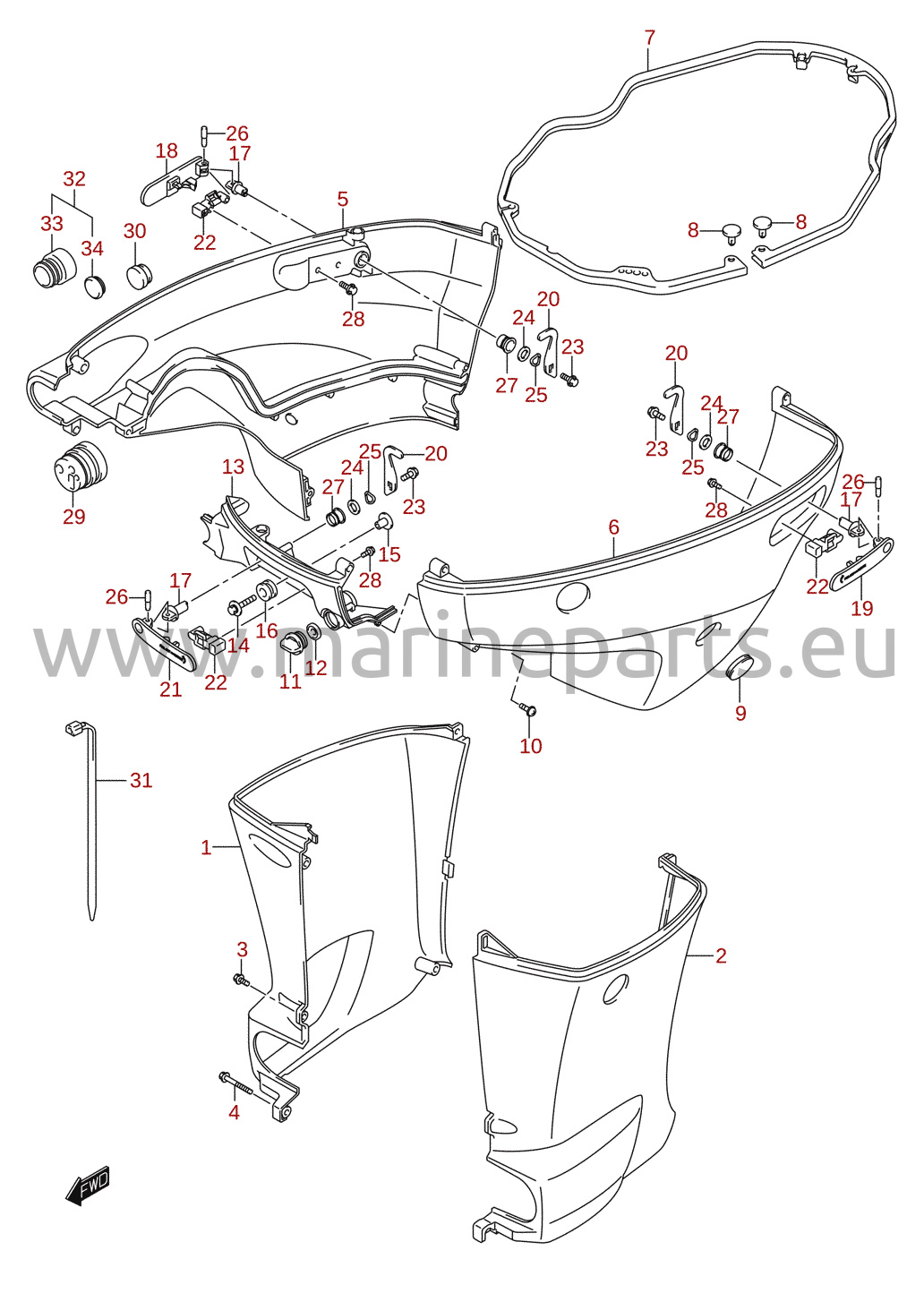

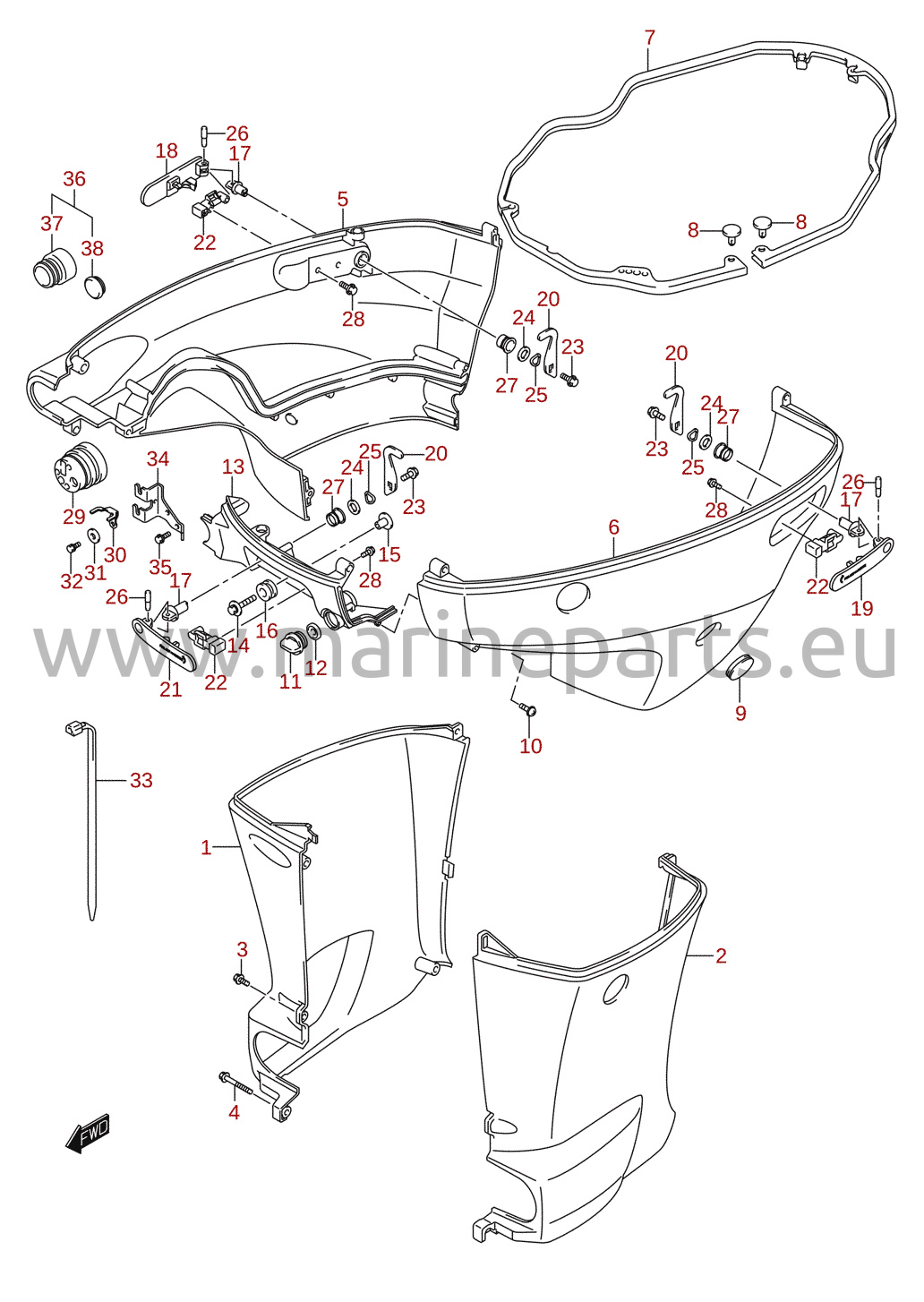

Sidedæksel (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 62
Sidedæksel (DF150TG, DF150ZG, DF175TG, DF175ZG)
Referencenr. DF175_E01_014 63

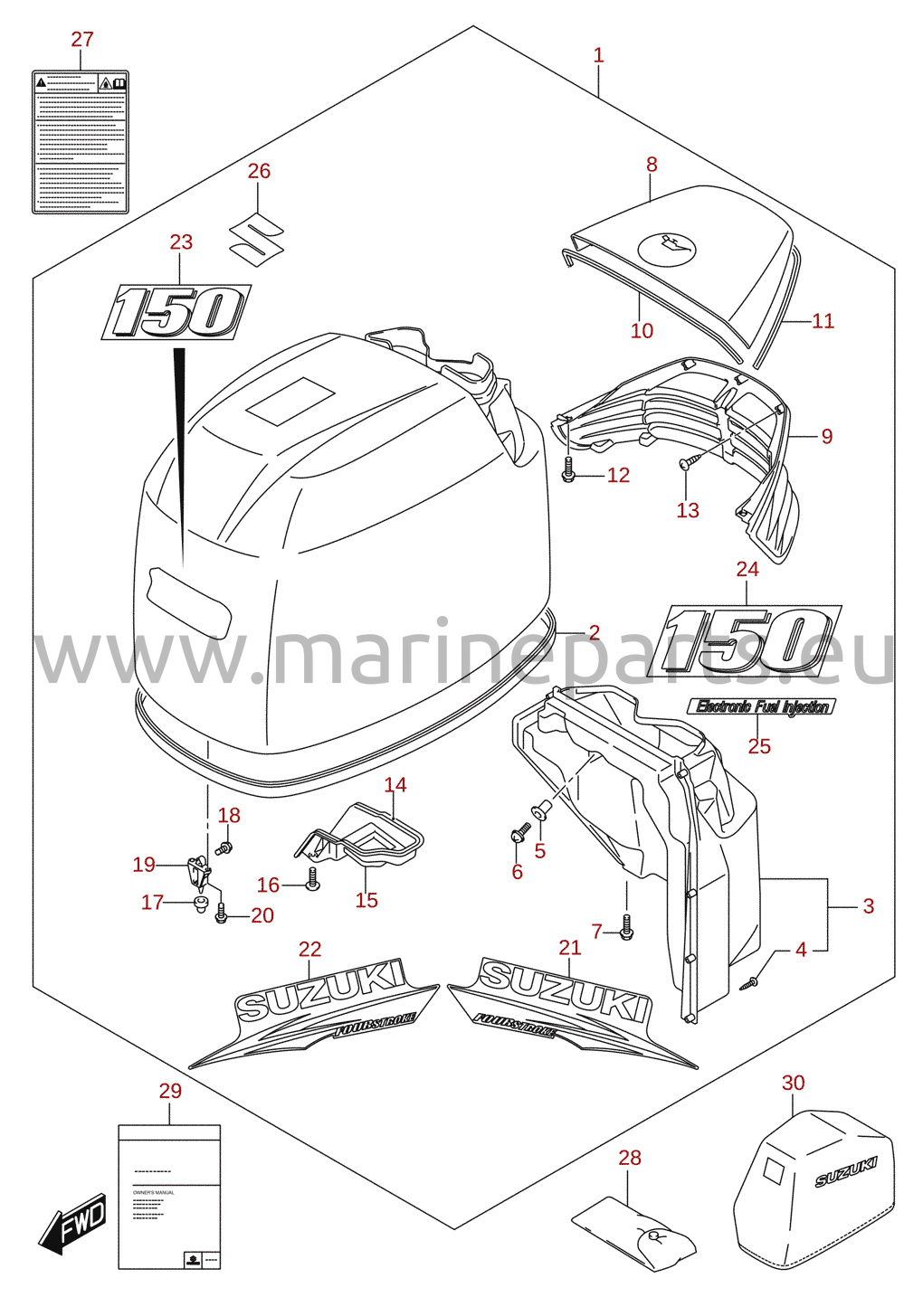

Motordæksel (DF150) 1/4
Referencenr. DF175_E01_014 64

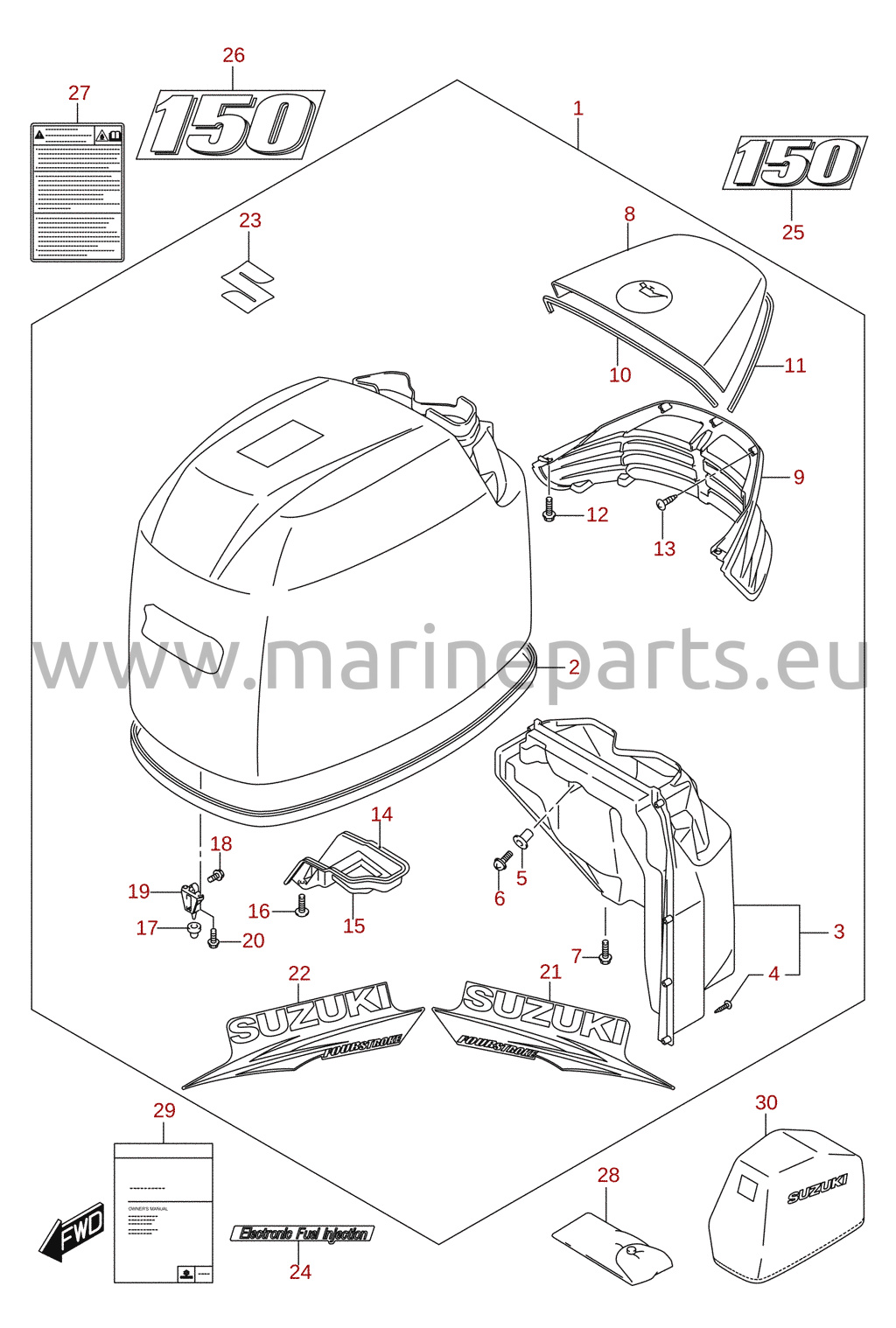

Motordæksel (DF150) 2/4
Referencenr. DF175_E01_014 65

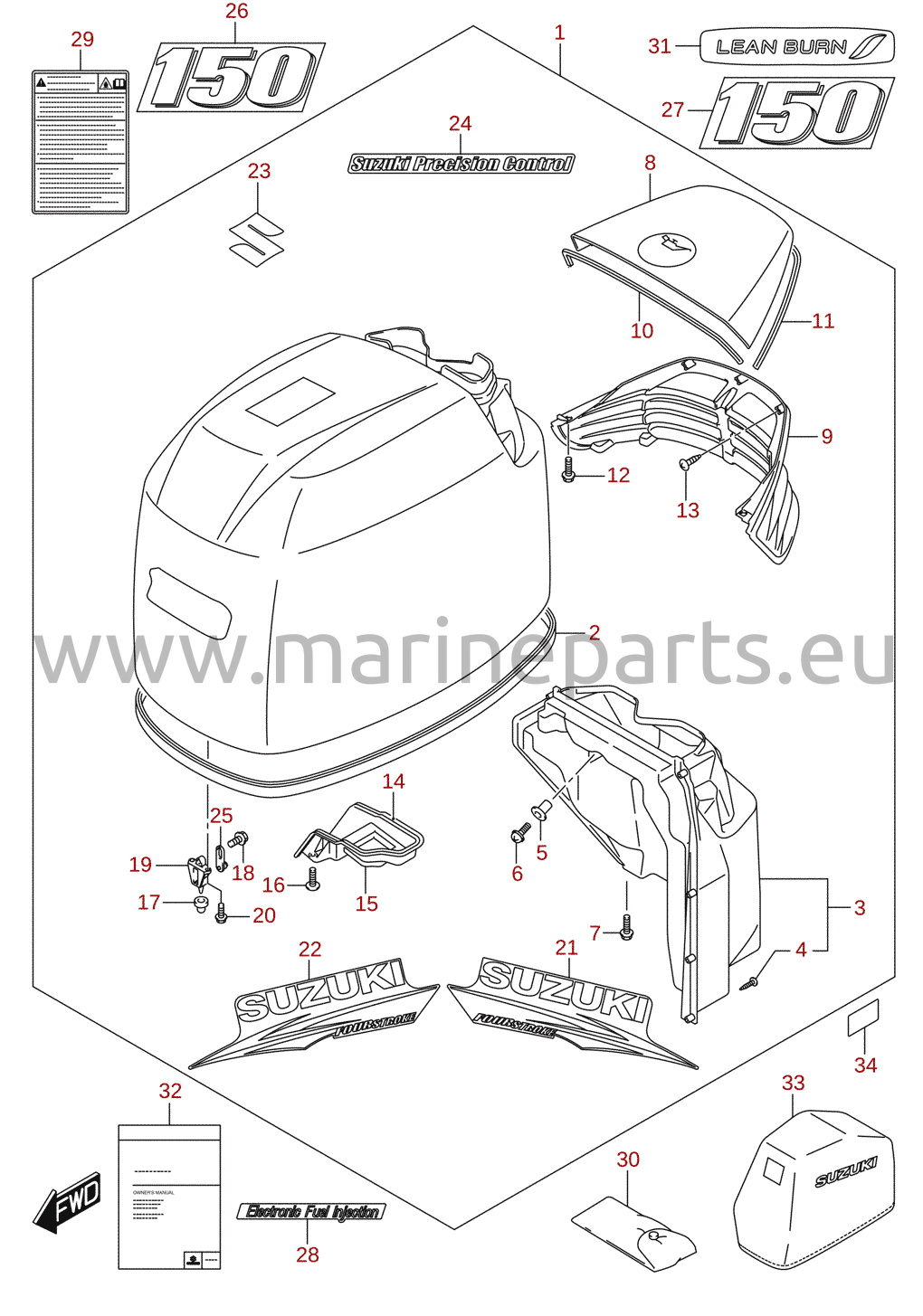

Motordæksel (DF150) 3/4
Referencenr. DF175_E01_014 66

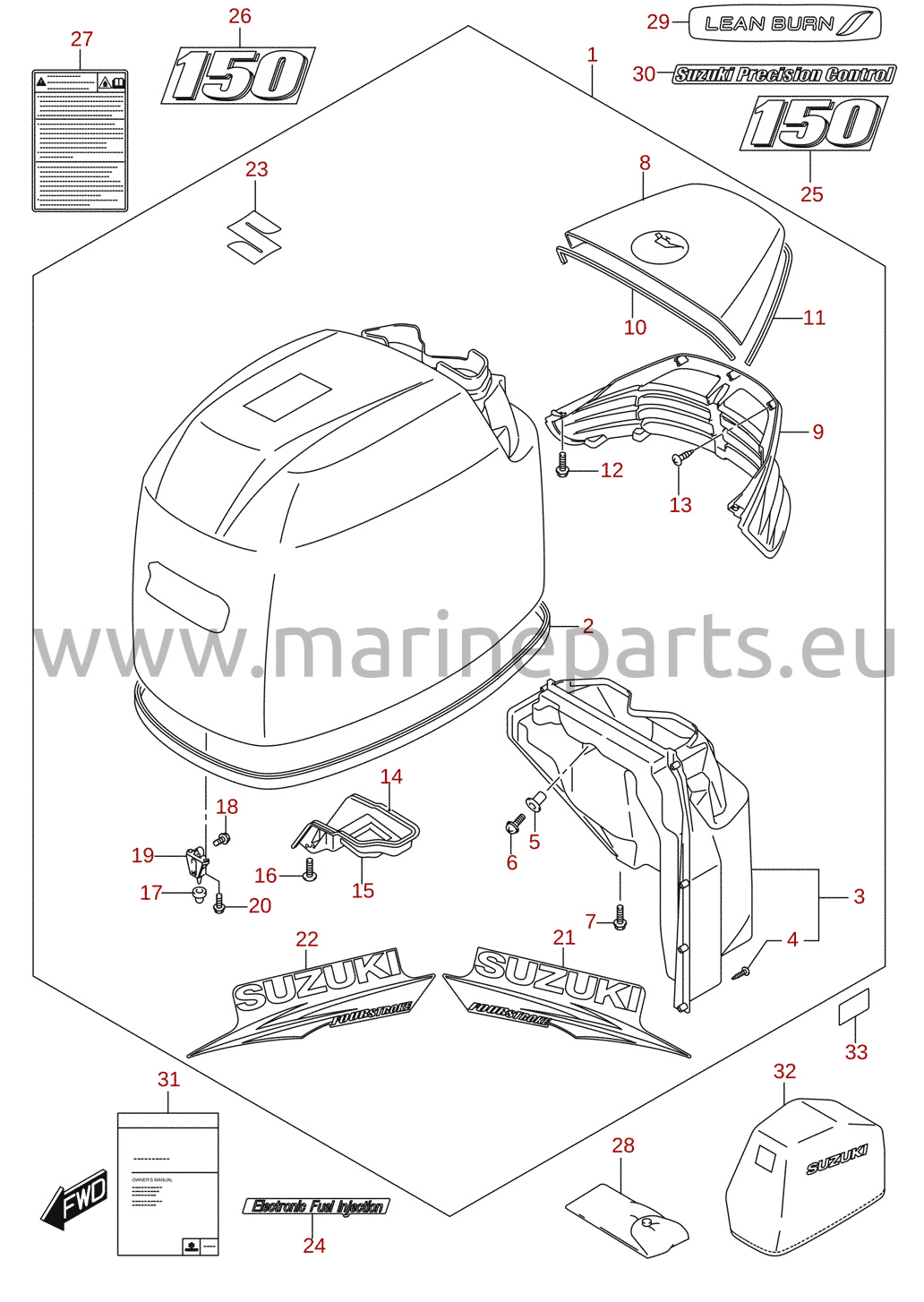

Motordæksel (DF150) 4/4
Referencenr. DF175_E01_014 67

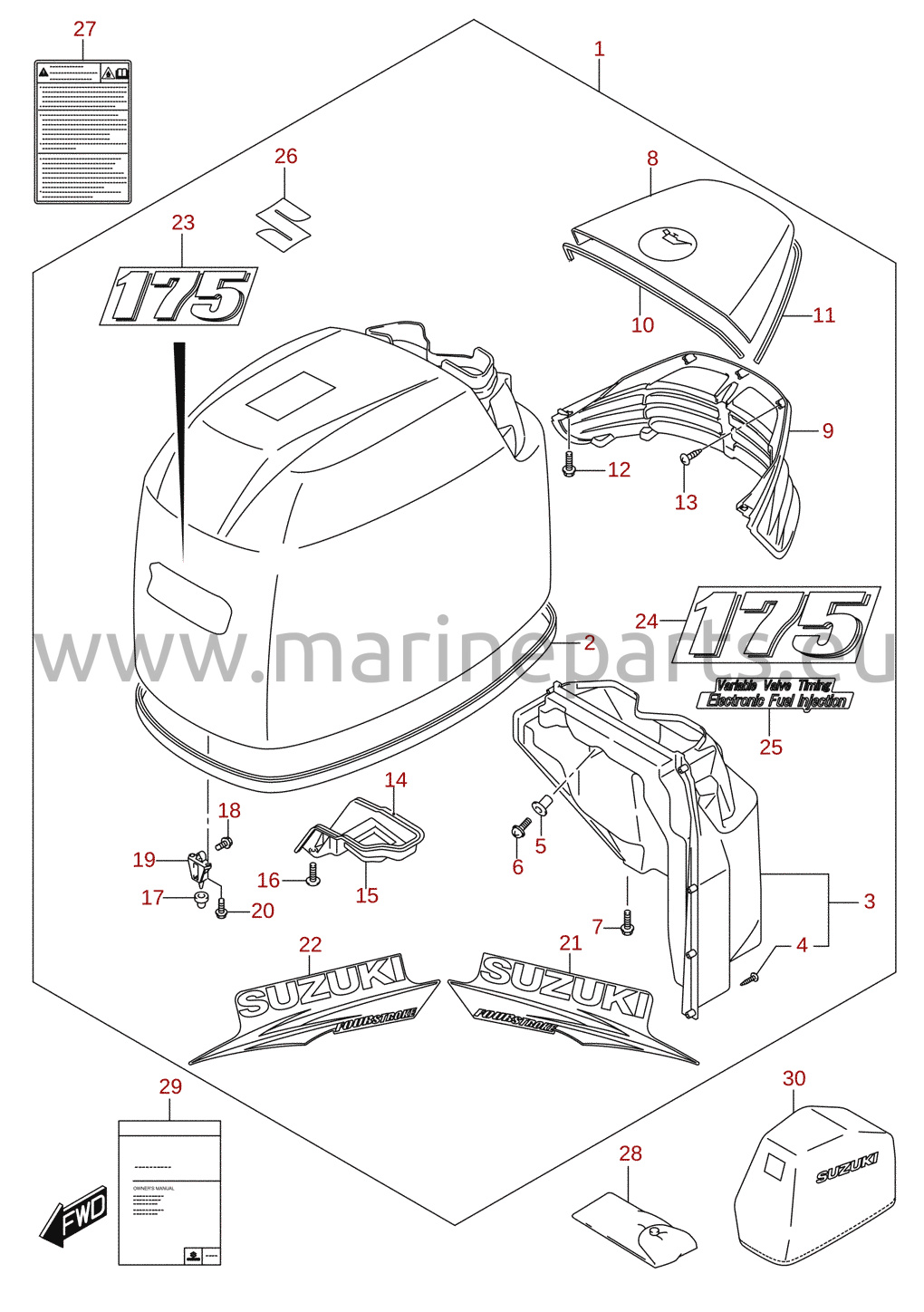

Motordæksel (DF175) 1/4
Referencenr. DF175_E01_014 68

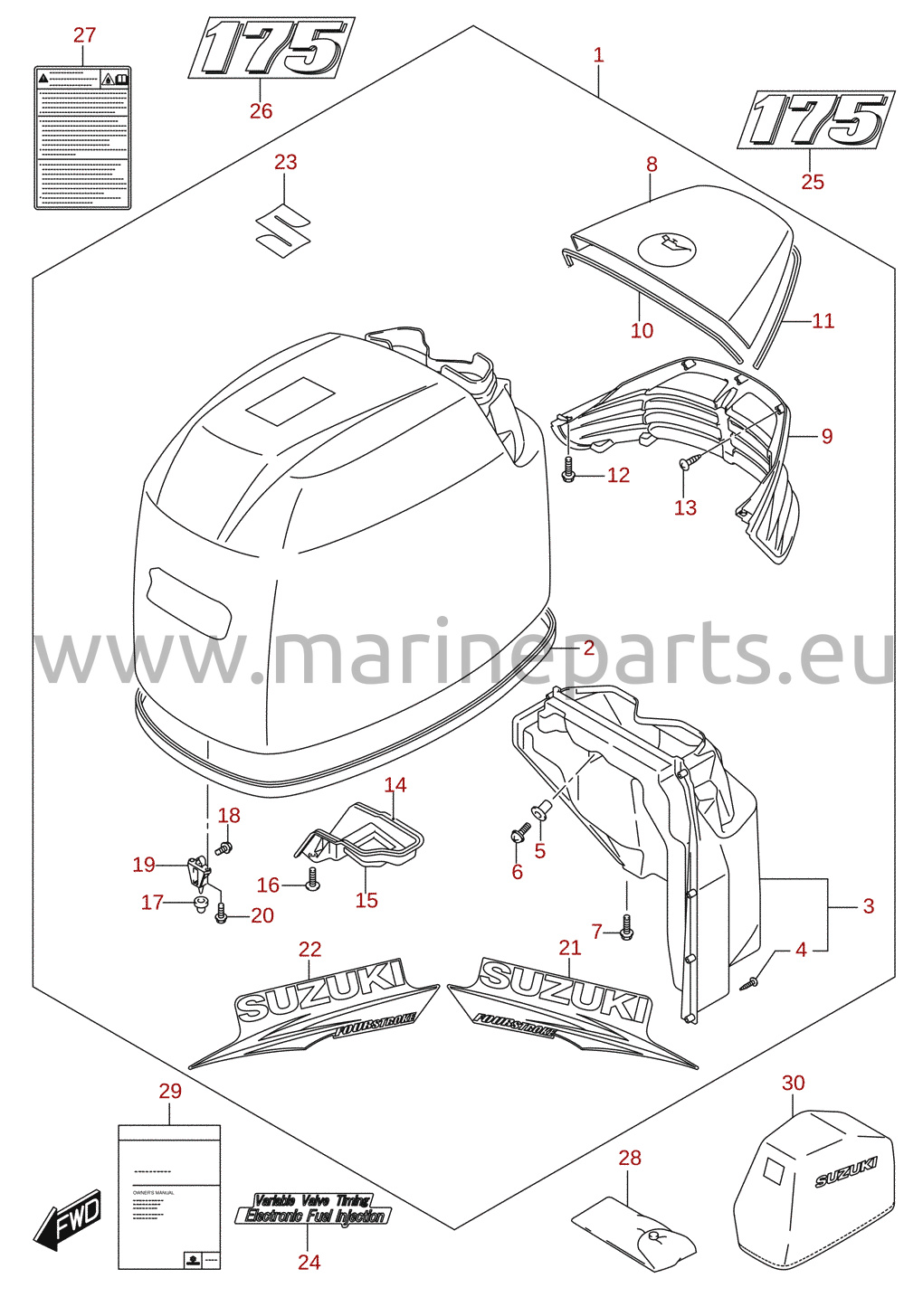

Motordæksel (DF175) 2/4
Referencenr. DF175_E01_014 69

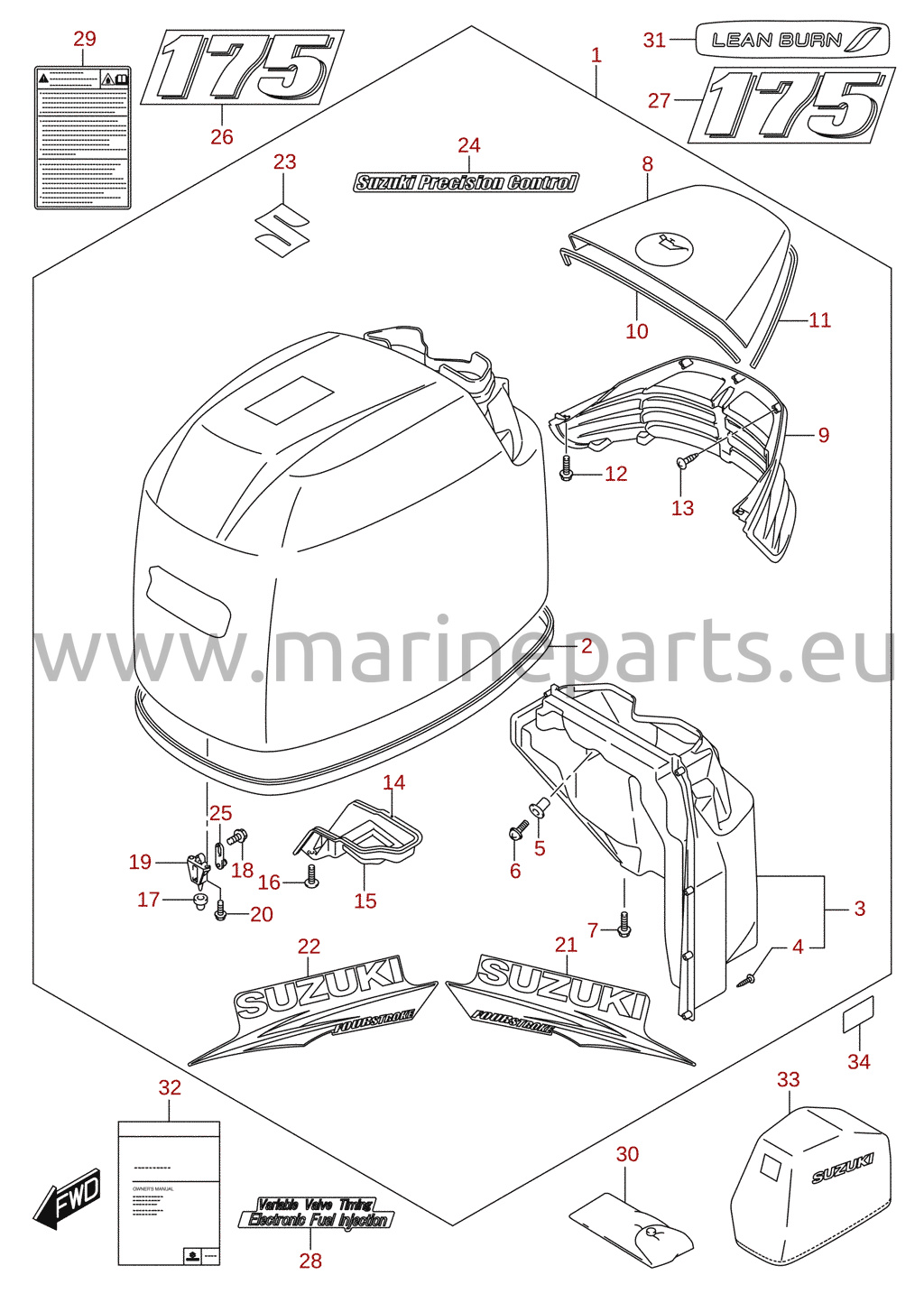

Motordæksel (DF175) 3/4
Referencenr. DF175_E01_014 70

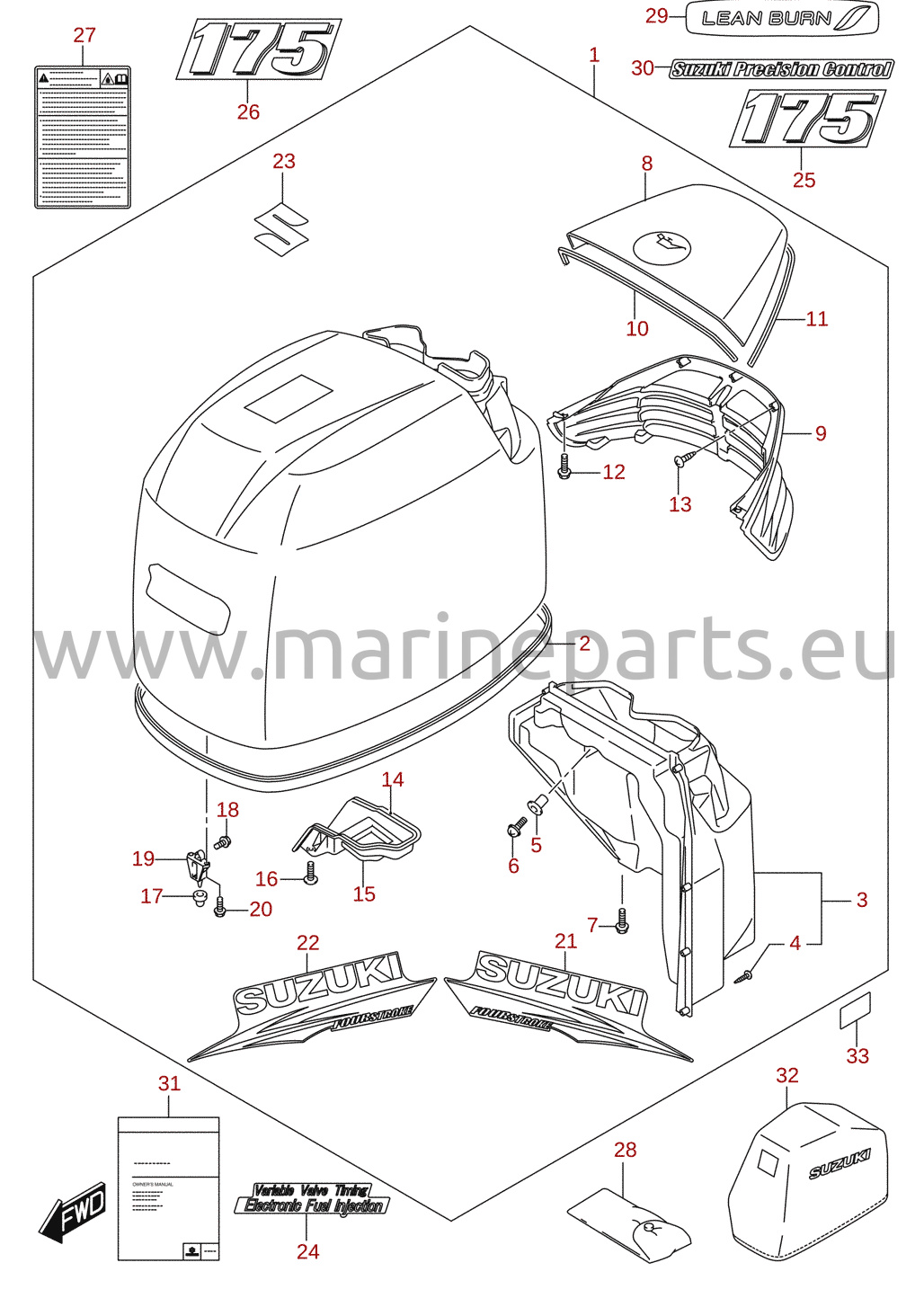

Motordæksel (DF175) 4/4
Referencenr. DF175_E01_014 71

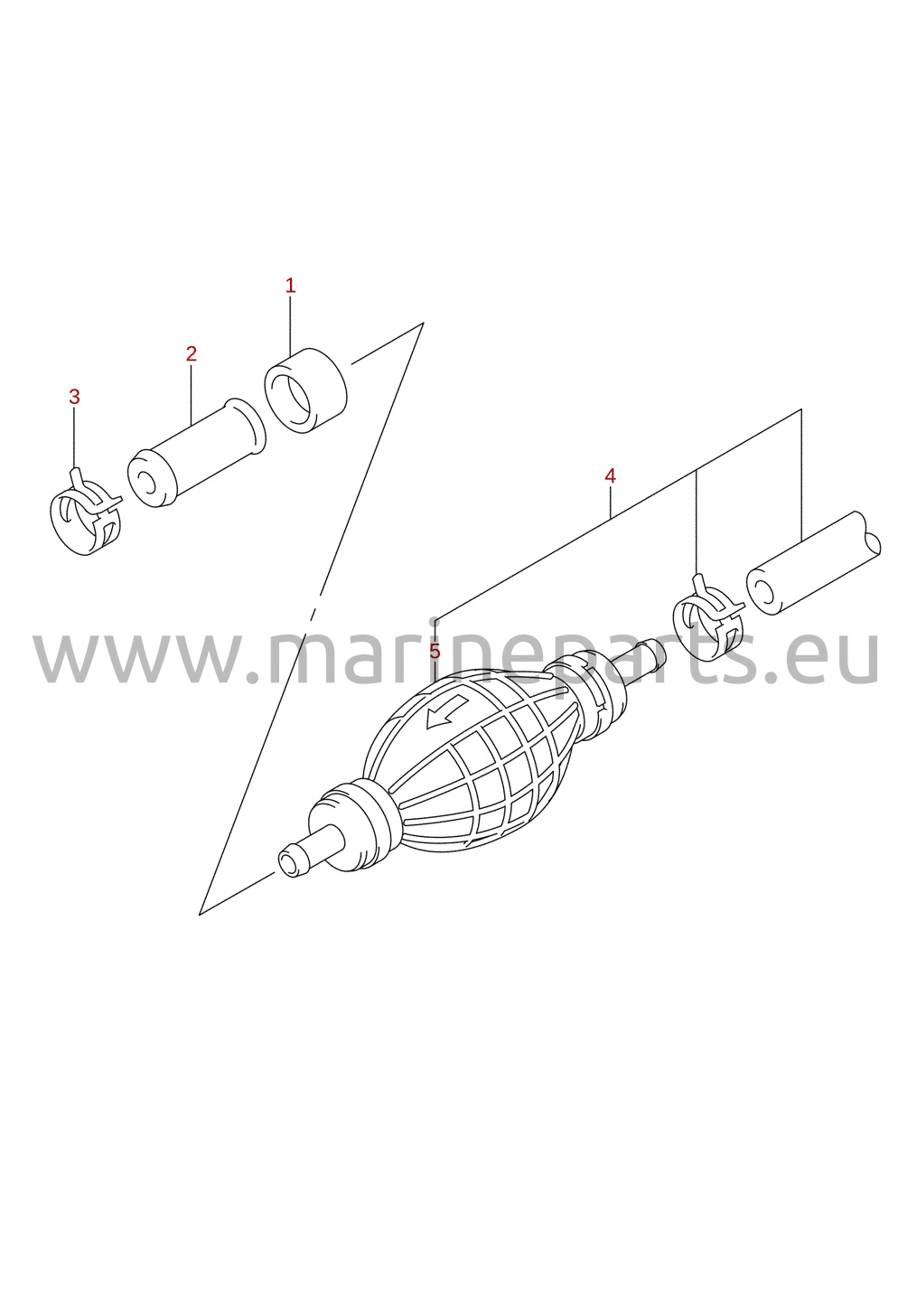

Brændstofslange
Referencenr. DF175_E01_014 72
Styrestang
Referencenr. DF175_E01_014 73

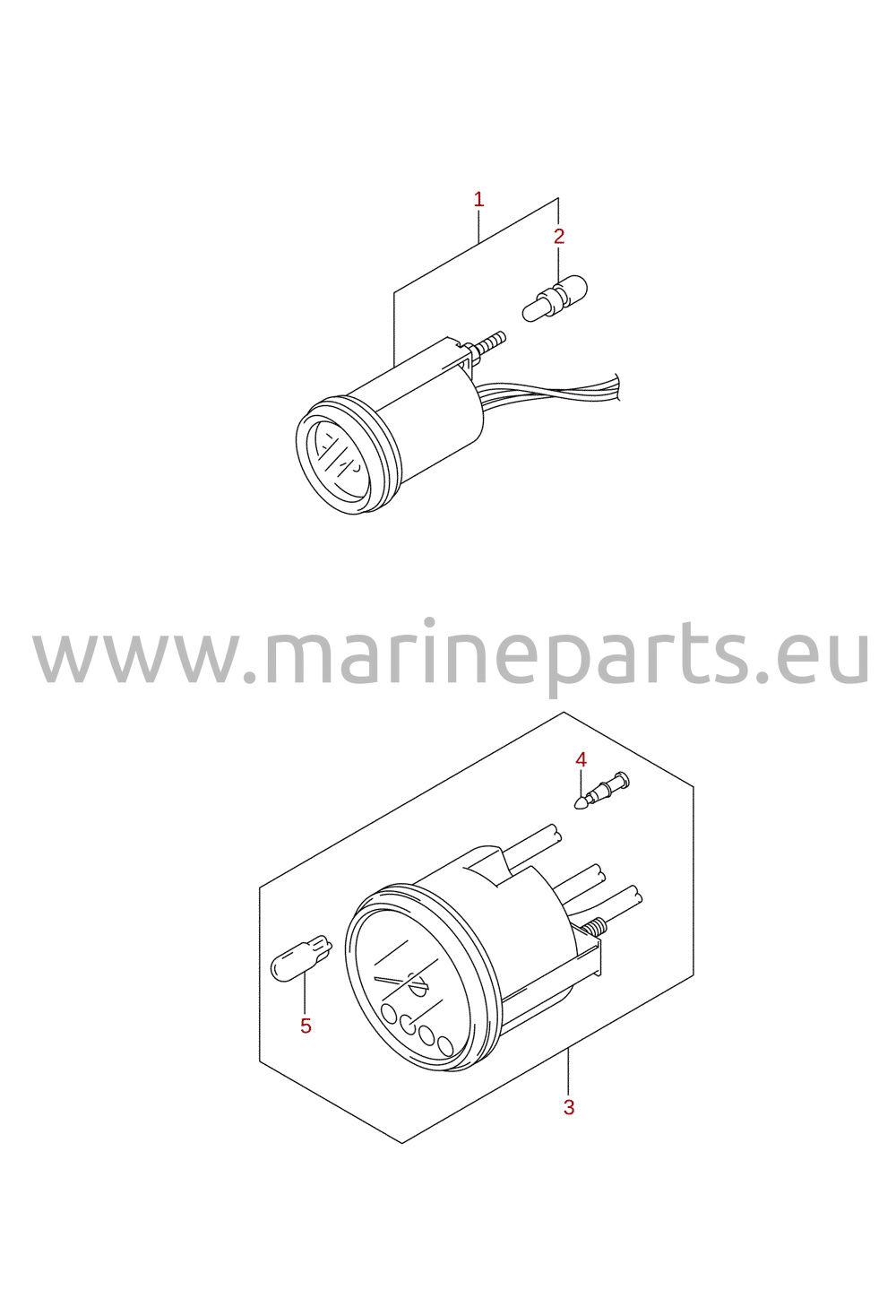

Instrument (DF150T, DF150Z, DF175T, DF175Z)
Referencenr. DF175_E01_014 74

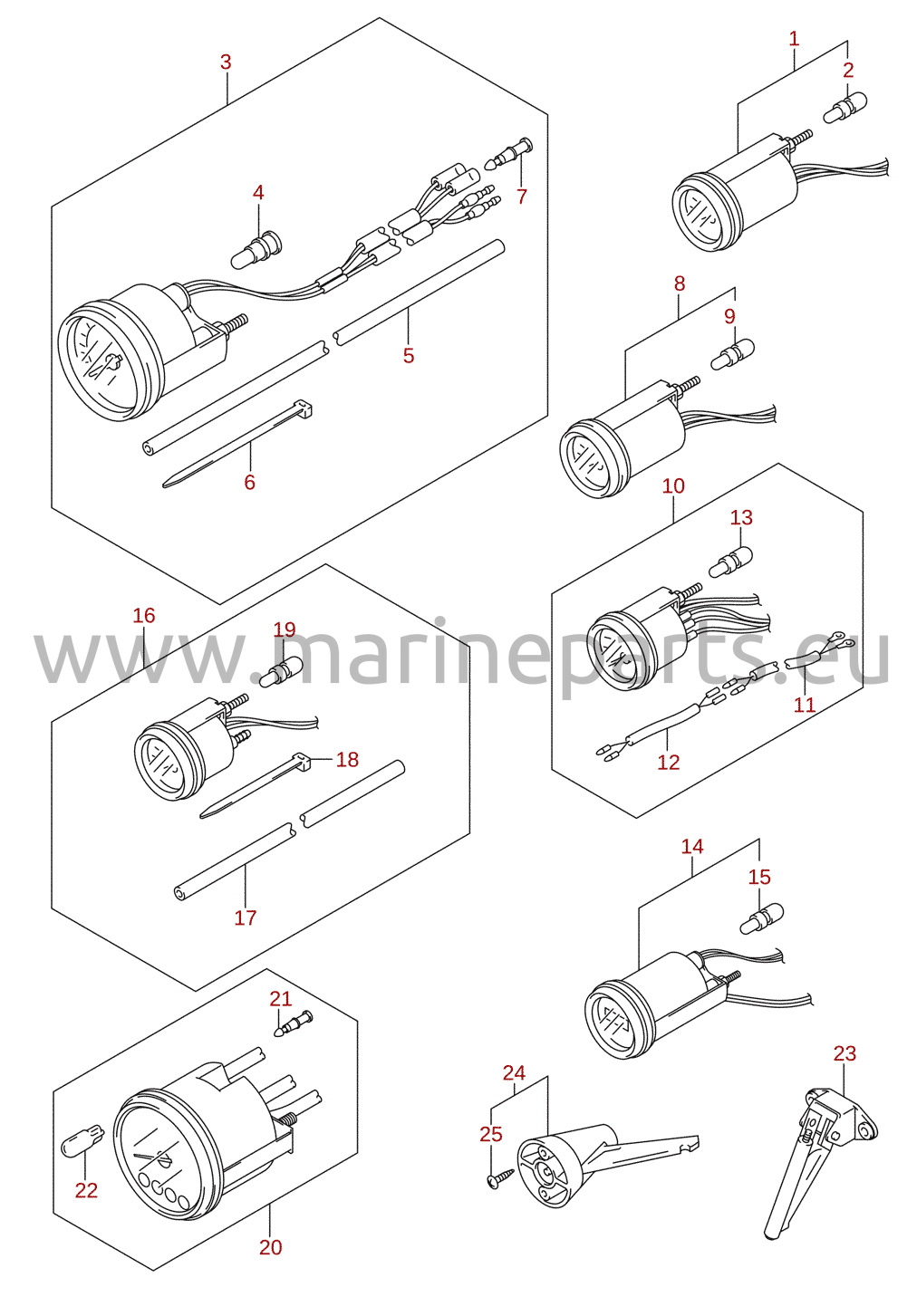

Instrument (1) (ekstraudstyr)
Referencenr. DF175_E01_014 75

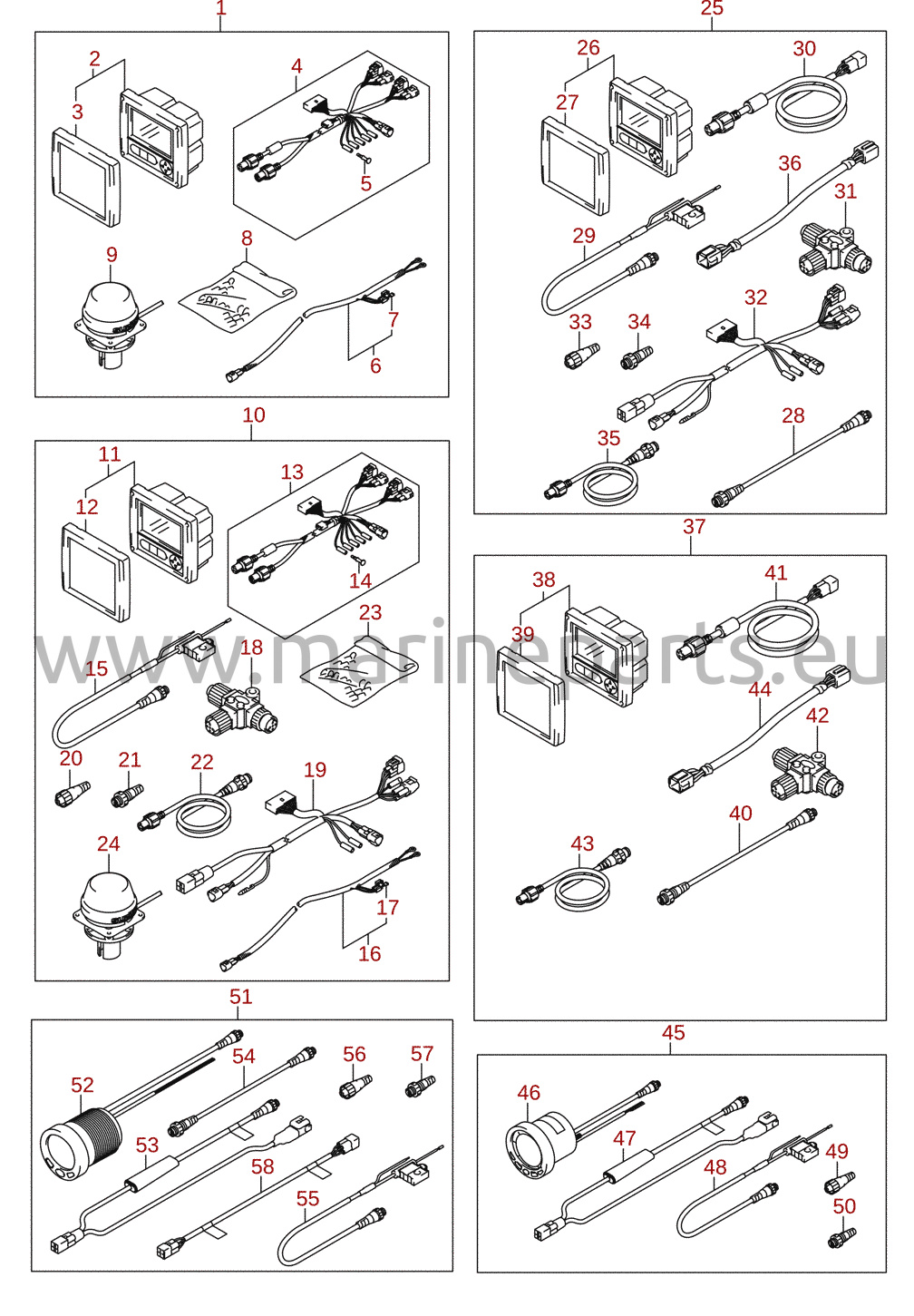

Instrument (2) (DF150T, DF150Z, DF175T, DF175Z) (ekstraudstyr)
Referencenr. DF175_E01_014 76

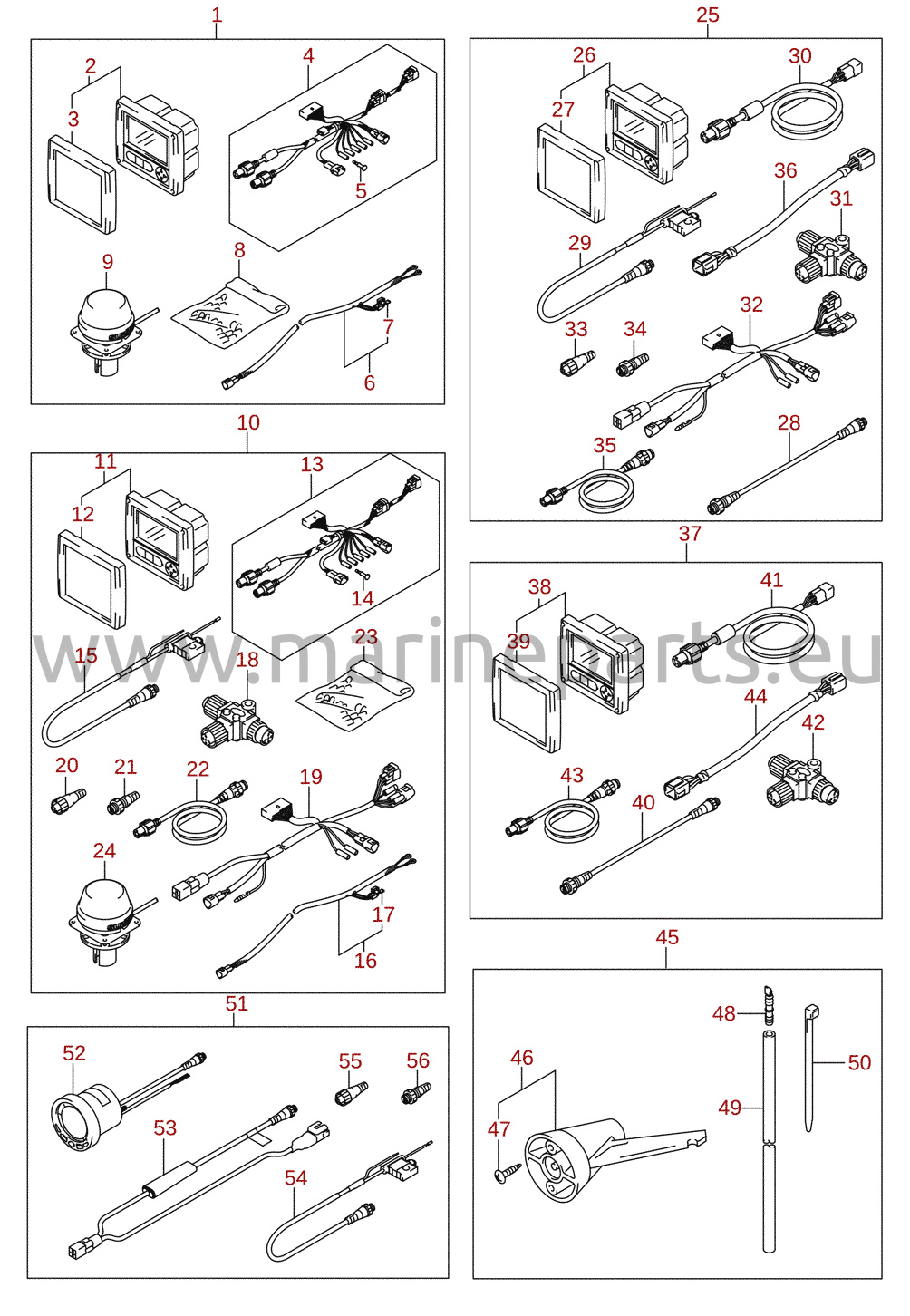

Instrument (2) (DF150TG, DF150ZG, DF175TG, DF175ZG) (ekstraudstyr)
Referencenr. DF175_E01_014 77

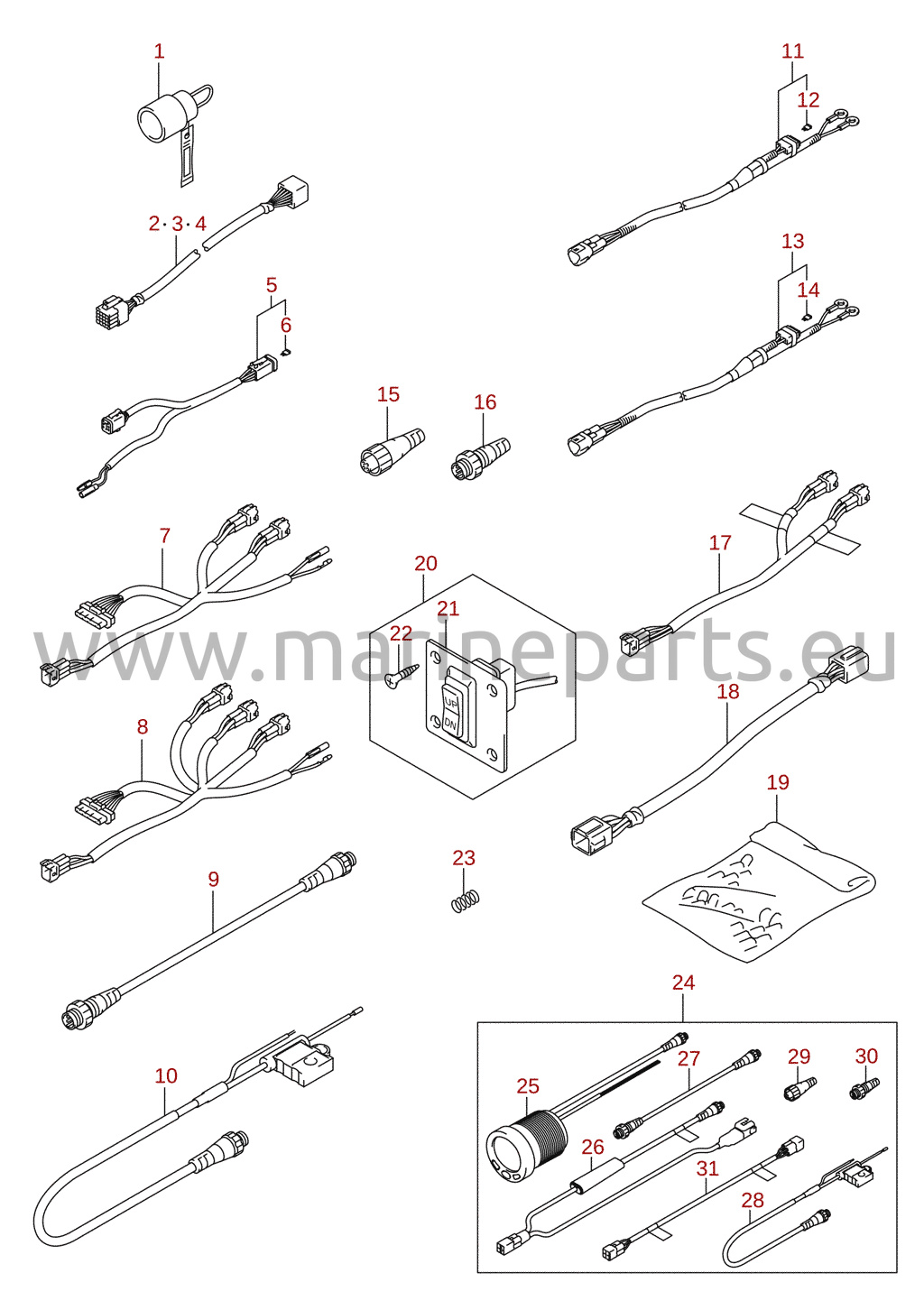

Instrument (3) (DF150TG, DF150ZG, DF175TG, DF175ZG) (ekstraudstyr)
Referencenr. DF175_E01_014 78

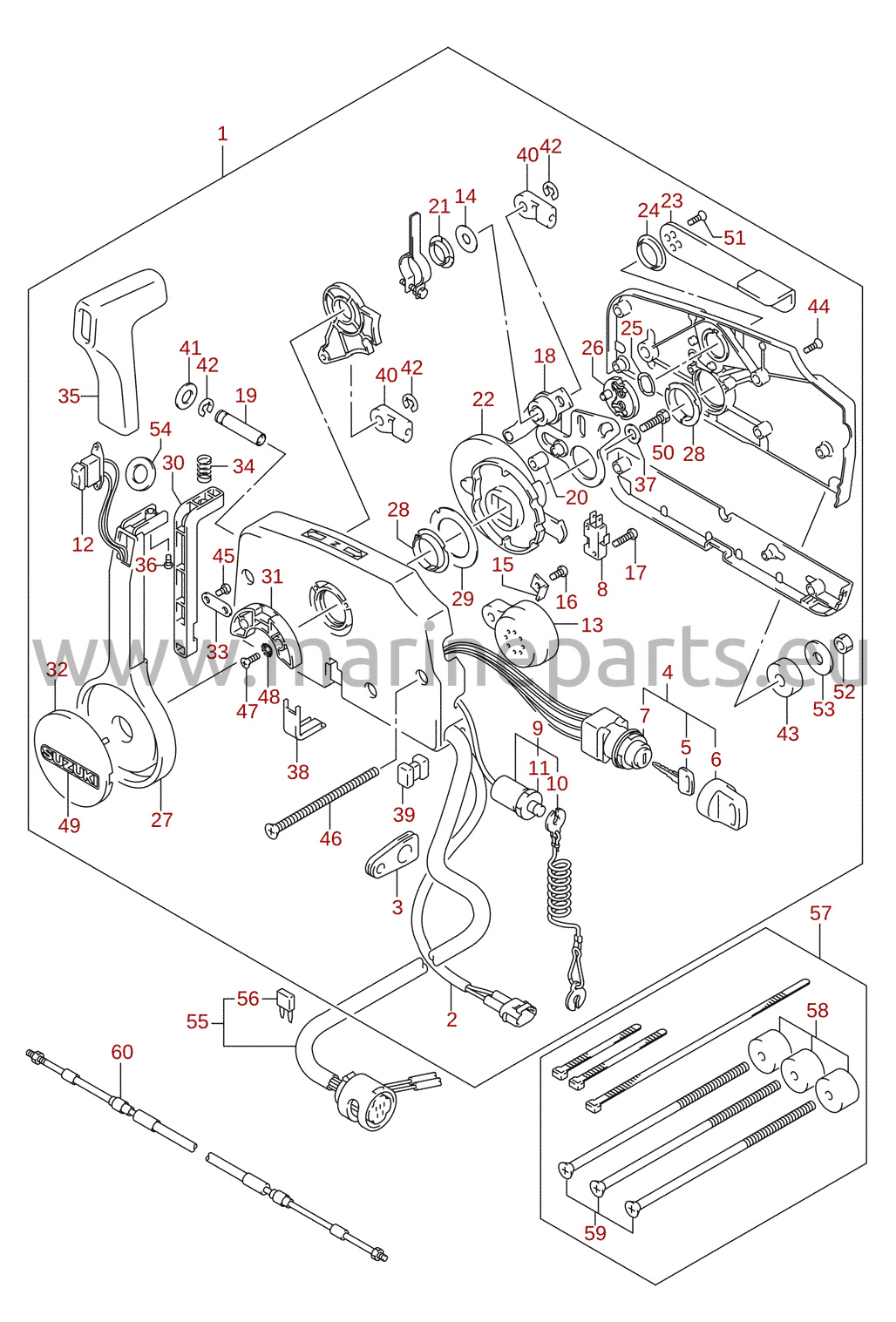

Fjernbetjening (DF150T, DF150Z, DF175T, DF175Z) (ekstraudstyr)
Referencenr. DF175_E01_014 79

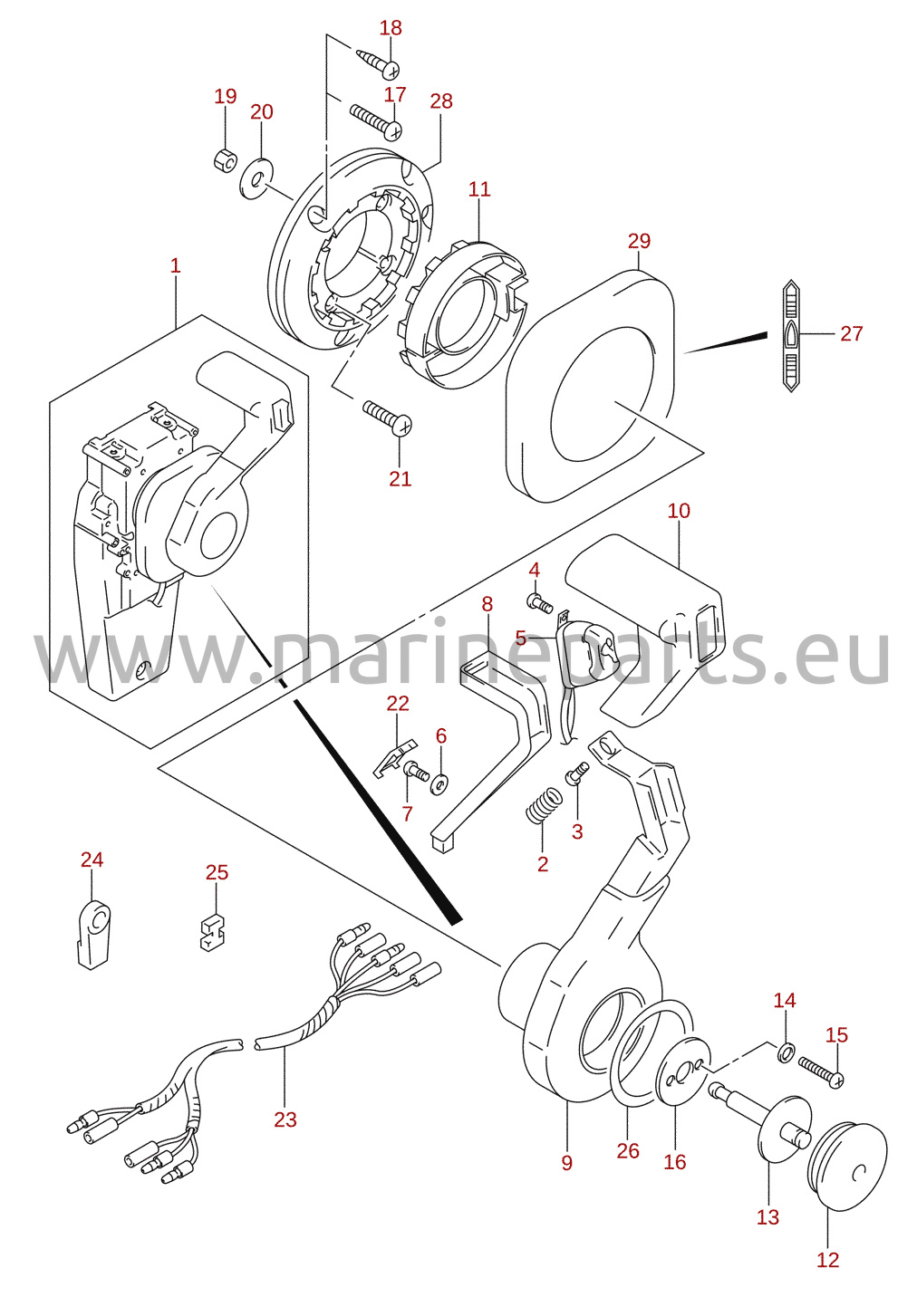

Skjult fjernbetjening (1) (ekstraudstyr)
Referencenr. DF175_E01_014 80

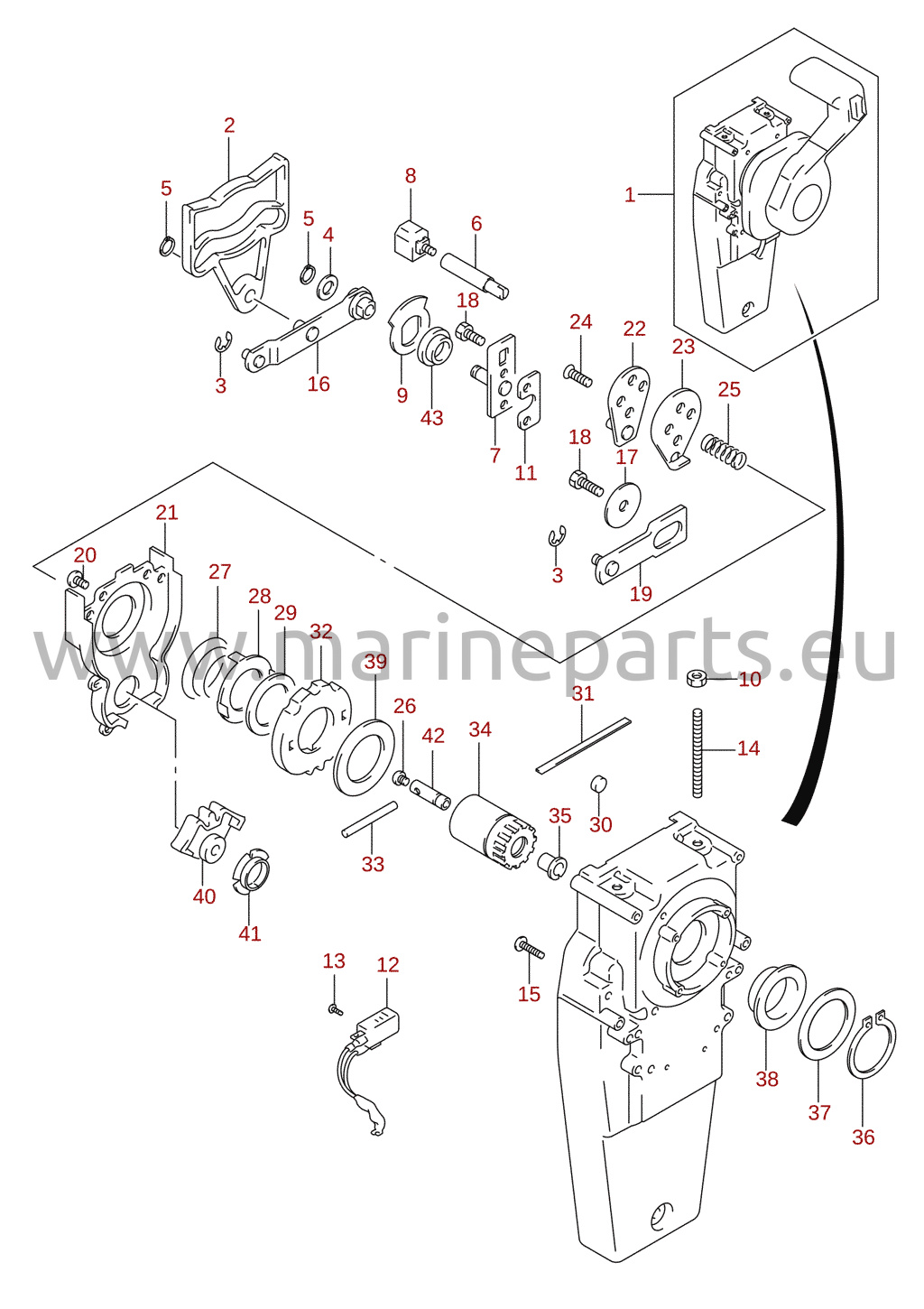

Skjult fjernbetjening (2) (ekstraudstyr)
Referencenr. DF175_E01_014 81

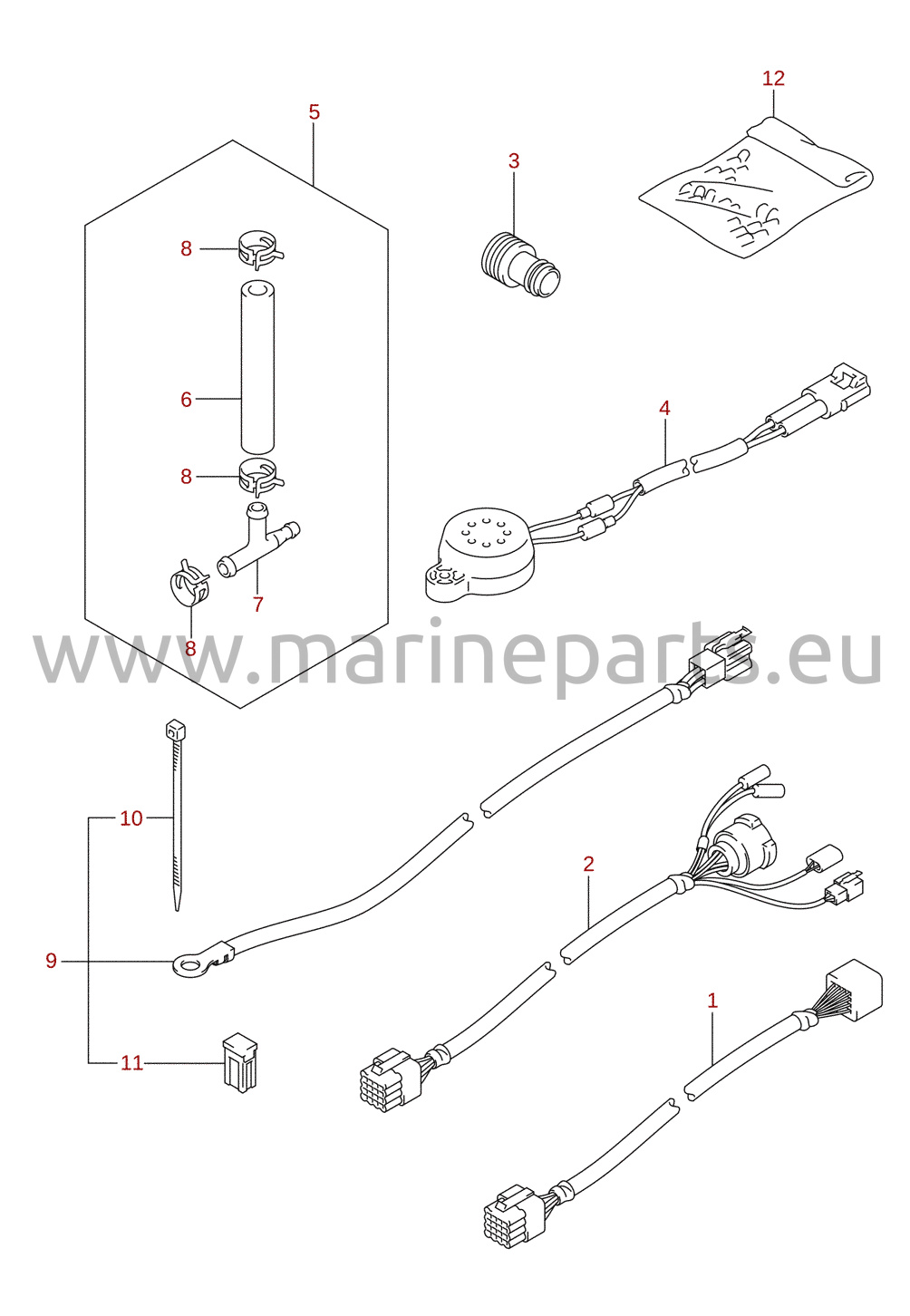

Ledningsnet (1) (DF150T, DF150Z, DF175T, DF175Z) (ekstraudstyr)
Referencenr. DF175_E01_014 82

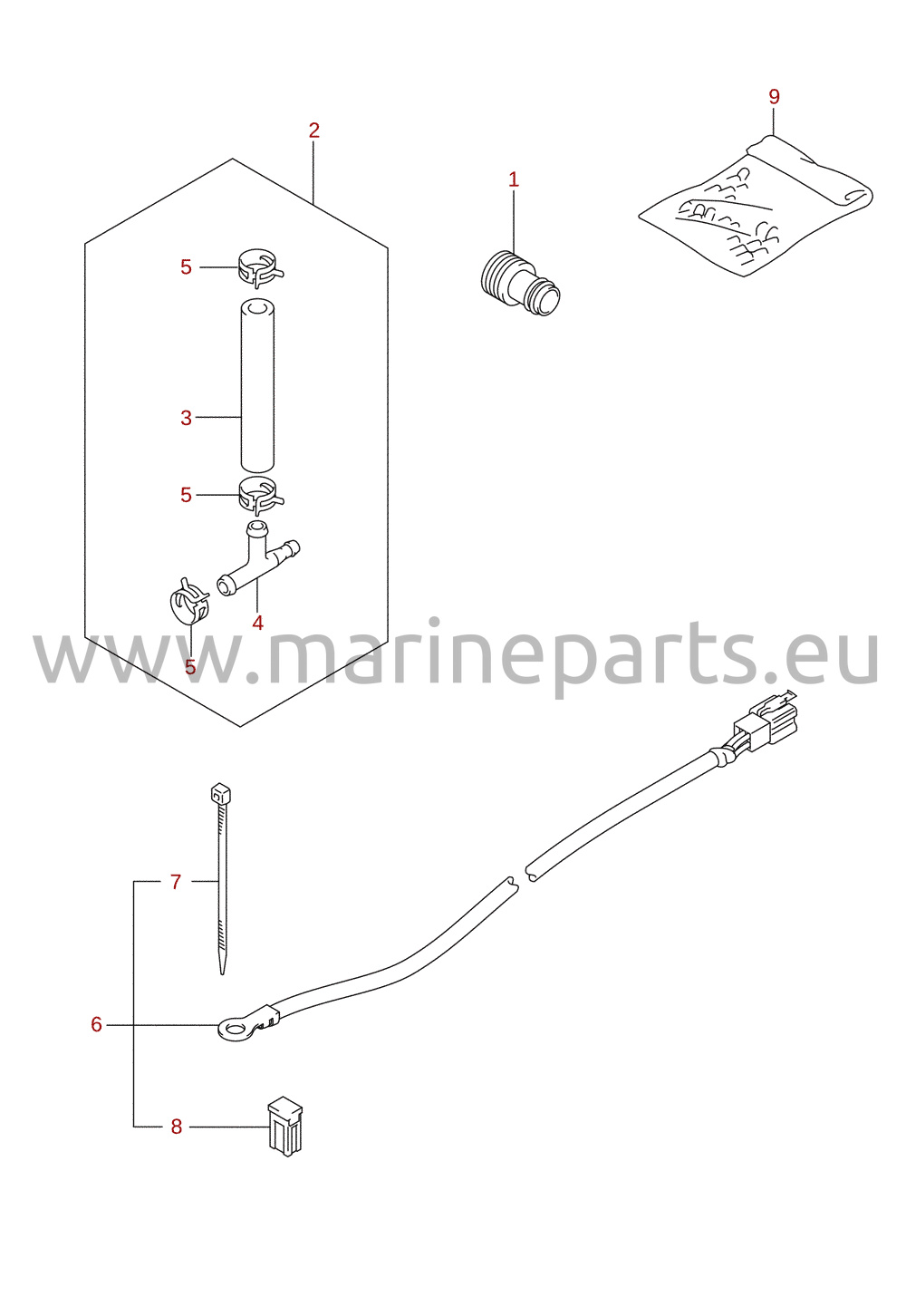

Ledningsnet (1) (DF150TG, DF150ZG, DF175TG, DF175ZG) (ekstraudstyr)
Referencenr. DF175_E01_014 83

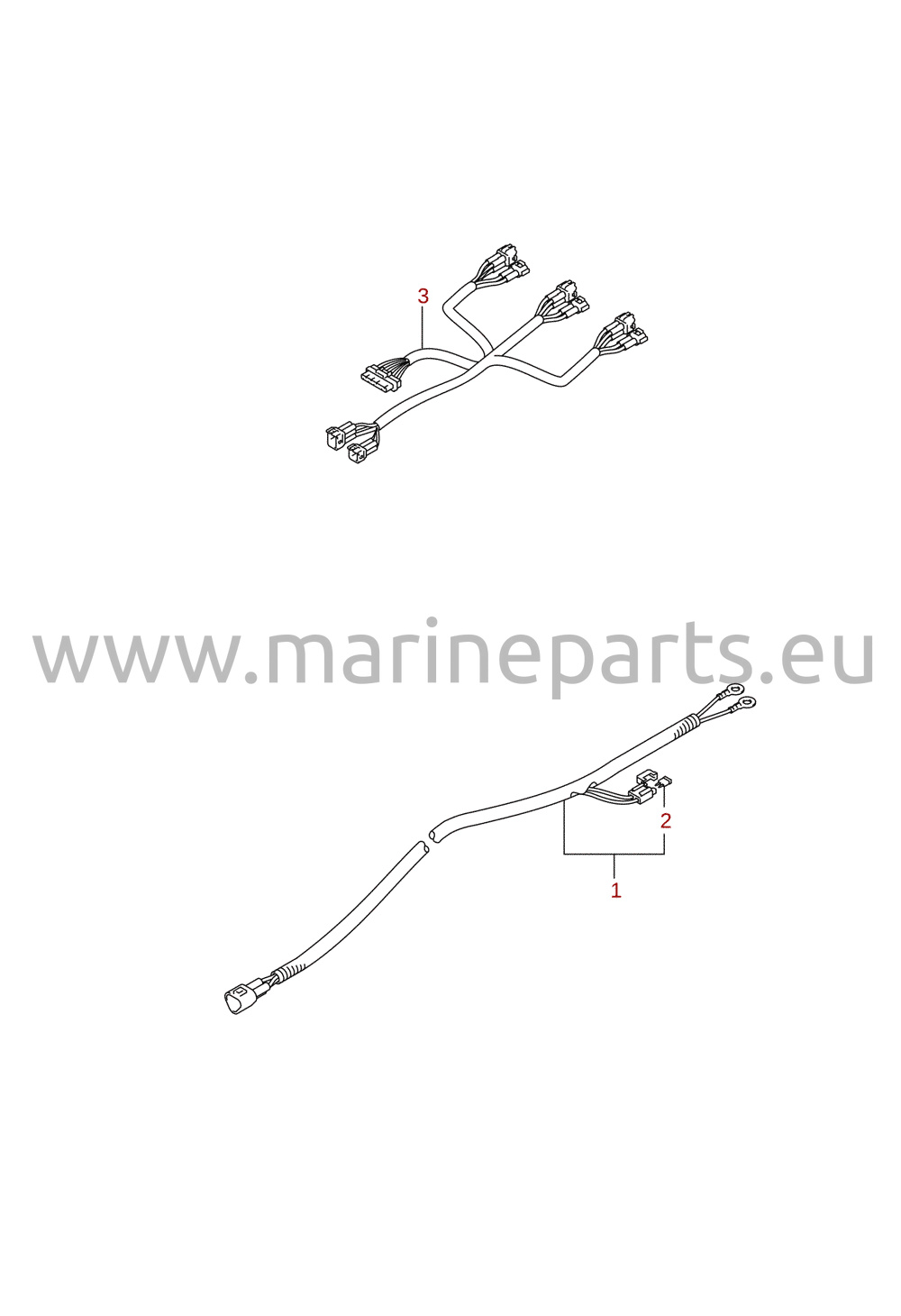

Ledningsnet (2) (DF150T, DF150Z, DF175T, DF175Z) (ekstraudstyr)
Referencenr. DF175_E01_014 84

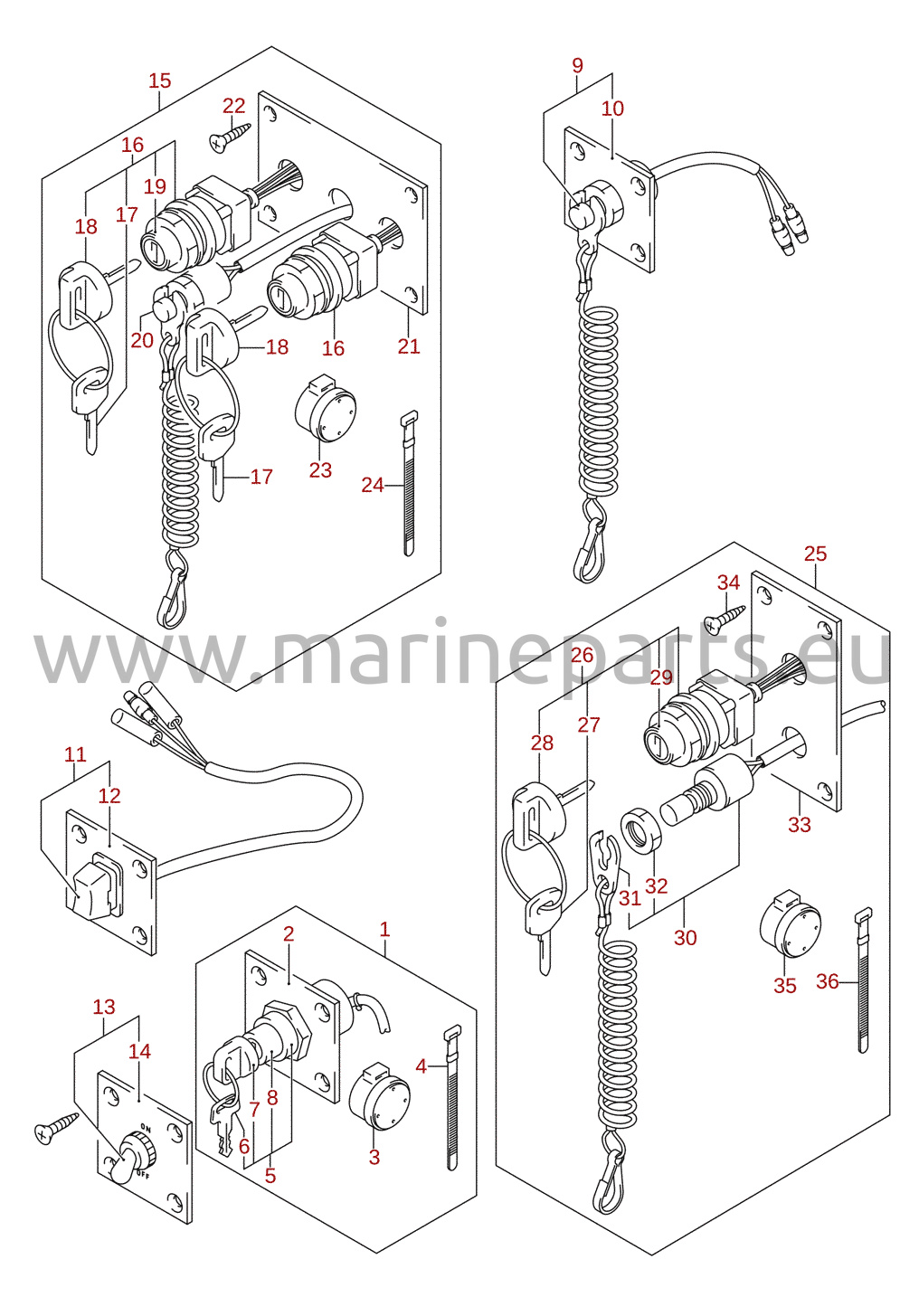

Kontakt (ekstraudstyr)
Referencenr. DF175_E01_014 86

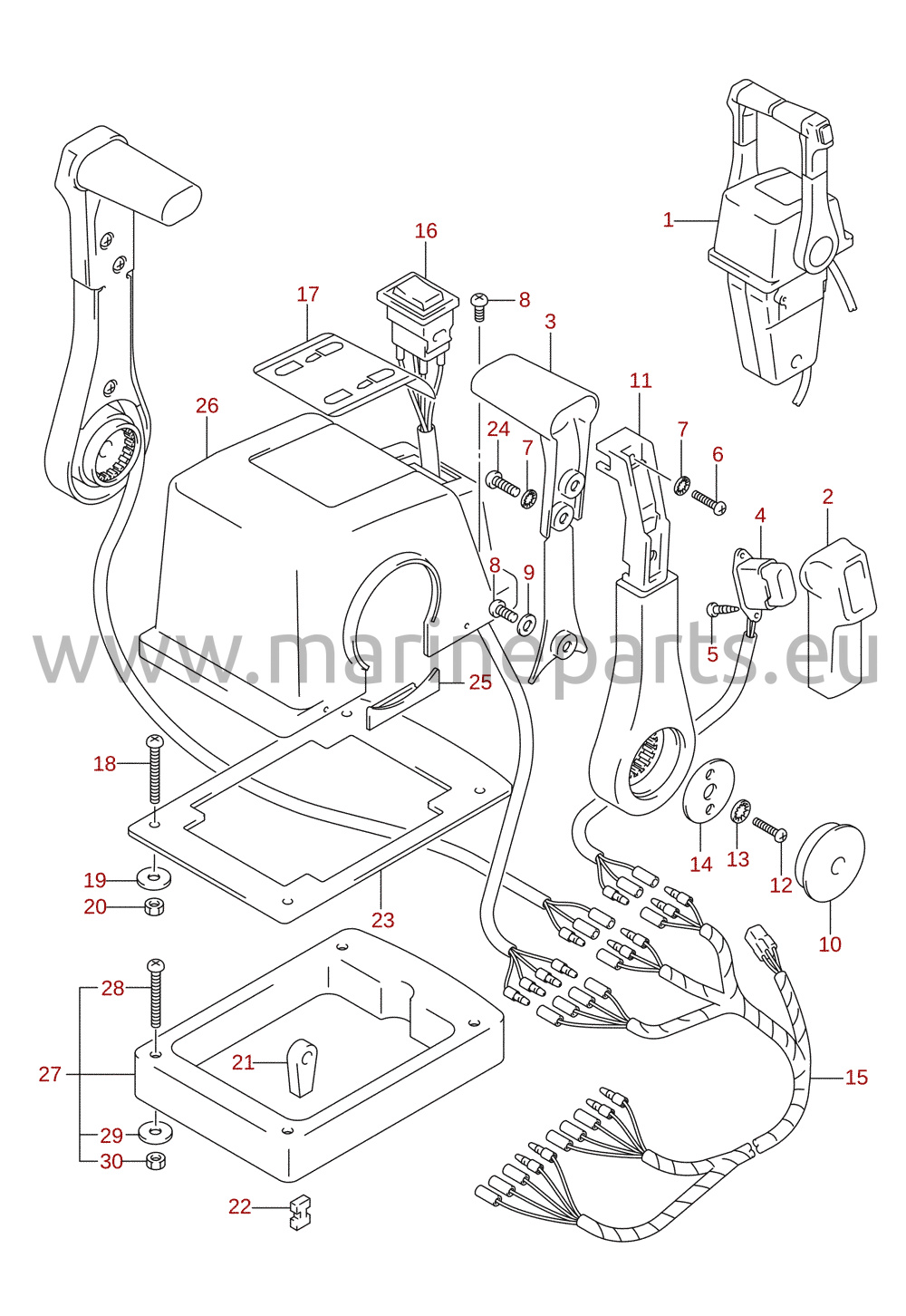

Fjernbetjening, dobbelt (1) (ekstraudstyr)
Referencenr. DF175_E01_014 87

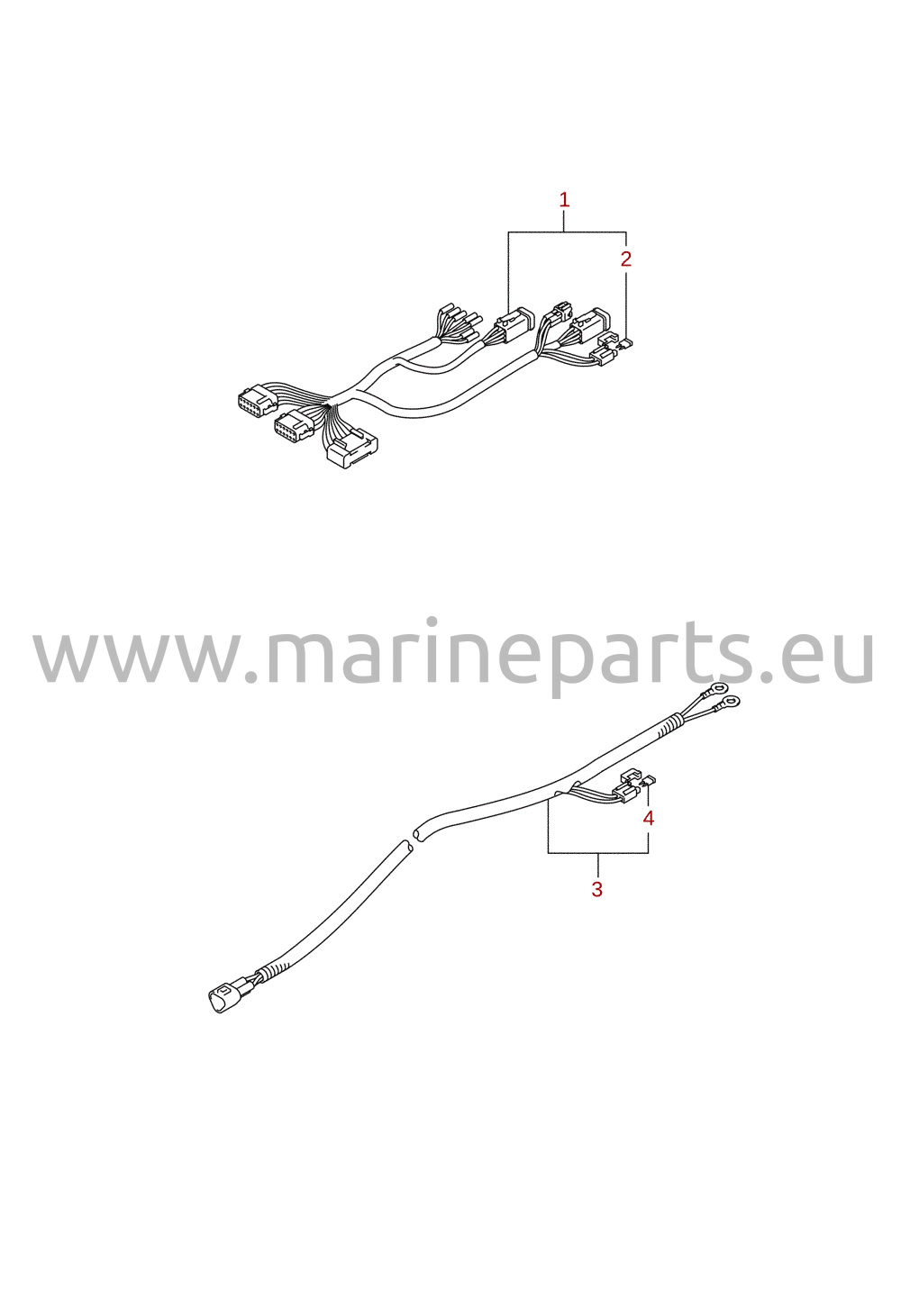

Ledningsnet (2) (DF150TG, DF150ZG, DF175TG, DF175ZG) (ekstraudstyr)
Referencenr. DF175_E01_014 85

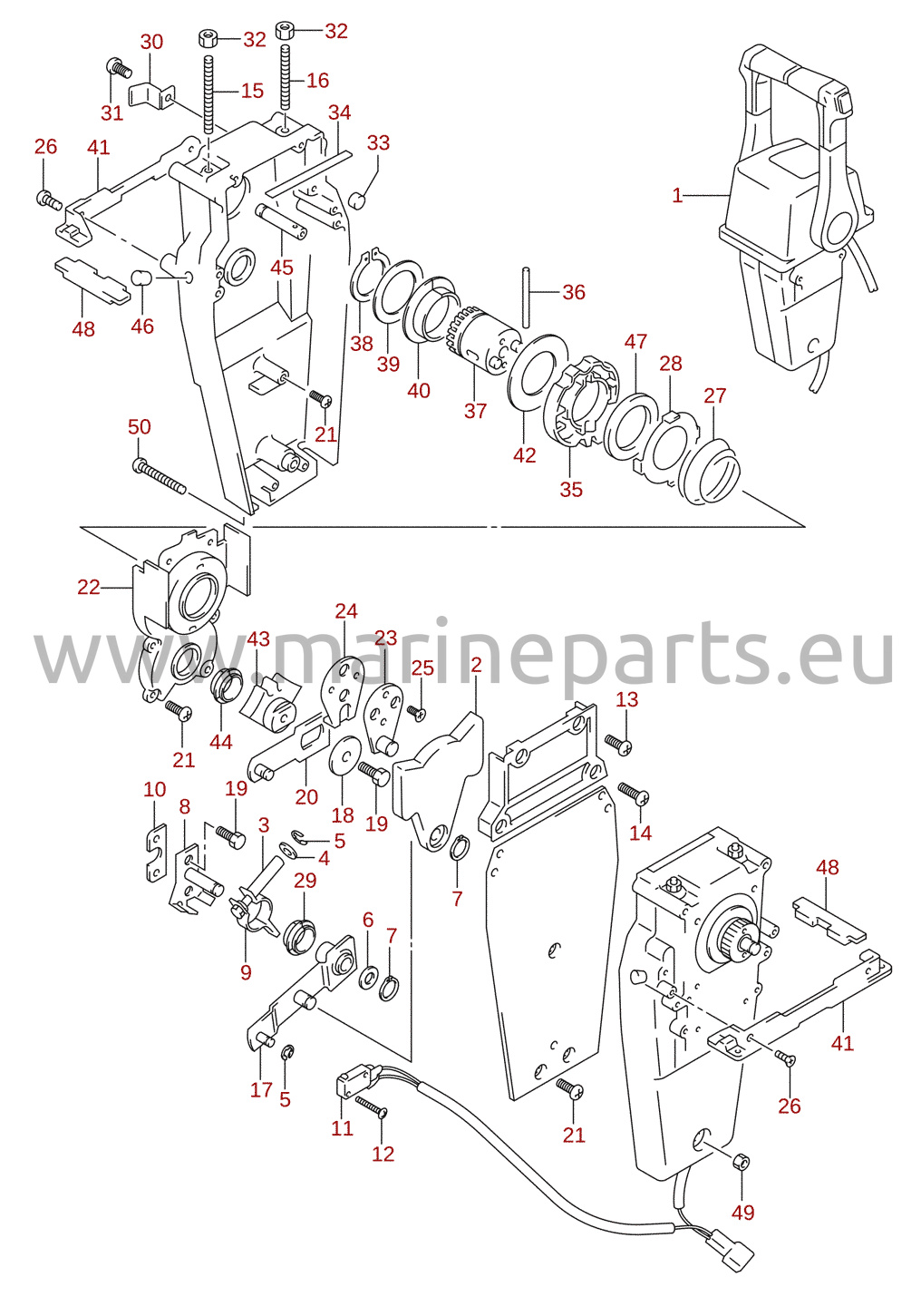

Fjernbetjening, dobbelt (2) (ekstraudstyr)
Referencenr. DF175_E01_014 88

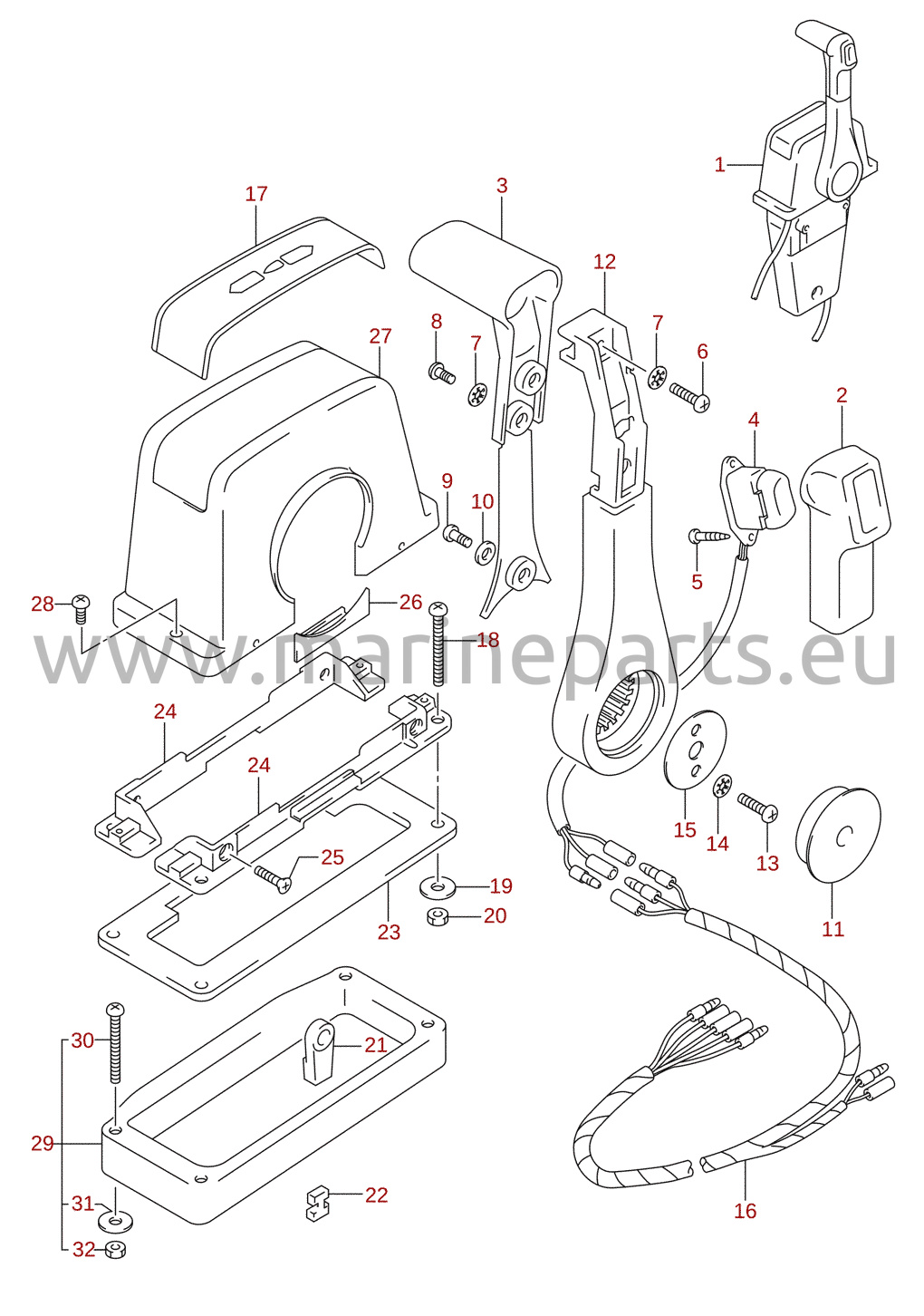

Fjernbetjening, enkelt (1) (ekstraudstyr)
Referencenr. DF175_E01_014 89

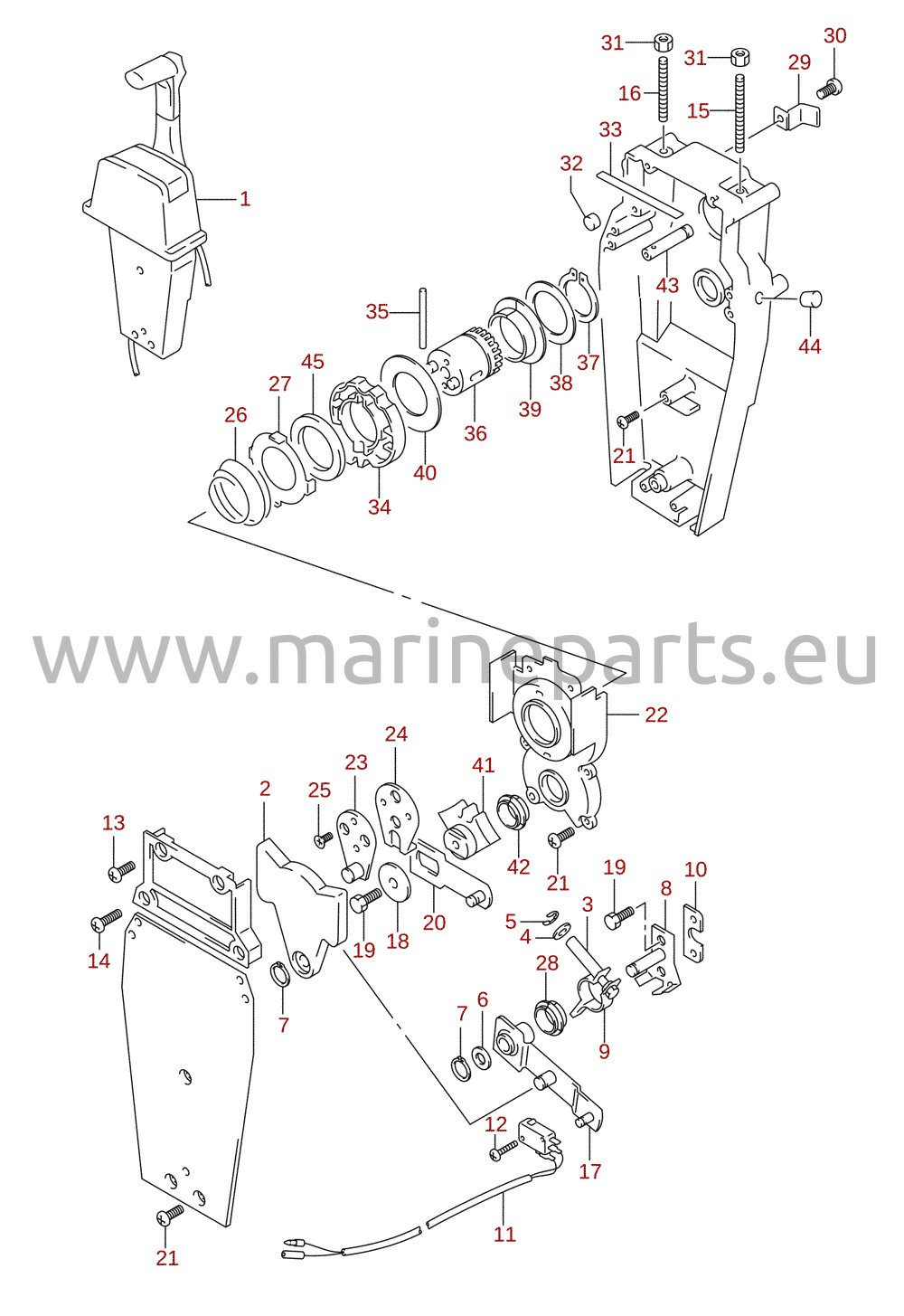

Fjernbetjening, enkelt (2) (ekstraudstyr)
Referencenr. DF175_E01_014 90

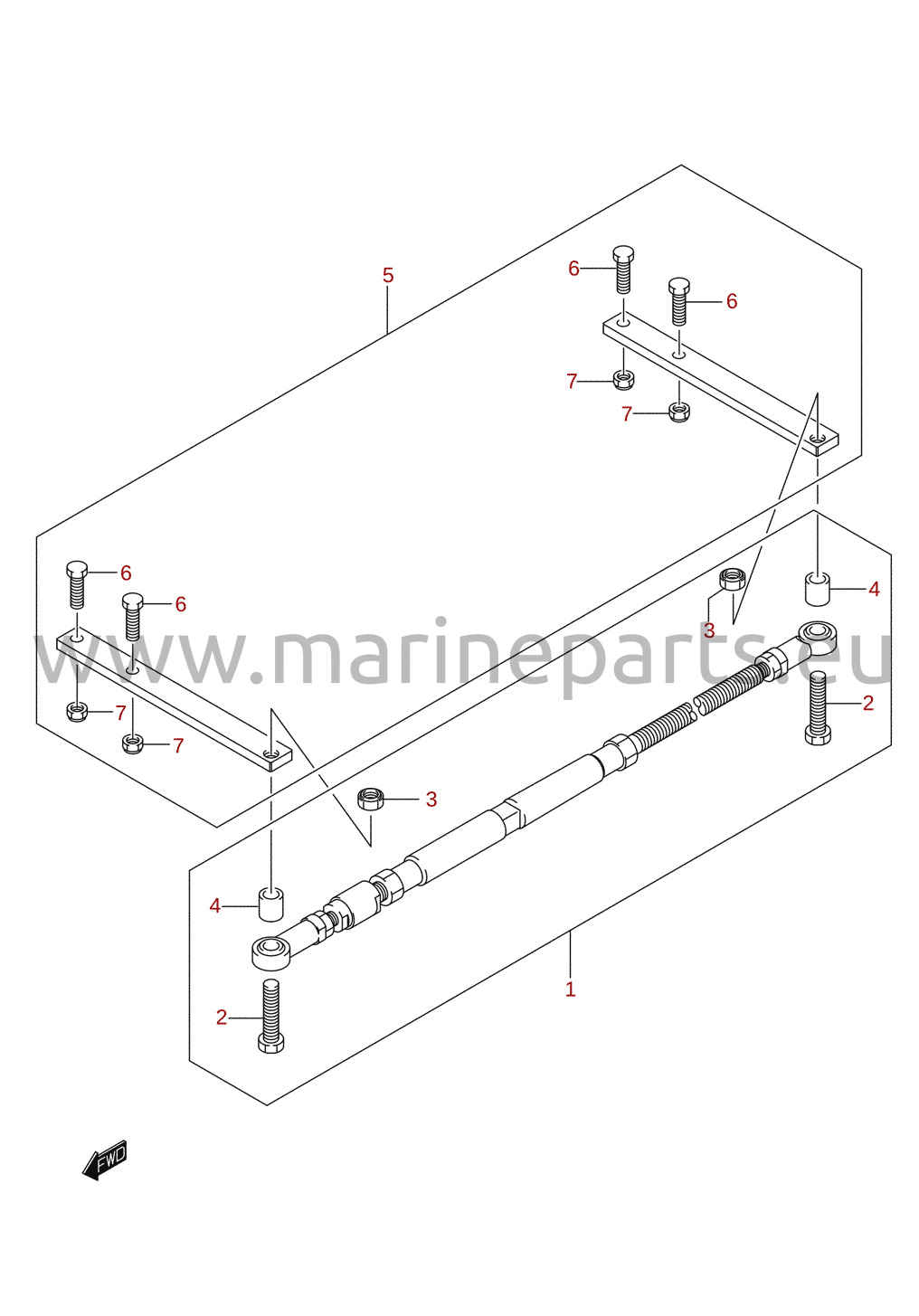

Forbindelsesstang (ekstraudstyr)
Referencenr. DF175_E01_014 91

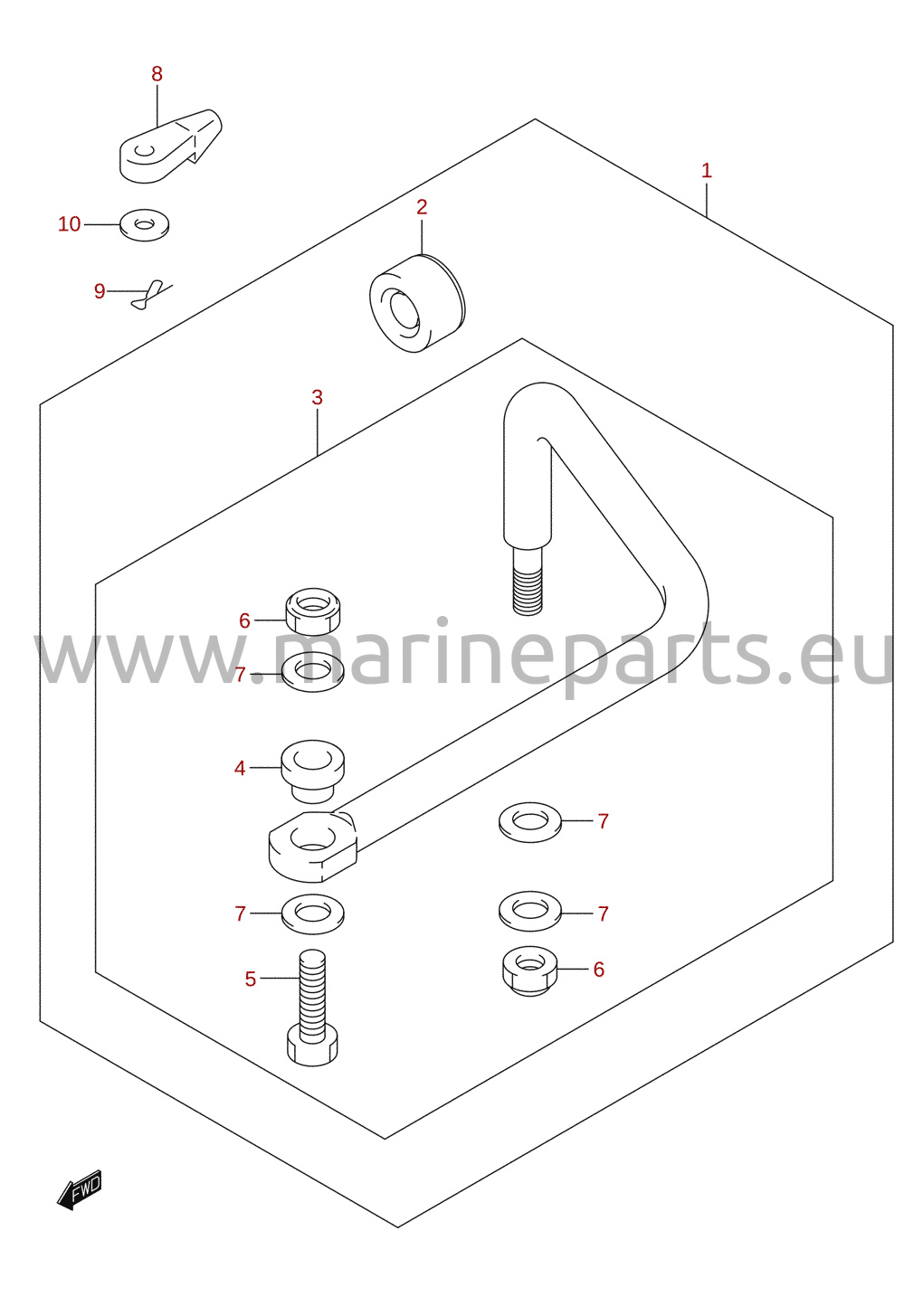

Styrestang (ekstraudstyr)
Referencenr. DF175_E01_014 92

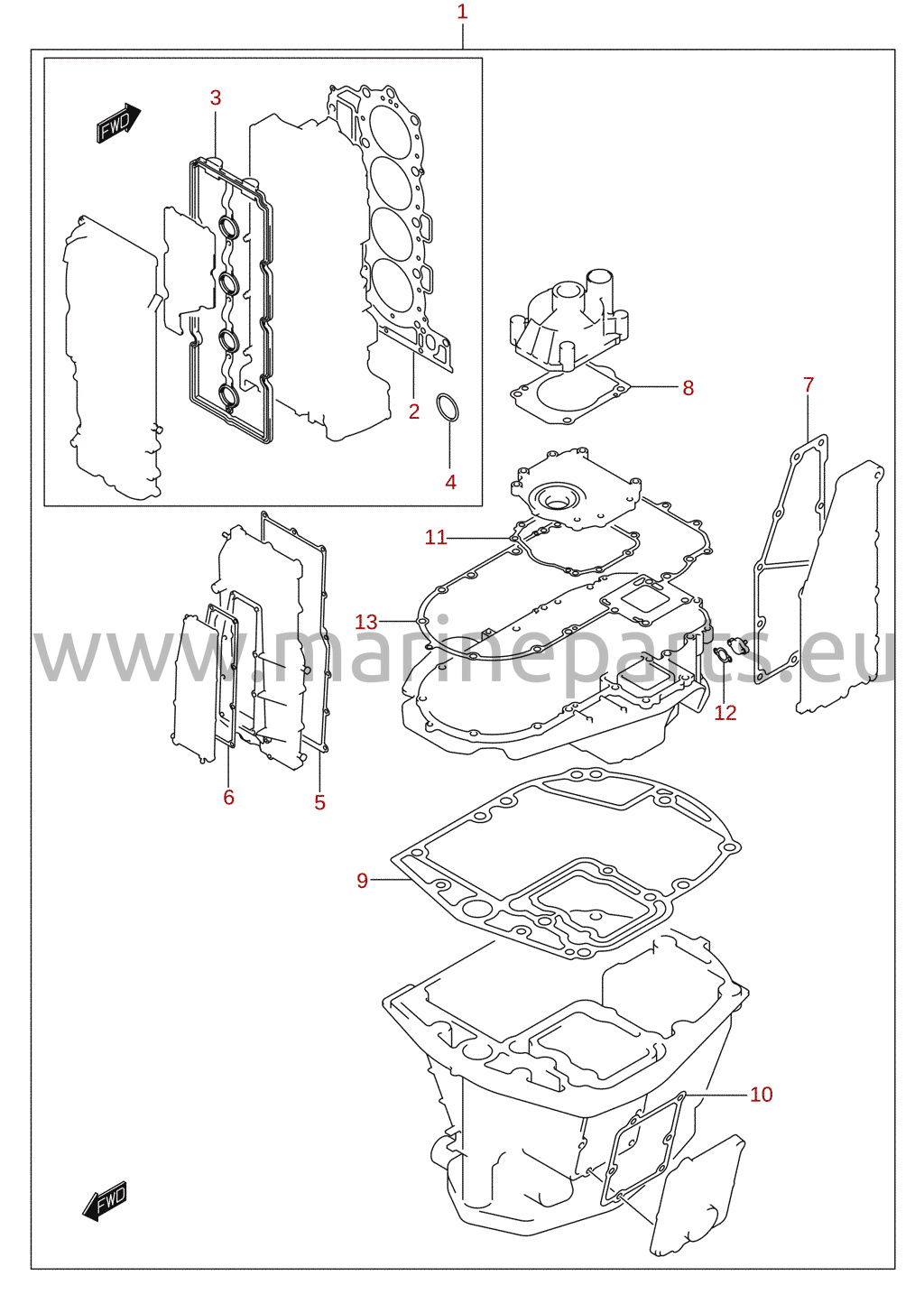

Pakningssæt (ekstraudstyr)
Referencenr. DF175_E01_014 93

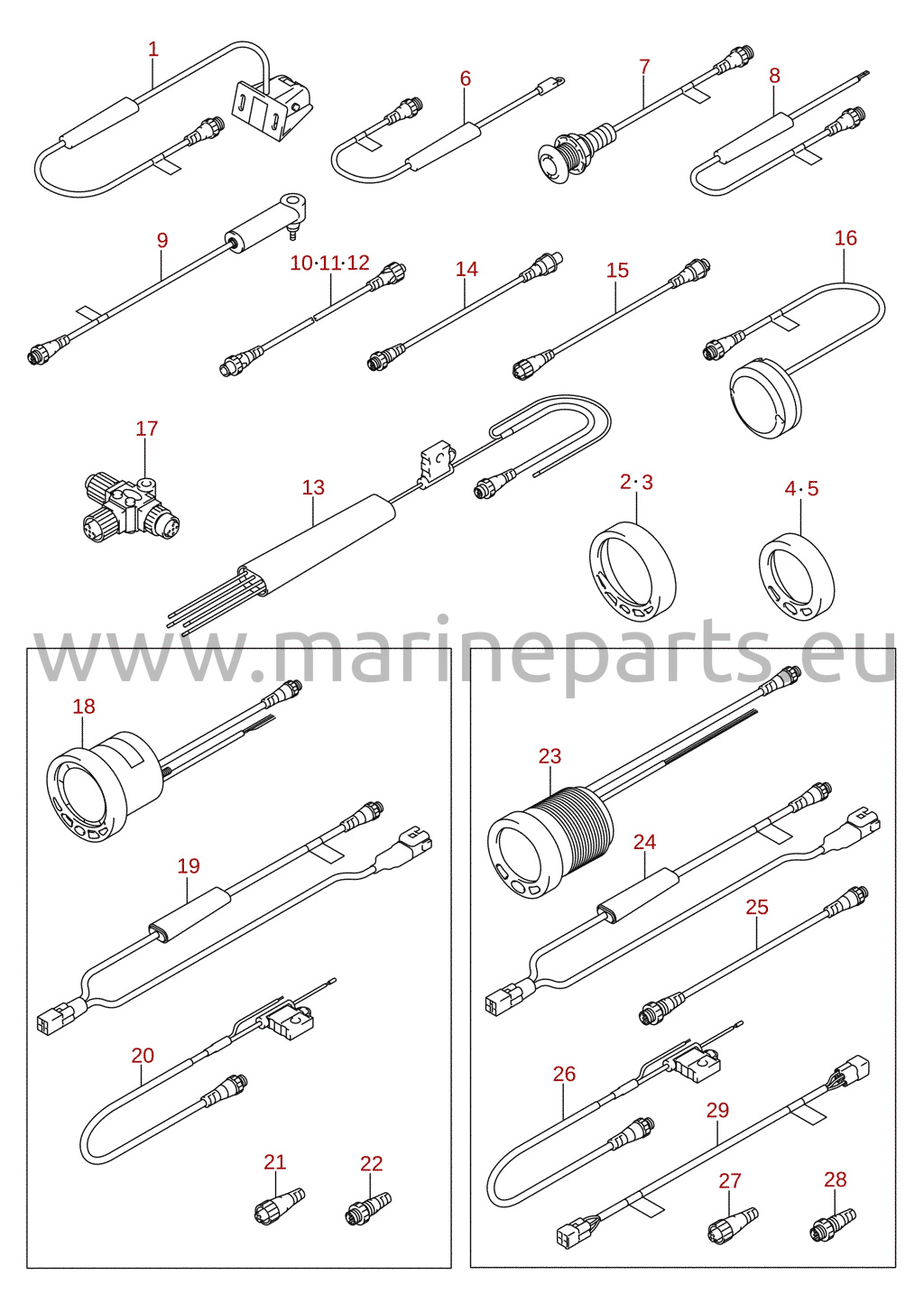

Lowrance-instrument (ekstraudstyr)
Referencenr. DF175_E01_014 94
